概述
FZW28-12系列户外分界真空负荷开关适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中,作为开、合负荷电流和关合短路电流之用。
适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。
分界负荷开关由FZW28-12真空负荷开关和控制器两大部分组成,通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间 断路电流,可适宜不同中性点接地方式的配电系统。

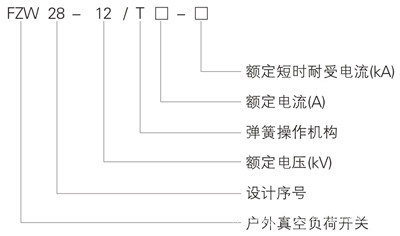

型号及其含义
![](../UploadFiles/562934623_1834932414.jpg)
主要技术参数
序号 |
项目 |
单位 |
数据值 |
1 |
额定电压 |
kV |
12 |
2 |
额定绝缘水平 |
1min工频耐压(极间对地/断口) |
kV |
干 |
42/48 |
雷电冲击耐压(极间对地/断口) |
湿 |
34 |
3 |
额定频率 |
Hz |
50 |
4 |
额定电流 |
A |
63 |
5 |
额定延时耐受电流及持续时间 |
kA/4s |
16 |
20 |
6 |
额定峰值耐受电流 |
kA |
40 |
50 |
7 |
额定短路关合电流 |
kA |
40 |
50 |
8 |
机械寿命 |
次 |
10000 |
9 |
净重 |
kg |
198 |

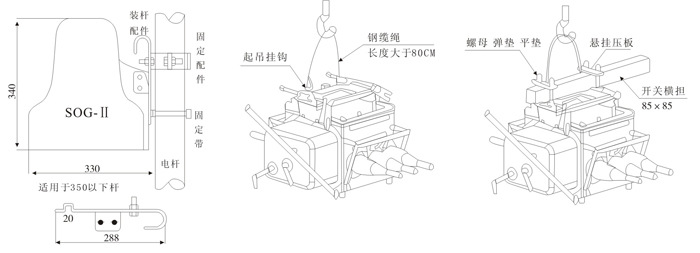

控制装置安装示意图
![](../UploadFiles/562941575_1834932414.jpg)

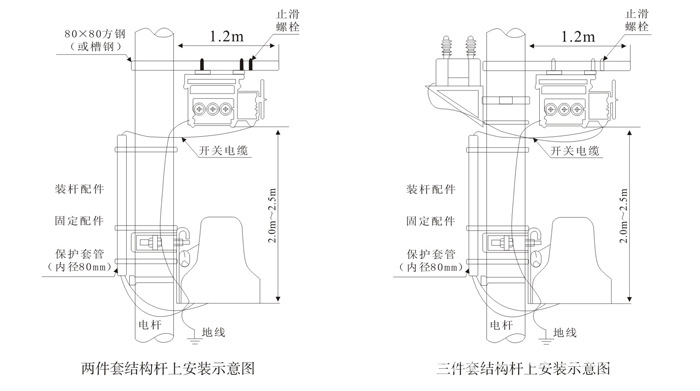

开关本体安装示意图
![](../UploadFiles/562941581_1834932414.jpg)
