FZN25-12系列真户内空负荷开关
所属分类:高压负荷开关![](../images/back_pro.png)
![](../images/back_pro.png)
![](../images/pro_arr_pdf.gif)
主要用途
FN25-12D真空负荷开关和FN25-12DR组合电器主要用于12KV三相交流50Hz环网或终端供电的市区配电站和工业用电设备中,做负荷控制和短路保护用,由于组合电器对变压器等电器设备的保护使用比断路器更可靠,特别适用于环亡,双辐射供电单元和箱式变电站。
主要用途
序号 | 项目 | 单位 | FN25-12D/T630-20 | FN25-12DR/T125-31.5 | |
1 | 额定电压 | KV | 12 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | A | 630 | 100 | |
4 | 额定绝缘水平 | 1min工频耐受电压 | kv | 灭弧室断口30对地及相间42 隔离断口48 | |
雷电冲击耐受电压 | 对地及相间75 隔离断口85 | ||||
5 | 4S热稳定电流 | KA | 20 | ||
6 | 额定动稳定电流(峰值) | 50 | |||
7 | 额定闭环开断电流 | A | 630 | ||
8 | 额定有功负载开断电流 | 630 | |||
9 | 额定电缆充电开断电流 | 10 | |||
10 | 额定转移电流 | 2000 | |||
11 | 开断空载变压器容量 | kva | 1250 | ||
12 | 额定短路开断电流 | KA | 31.5 | ||
13 | 额定短路关合电流(峰值) | 50 | 80(预期值) | ||
14 | 接地开关额定热稳定电流(2S) | 20 | |||
15 | 接地开关额定动稳定电流(峰值) | 50 | |||
16 | 分合闸操作电源额定电压 | v | DC220,110 AC220,110 | ||
17 | 机械寿命(负荷开关/接地开关) | 次 | 10000/200 |

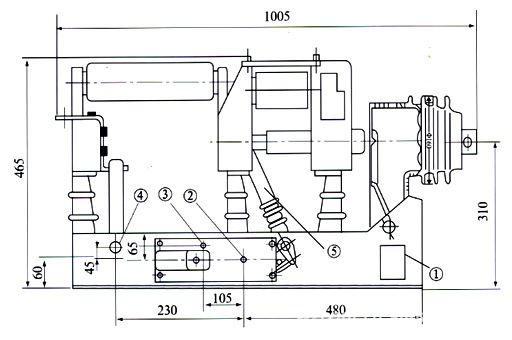

外形图
![](../UploadFiles/561939269_1834932414.jpg)
1.铭牌 2.储能轴 3.脱扣器 4.接地刀轴 5.操作杆
![](../UploadFiles/561939270_1834932414.jpg)
![](../UploadFiles/561939270_1834932414.jpg)
右操作(不带面板)
![](../UploadFiles/561939272_1834932414.jpg)
![](../UploadFiles/561939272_1834932414.jpg)

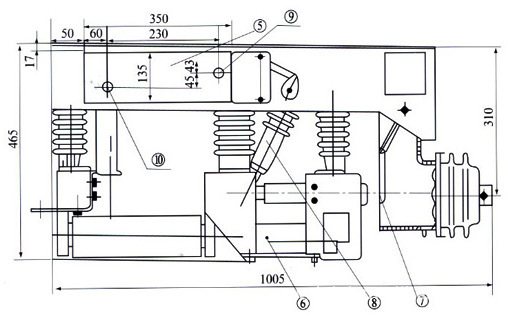

1.静触头2.绝缘罩3.导电筒4.熔断器5.面板
6.真空灭弧室7.活门8.操作杆9.右操作、左操作10.储能轴操作孔11.接地刀轴操作孔
L常规的为167、推荐选柜 柜深900
柜宽650、柜高2000
也可选L=192、207、217
用户还可根据需要另行选用
![](../UploadFiles/561939273_1834932414.jpg)

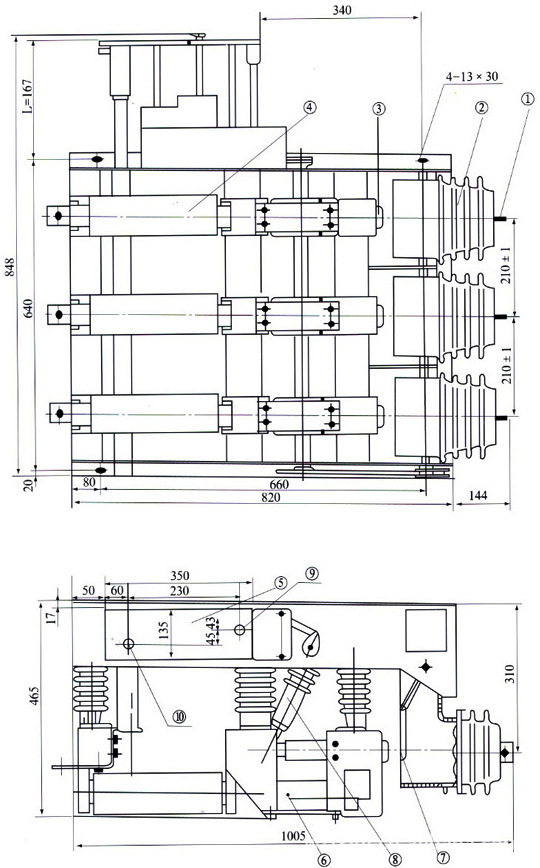

右操作(带面板)
![](../UploadFiles/561939274_1834932414.jpg)
6.真空灭弧室7.活门8.操作杆9.右操作、左操作10.储能轴操作孔11.接地刀轴操作孔
L常规的为167、推荐选柜 柜深900
柜宽650、柜高2000
也可选L=192、207、217
用户还可根据需要另行选用
![](../UploadFiles/561939273_1834932414.jpg)
右操作(带面板)
![](../UploadFiles/561939274_1834932414.jpg)

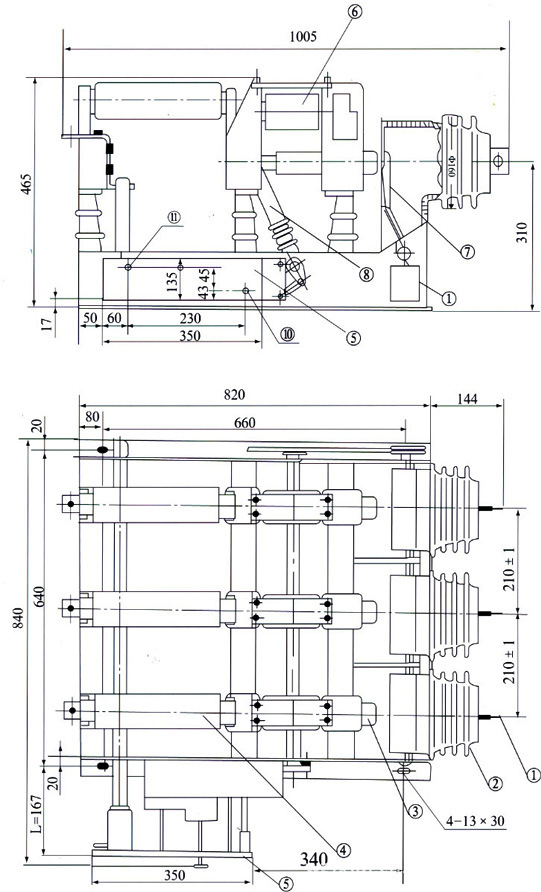

1.静触头
2.绝缘罩
3.导电筒
4.熔断器
5.面板
6.真空灭弧室
7.活门
8.操作杆
9.储能轴操作孔
10.接地刀轴操作孔
![](../UploadFiles/561939275_1834932414.jpg)
2.绝缘罩
3.导电筒
4.熔断器
5.面板
6.真空灭弧室
7.活门
8.操作杆
9.储能轴操作孔
10.接地刀轴操作孔
![](../UploadFiles/561939275_1834932414.jpg)
1.铭牌2.储能轴操作杆3.出能轴4.脱扣器5.接地刀轴6.刀轴操作杆
7.操作杆8.操作机构9.面板10.储能轴操作孔11.接地刀轴操作孔
L常规的为650、也可选L=792 推荐选柜
柜深700 柜宽900 柜高2000
推荐选柜
柜身850 柜宽900 柜高2000
![](../UploadFiles/561939276_1834932414.jpg)

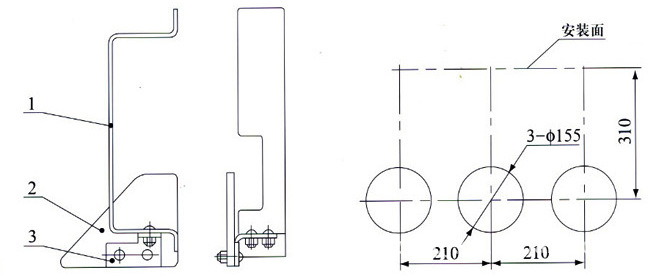

门联锁组装 1.弯板 2.斜板 3.联锁板 |
中隔板开孔尺寸 |
![](../UploadFiles/561939277_1834932414.jpg)
|
||
注:L1 、L2 尺寸由用户很局外形和安装尺寸自定 |
