概述
FZW32-12/630-20型户外高压隔离真空负荷开关(简称负荷开关),适用于额定电压12KV,额定电流为630A,额定频率50Hz的供电网络中,可开断负荷电流,亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能,适用于城网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大,安全可靠,电寿命长,可频繁操作;少维护等优点。

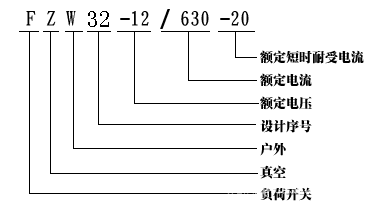

◆ 型号含义
![](../UploadFiles/562872907_1834932414.gif)
正常使用环境条件
周围空气温度:上限+40。C,下限-30。C;
海拔不超过2000m;
相对湿度,日平均值不大于95%,月平均值不大于90%;
风速不超过35m/s;
周围空气不应受腐蚀性气体或可燃性气体、水蒸汽等明显污染;
无经常性剧烈振动。
技术参数
负荷开关的主要技术参数 (见表1);
序号 |
名称 |
单位 |
参数 |
1 |
额定电压 |
kV |
12 |
2 |
额定频率 |
Hz |
50 |
3 |
额定电流 |
A |
630 |
4 |
额定有功负载开断电流 |
A |
630 |
5 |
额定闭环开断电流 |
A |
630 |
6 |
5%额定有功负载开断电流 |
A |
31.5 |
7 |
额定电缆充电开断电流 |
A |
10 |
8 |
1min工频耐受电压:真空断口,相间,相对地/隔离断口 |
kV |
干试42/48;湿试(淋雨状态)34 |
9 |
雷电冲击耐受电压,相间,相对地/隔离断口 |
kV |
75/85 |
10 |
额定短时耐受电流(热稳定) |
kA |
20 |
11 |
额定短路持续时间 |
s |
4 |
12 |
额定峰值耐受电流(动稳定) |
kA |
50 |
13 |
额定短路关合电流 |
kA |
50 |
14 |
机械寿命 |
|
10000 |
15 |
真空灭弧室触头允许磨损厚宽 |
mm |
0.5 |
16 |
手动操作力矩 |
Nm |
≤200 |
工作原理
负荷开关是由隔离刀和真空灭弧室这两大组件组成。隔离刀承担了快速合闸和隔离断口的作用。真空灭弧室承担分断时熄灭电弧的作用。
隔离刀是由弹簧过中机构进行合、分闸操作的,过中弹簧能量保证了隔离刀快速合闸,当隔离刀分闸过程时,由辅助延时杆保证电流继续存在,然后由快速机构将真空灭弧室快速分闸切断电弧,延时杆再断开。隔离刀的三相联动操作确保了灭弧室的分闸同期性。
