概述
FN21-12D/T630-20、FN21-12DR/T125-31.5型高压真空负荷开关及组合电器用于三相交流12KV、50Hz的配电系统中,有结构紧凑,体积小,重量轻,寿命长,具有关合开断能力强,安全可靠等优点,与熔断器配合使用(简称组合电器)可代替造价较高的断路器,且操作和维护简单方便。
使用环境条件
1.海拔不超过1000m;
2.周围环境空气:-25oC-+40oC
3.相对湿度:日平均值不大于95%,
4.无导电性尘埃,副食性气体和水蒸气的场所;
5.无火灾和爆炸危险的场所
6.无剧烈震动,倾斜度小于3o的场所
技术参数
序号 |
项目 |
单位 |
数值 |
1 |
额定电压 |
KV |
12 |
2 |
额定电流 |
负荷开关 |
A |
630 |
组合开关 |
125 |
3 |
额定短路关合电流 |
KA |
50 |
4 |
额定短路开断电流 |
KA |
31.5 |
5 |
额定有功负载开断电流 |
A |
630 |
6 |
4S热稳定电流 |
KA |
20 |
7 |
动稳定电流 |
KA |
50 |
8 |
1min工频耐受电压 |
KA |
42(断口48) |
9 |
雷电冲击耐受电压 |
KA |
75(断口85) |
10 |
机械寿命 |
次 |
3150 |
11 |
额定交接电流(组合电器) |
A |
10000 |
12 |
电动机操作电源电压 |
V |
交直流110、220、 |

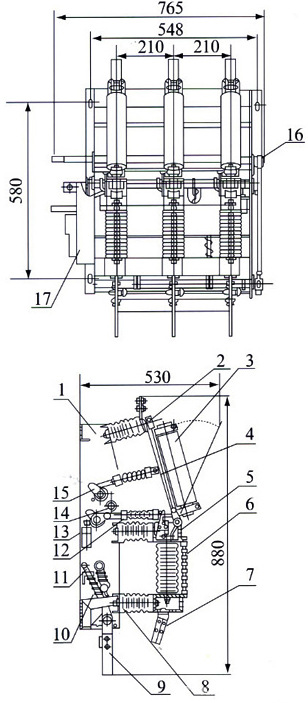

结构特点、性能(及外形安装尺寸,见图)
ZFN21-12型负荷开关及组合电器主要由框架,隔离开关(或熔断器充当隔离开关)、真空开关管、接地开关、操作机构等组成。本产品结构紧凑,体积小,寿命长,关合开断能力强,操作维护简便。真空开关配有电操作结构和储能弹簧,可实现快速合分操作,隔离开关真空开关,接地开关之间互相联锁,以防止误操作。
![](../UploadFiles/561926948_1834932414.jpg)
1.框架 2.隔离刀 3.熔断器 5.上支架6.灭弧室7.接地刀静触头8.绝缘子9.接地刀10.接地弹簧
11.分闸弹簧12.绝缘拉杆13.主轴14.脱扣机构15.付轴16.联动拉杆17.操作机构
负荷开关无熔断器(项3)和脱扣机构(项4)
