此产品包含以下详细资料
概述
FZN16A-12D/630型户内交流高压真空负荷开关及FZN16A-12RD/200-31.5型负荷开关-熔断器组合电器性能达到GB3804-90《3～63kV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》(1990年版)国际标准及国家标准(报批稿)的要求。具有体积小、外形美观、安装灵活、操作力小、开断安全可靠、电寿命长、可频繁每操作、开断转移电流大、基本不需要维护，有明显的隔离断口且具有手、电动二用功能，可实现远距离控制等优点。负荷开关-熔断器组合电器还具有保护变压器过载，防止设备缺相运行的功能。
FZN16A-12D/630型负荷开关和FZN16A-12RD/200-31.5型组合电器适用于交流50Hz，额定电压6～10kV的网络中。FZN16A-12D/630可开断负荷电流，FZN16A-12RD/200-31.5可开断负荷电流、过载电流和短路电流，特别适用于无油化、不检修及频繁操作要求的场所。
本产品可配用CS6-1型操作机构，也可在开关上直接操作，不必另附操作机构。选用FZN16A-12-J型开关可同时实现电动和手动操作。
使用环境条件
主要技术参数
| 序号 | 项目 | 单位 | 数据 |
| 1 | 额定电压/工作电压 | kV | 12 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 额定电流 | A | 630 |
| 4 | 额定有功负载开断电流 | A | 630 |
| 5 | 额定闭环开断电流 | A | 630 |
| 6 | 5％额定有功负载开断电流 | A | 31.5 |
| 7 | 额定电缆充电开断电流 | A | 10 |
| 8 | 额定电容开断电流 | A | 400 |
| 9 | 额定空载变压器开断电流 | A | 1600kVA变压器的空载电流 |
| 10 | 1min工频耐受电压(有限值)对地、相同/隔离断口 | kV | 42/48 |
| 11 | 全波雷电冲击耐受(峰值)对地、相同/隔离断口 | kV | 75/85 |
| 12 | 额定短时耐受电流(热稳定) | kA/S | 20/3 |
| 13 | 额定峰值耐受电流(动稳定) | kA | 50 |
| 14 | 额定短路关合电流 | kA | 50 |
| 15 | 额定电流开断次数 | 次 | 10000 |
| 16 | 机械寿命 | 次 | 10000 |
| 17 | 触头允许磨损累计厚度 | mm | 3 |
| 18 | 分合闸操作力距 | N.m/(N) | 120(240) |
| 19 | 额定合闸操作电压/电流 | V/A | ～220/0.5 |
| 20 | 额定分闸操作电压/电流 | V/A | ～220/3 |

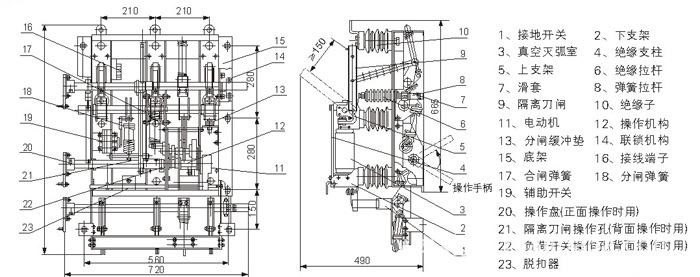

外形及安装尺寸
