概述
FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外技术,结合我国的供电要求,自行设计研制而成的。该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求,与国外同类产品比较,技术参数已达到同类产品水平,具有体积小、重量轻,可用于环网柜和箱式变电站,广泛应用于12KV线路的电能分配,并有效地避免了设备的缺相运行。
该产品的研制成功填补了国内空白,可实现开关、隔离和接地三工位。
用途
FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器亦称带脱装置负荷开关(以下简称开关),适用于50Hz,额定电压6-12KV的网络中,可开断负荷电流、过载电流及短路电流,本负荷开关配用CS6-Ⅰ型手动操作机构,本产品专用的CS□手动机构。

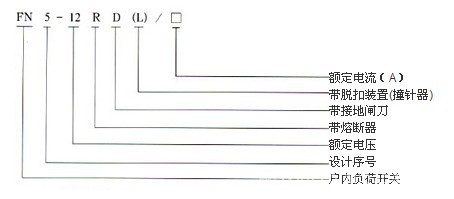

型号含义
使用环境
1、海拔不超过1000米;
2、周围空气温度 上限 +40oC 下限-25oC;
3、相对湿度,日平均值不大于95%,月平均值不大于90%(+25oC);
4、周围空气应不受腐蚀性、可燃性气体等明显污染;
5、无经常性的剧列运动;
技术参数
1、负荷开关-熔断组合电器的技术参数见下表:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
2、组合电器所配负荷开关的技术参数见下表。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
外形图

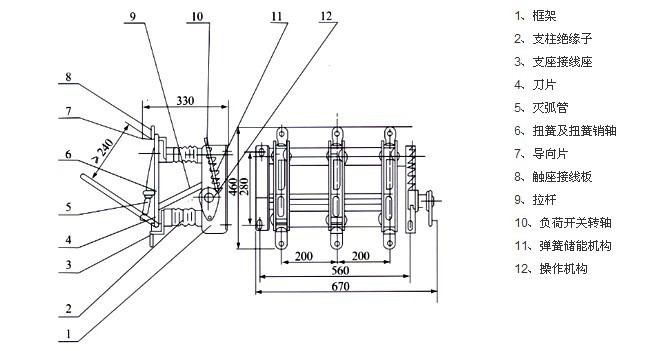

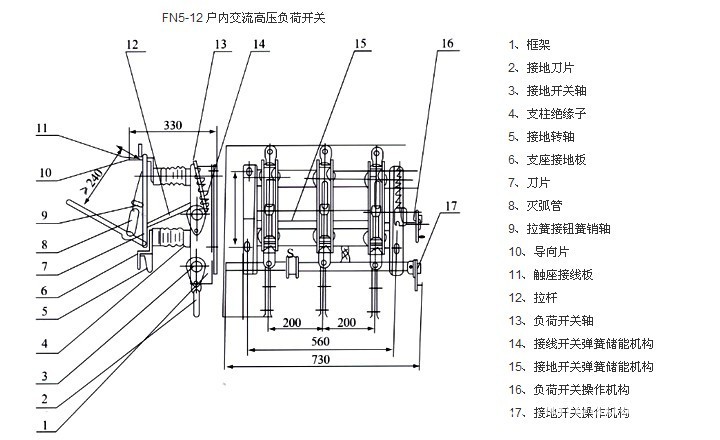

FN5-12D户内交流高压负荷开关

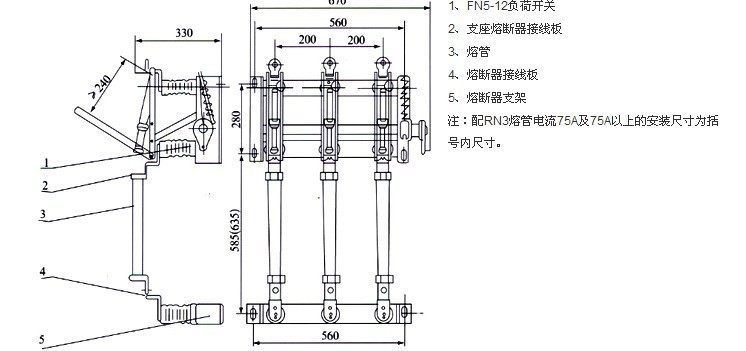

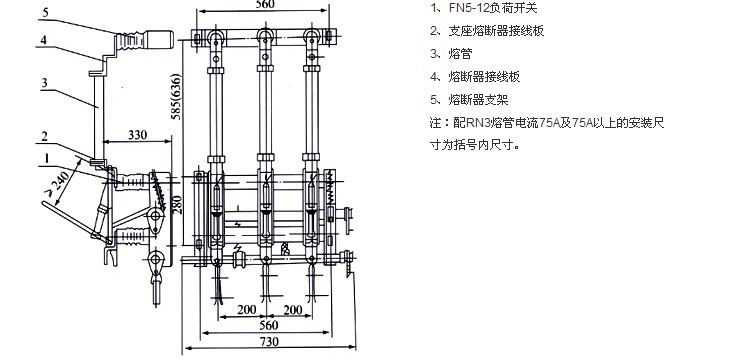

FN5-12R 户内交流高压负荷开关

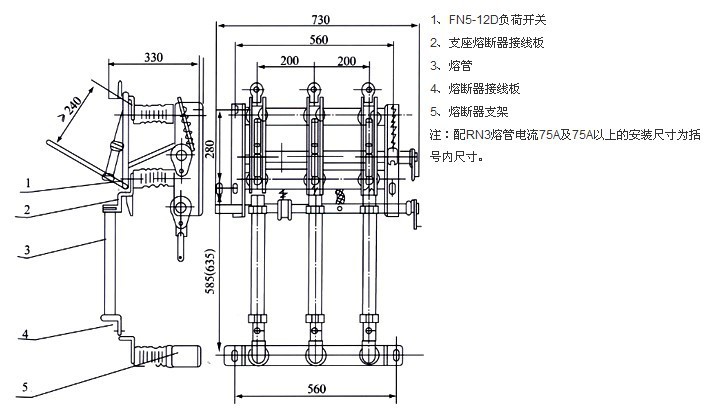

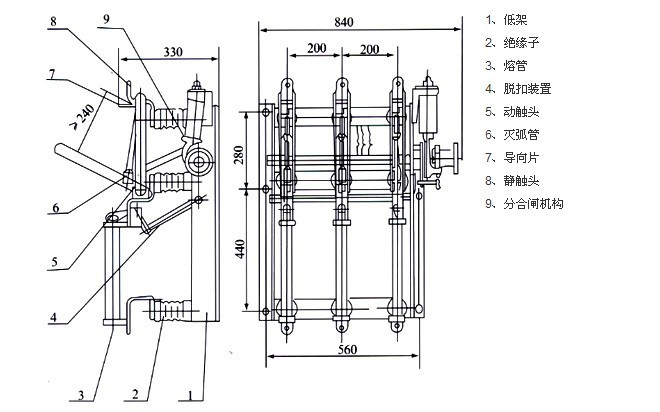

FN5-12DR户内交流高压负荷开关
FN5-12R/S 户内交流高压负荷开关

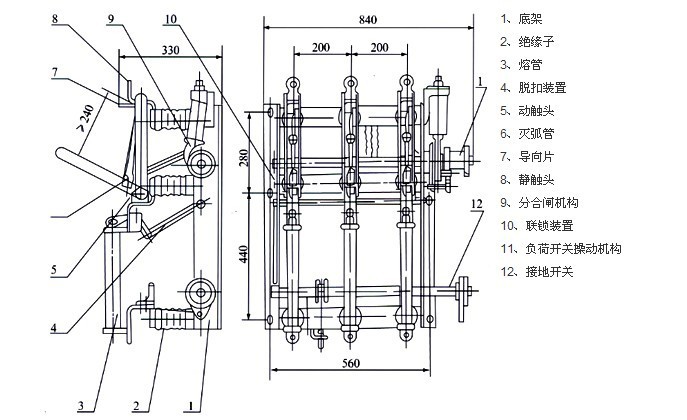

FN5-12R(L)户内交流高压负荷开关
FN5-12RD(L)户内交流高压负荷开关

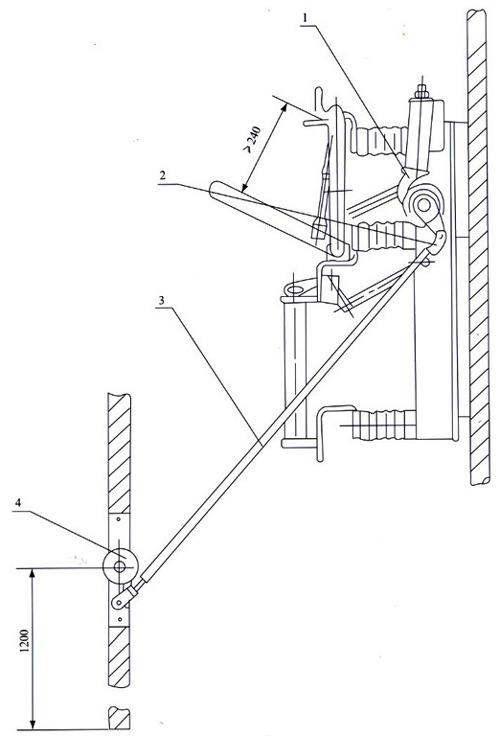

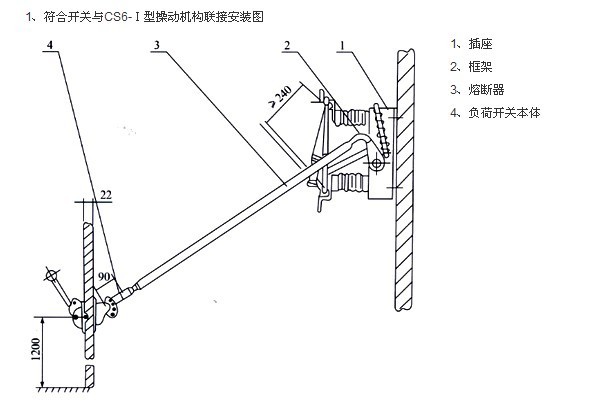

1、符合开关与CS□操动机构联接安装图
1、符合开关与CS□操动机构联接安装图
1、负荷开关 2、弯连接 3、3/4"焊接钢管(用户自备)4、操动机构

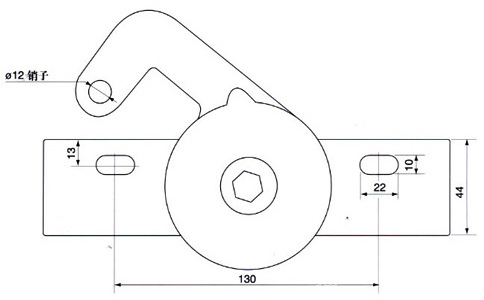

Cs6操动机构开孔尺寸图 CS□操动机构开孔尺寸图(侧面)

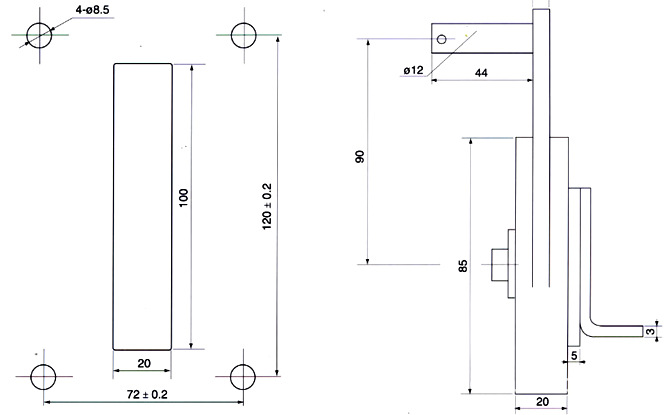

CS□操动机构开孔尺寸图(正面)
