概述
1、FN3-12、FN3-12R、FN3-12R/S负荷开关系户内装置的高压电器。适用于交流50Hz、6KV或12KV的网络中,作为开断和闭合负荷及过荷电流之用,亦可用作开断和闭合空载长线。空载变压器及电容之开关。带有RN3型熔断型的负荷开关(FN3-12、FN3-12R/S)可切断路器,作保护开关之用。
2、本负荷开关可配用CS3型及CS2型手动操作机构进行操作。
工作条件
1、海拔不超过1000米;
2、周围空气温度不高于+40oC及不低于-10oC;
3、空气相对湿度不大于90%的户内场(当温度为+25);
4、无导电性尘埃的环境中;
5、无破坏金属和绝缘的腐蚀性气体的物体;
6、无剧烈震动和冲击的地方;
7、无燃烧与爆炸危险的环境中。
技术参数
1、负荷开关的基本技术数据应符合下表的规定:
型号
|
额定电压(KV)
|
工作电压(KV)
|
额定电流(A)
|
动稳定电流(KA)
|
热稳定电流(kA/s)
|
FN3-12 |
12 |
12 |
400 |
25 |
10/2 |
2、负荷开关所配带的熔断器的型号及数据应符合下表的规定:
型号
|
额定电压(KV)
|
额定电流(A)
|
大开断电流
(有效值)(KA)
|
大断流电容量
|
当切断极限短路时
电流之大峰值(KA/s)
|
FN3-3 |
3 |
10~50 |
40 |
200 |
24.5 |
75~100 |
24.5 |
200 |
35 |
FN3-6 |
6 |
10~50 |
20 |
200 |
14 |
75 |
14 |
100 |
19 |
200 |
25 |
FN3-10 |
12 |
|
12 |
200 |
|
10~50 |
8.6 |
75 |
8.6 |
100~50 |
15.5 |
外形图
![](../UploadFiles/562304823_1834932414.jpg)

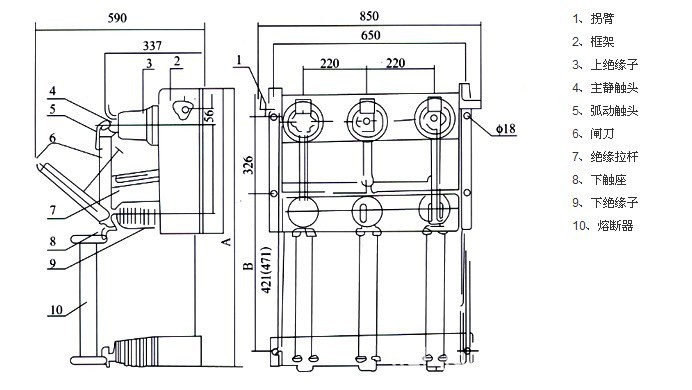

FN3-12、FN3-12R 型负荷开关
![](../UploadFiles/562313455_1834932414.jpg)

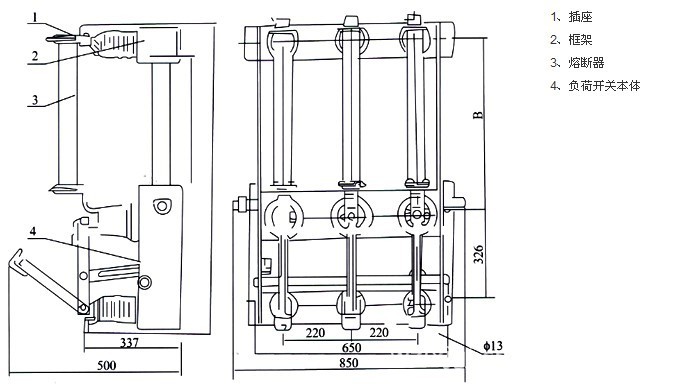

FN3-12R/S 型负荷开关

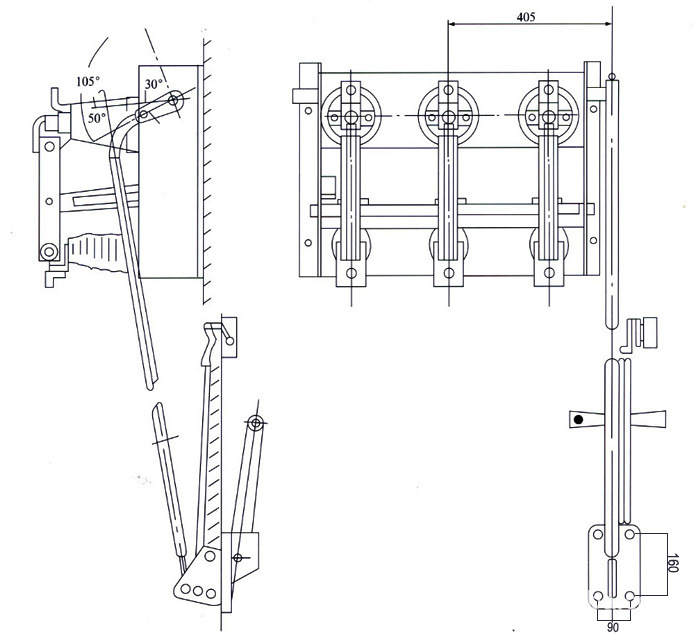

1、FN3-12负荷开关与CS3操动机构传动装置连接安装图(机构安装在开关之后)
![](../UploadFiles/562318025_1834932414.jpg)

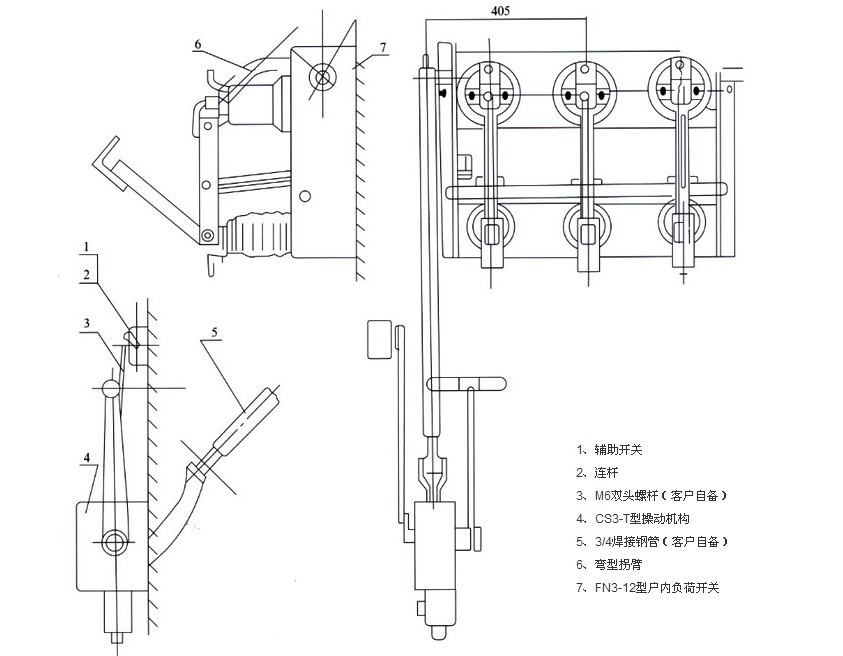

1、FN3-12负荷开关与CS3-Ⅰ操动机构传动装置连接安装图(机构安装在开关之前)
![](../UploadFiles/562319034_1834932414.jpg)
