概述
FN7-12DR 型交流高压负荷开关(以下简称负荷开关)是一种新型产气式户内高压负荷开关,适用于交流50HZ,额定电压12KV的三相交流电力系统中,作为开断负荷电流及关合短路电流之用。
FN7(C)-12型系列高压负荷及熔断器组合电器是在FN7-12系列高压负荷开关的基础上,增加侧面操作机构、使得安装更加简捷方便,能够满足广大用户的不同要求。
型号含义
正常工作环境
1、周围空气温度 不高于 +40oC 不低于-25oC;
2、海拔不超过1000米;
3、相对湿度,日平均值不大于95%,月平均值不大于90%;
4、周围空气应不受腐蚀性、可燃性气体及水蒸汽体等明显污染;
5、无经常性的剧烈运动;
概述
类别
|
全型号
|
DS 接地开关在线端
|
DK 接地开关在线端
|
L 联锁装置
|
R 熔断器
|
RA 撞击式熔断器
|
F 电动分闸装置
|
无脱扣器
|
FN7-12 | — | — | — | — | — | — |
FN7-12DSL | △ | — | △ | — | — | — | |
FN7-12DXL | — | △ | △ | — | — | — | |
FN7-12R | — | — | — | △ | — | — | |
FN7-12DSLR | △ | — | △ | △ | — | — | |
FN7-12DXLR | — | △ | △ | △ | — | — | |
带撞击脱扣器
|
FN7-12RAF | — | — | — | — | △ | △ |
FN7-12DSLRAF | △ | — | △ | — | △ | △ | |
FN7-12DXLRAF | — | △ | △ | — | △ |
额定参数
定电压(KV)
|
电压(KV)
|
额定电流(A)
|
1min 工频耐压(KV)
|
4S热稳定电流(有效值)(KA)
|
动稳定电流(峰值)(KA)
|
短路关合电流(KA)
|
额定开断电流(A)
|
额定转移电流(A)
|
12 | 12 | 400 | 42/48 | 12.5 | 31.5 | 31.5 | 400 | 1000 |
630 | 42/48 | 20 | 50 | 50 | 630 | 1000 |
熔断器额定参数
型号 |
额定电压(KV)
|
额定电流(A)
|
熔体的额定电流(A)
|
SDLA*J | 12 | 40 | 6.3,10,16,20,25,31.5,40 |
SFLA*J | 12 | 100 | 50,63,71,80,100 |
SKLA*J | 12 | 125 | 125 |
外形及安装图

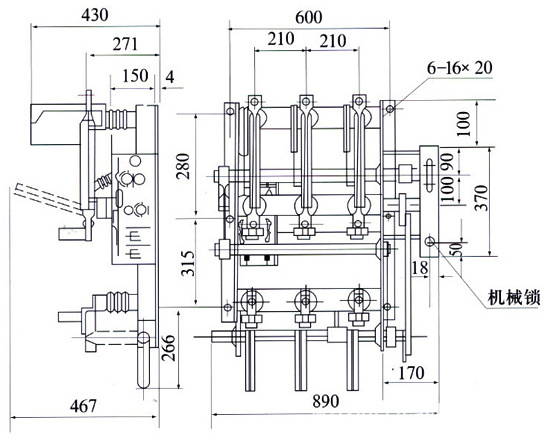

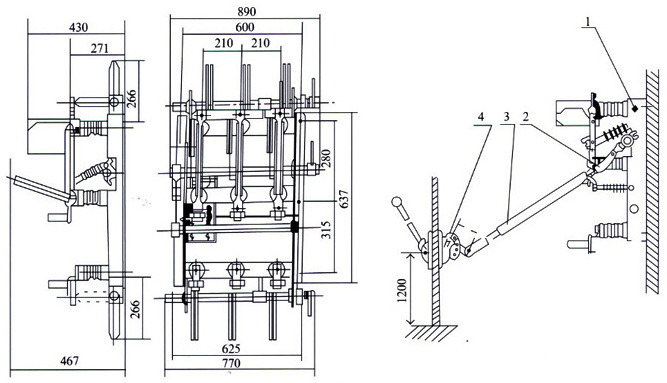

图1、无脱扣器 "线路" 负荷开关 图2、无脱扣器 "变压器保护" 负荷开关

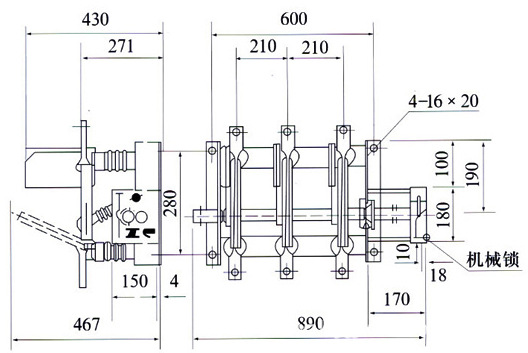

图3、脱扣器撞击负荷开关 图4、CS6操作机构安装示意图
FN7(C)-12高压负荷开关
FN7(C)-12高压负荷开关与熔断器组合电器
