高所电气有限公司生产销售FZSW型复合支柱绝缘子具备很高的抗弯强度、抗冲击、防震和防脆断性能, 同时又具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性、重量轻和安装方便的特点,使其在电站设施中大显身手。绝缘子顶部和底部安装尺寸与相应的瓷支柱尺寸对应,可以互换使用。芯棒采用ERC高温耐酸棒,芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次整体成型工艺,配合电脑监控的二段硫化工艺,延长了产品的使用寿命。高所电气的生产设备和制造工艺,齐全的检测设备及检测手段,保证了绝缘子产品的各项技术指标均达到相关的国际标准,为高电压输变电线路的新一代高性能绝缘子。
绝缘芯棒(全称环氧树脂玻璃纤维引拔棒),作为复合绝缘子的骨架,起着支撑伞套、内绝缘、联接两端金具、以及承受机械负荷等多重作用,具有很高的抗张强度,在介电性能和耐化学侵蚀性上发挥着良好的作用,还有良好的抗弯曲疲劳,抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒,遮挡雨雪,增大爬电距离和产品外绝缘的作用,是以高分子聚合物硅橡胶为基体,辅以阻燃剂,抗老化剂,偶联剂等填料经高温高压硫化而成,具有良好的憎水性和迁移性,以及良好的耐腐蚀、耐老化、电绝缘等优秀性能。并且具有很高的污闪电压和耐碎性能,电压分布均匀;与瓷绝缘子相比,在同等条件下闪络电压是瓷绝缘子的2倍以上。
FZSW型复合支柱绝缘子采用了特种钢材制造的金具,端头采用迷宫式设计原理,多层保护,密封性能好,解决了绝缘子关键的“界面电气击穿”问题。金具与芯棒的联接采用国际上好的的电脑控制同轴恒压压接工艺,并配有全自动声发射探伤检测系统,保证了金具与芯棒的联接的可靠性与稳定性。

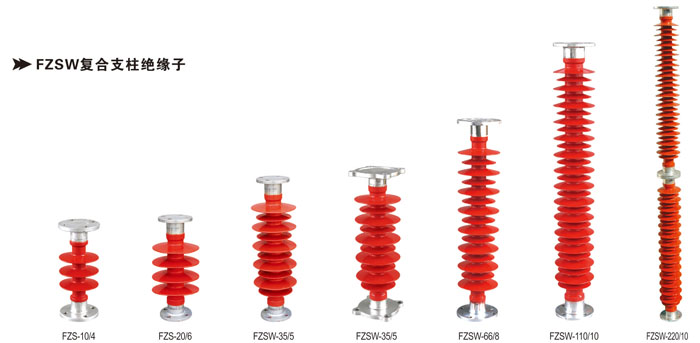

![FZSW复合支柱绝缘子型号参数选型 FZSW复合支柱绝缘子型号参数选型](../UploadFiles/20130929202812.jpg)
![](../UploadFiles/20130919151531.jpg)
![](../UploadFiles/20130928233108.jpg)
![](../UploadFiles/20130918210613.gif)
复合绝缘子型号 | 额定电压kv | 额定机械负荷kN | 结构高度mm | 绝缘距离mm | 小公称爬电距离mm | 伞径mm | 雷电冲击耐受电压(峰值)kv | 工频耐受电压(有效值)kv |
FZSW-10/4 | 10 | 4 | 215 | 125 | 290 | 100/90 | 75 | 42 |
FZSW-24/8 | 24 | 8 | 300 | 220 | 750 | 142 | 150 | 65 |
FZSW-35/6 | 35 | 6 | 450 | 360 | 946 | 148/118 | 185 | 95 |
FZSW-66/6 | 66 | 6 | 760 | 630 | 1886 | 160/130 | 410 | 185 |
FZSW-66/8 | 66 | 8 | 760 | 630 | 2010 | 220/190 | 410 | 185 |
FZSW-110/10 | 110 | 10 | 1220 | 1080 | 3530 | 220/190 | 500 | 230 |
FZSW-220/10 | 220 | 10 | 2440 | 2200 | 7060 | 220/190 | 1000 | 395 |
![](../UploadFiles/20130918210646.gif)

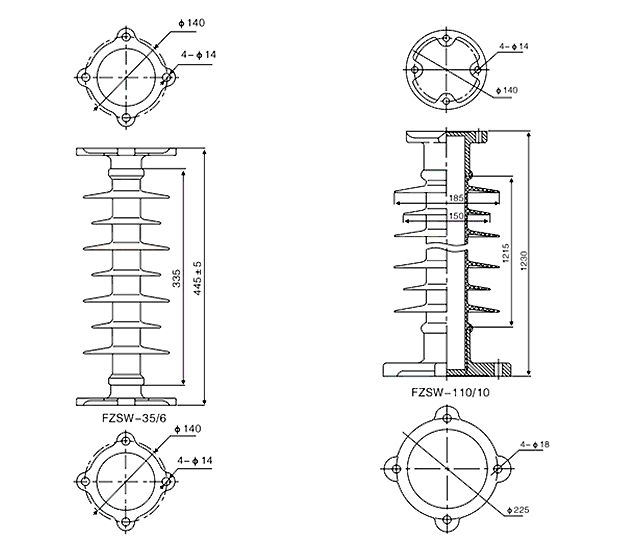

![复合绝缘子外观尺寸 复合绝缘子外观尺寸](../UploadFiles/20130929205757.gif)
![](../UploadFiles/20130929205759.jpg)
