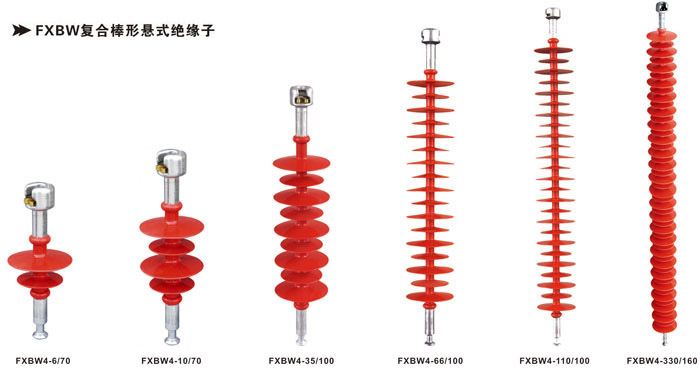

![FXBW4棒形悬式复合绝缘子型号参数选型 FXBW4棒形悬式复合绝缘子型号参数选型](../UploadFiles/20130928233444.jpg)
![](../UploadFiles/20130918210613.gif)
复合绝缘子型号 | 额定电压kV | 额定机械负荷kN | 结构高度mm | 绝缘距离mm | 小公称爬电距离mm | 雷电冲击耐受电压(峰值)kV | 1min工频耐受电压(有效值)kV |
FXBW4-10/70 | 10 | 70 | 380 | 200 | 480 | 95 | 45 |
FXBW4-10/100 | 10 | 100 | 420 | 200 | 480 | 95 | 45 |
FXBW4-20/70 | 20 | 70 | 460 | 280 | 744 | 125 | 65 |
FXBW4-20/100 | 20 | 100 | 500 | 280 | 744 | 125 | 65 |
FXBW4-35/70 | 35 | 70 | 640 | 450 | 1200 | 230 | 95 |
FXBW4-35/100 | 35 | 100 | 680 | 450 | 1200 | 230 | 95 |
FXBW4-66/70 | 66 | 70 | 900 | 720 | 2250 | 410 | 185 |
FXBW4-66/100 | 66 | 100 | 940 | 720 | 2250 | 410 | 185 |
FXBW4-110/70 | 110 | 70 | 1200 | 1000 | 3150 | 550 | 230 |
FXBW4-110/100 | 110 | 100 | 1240 | 1000 | 3150 | 550 | 230 |
FXBW4-110/120 | 110 | 120 | 1240 | 1000 | 3150 | 550 | 230 |
FXBW4-220/100 | 220 | 100 | 2210 | 1960 | 6300 | 1000 | 395 |
FXBW4-220/160 | 220 | 160 | 2240 | 1960 | 5900 | 1000 | 395 |
FXBW4-330/160 | 330 | 160 | 2990 | 2700 | 8300 | 1425 | 570 |
FXBW4-500/160 | 500 | 160 | 4450 | 4150 | 12900 | 2250 | 740 |
![](../UploadFiles/20130918203024.gif)
高所电气有限公司生产销售的FXBW4系列棒形悬式复合绝缘子由绝缘芯棒、硅棒胶伞套以及连接金具组成。
绝缘芯棒(全称环氧树脂玻璃纤维引拔棒),作为复合绝缘子的骨架,起着支撑伞套、内绝缘、联接两端金具,以及承受机械负荷等多重作用,具有很高的抗张强度。金具与芯棒的联接采用国际上好的的电脑控制同轴恒压压接工艺,并配有全自动声发射探伤检测系统,保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒,芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了硅橡胶高温高压下一次性整体成型工艺,配合电脑监控的二段硫化工艺,延长了产品的使用寿命。的生产设备和制造工艺,齐全的检测设备及检测手段,保证了产品的各项技术指标均达到相关的国内和国际标准,成为高电压输变电线路的新一代优质绝缘子。
硅橡胶伞套主要起着增大爬电距离、遮挡雨雪、保护芯棒和产品外绝缘的作用,是以高分子聚合物硅橡胶为基体,辅以阻燃剂、抗老化剂、偶联剂等填料经高温高压硫化而成,具有良好的憎水性和迁移性,以及良好的耐腐蚀、耐老化、电绝缘等性能;并且具有很高的污闪电压和耐碎性能,电压分布均匀,与陶瓷绝缘子相比其在同等条件下闪络电压是瓷的2倍以上。
FXBW4悬式复合绝缘子端头采用迷宫式设计原理,多层保护,密封性能好,解决了绝缘子关键的问题“界面电气击穿”。其材质则采用了特种钢材制造,产品品质优异。

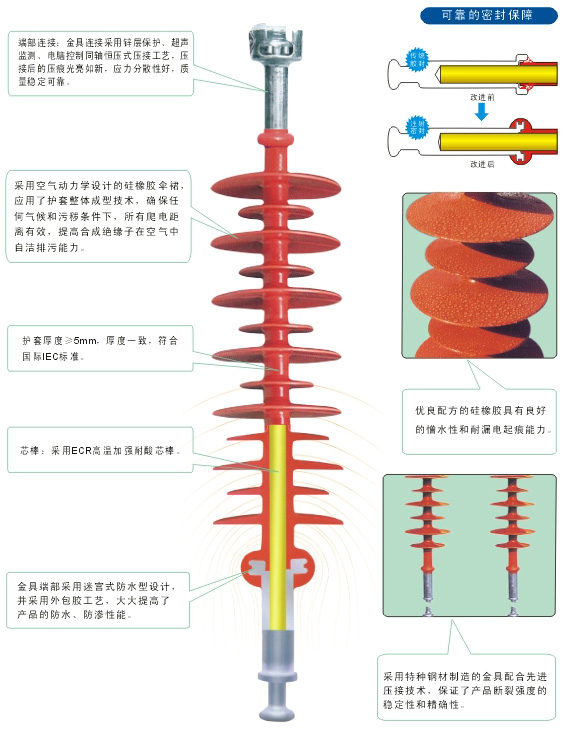

![复合绝缘子解析图 复合绝缘子解析图](../UploadFiles/20131006010341.jpg)
![](../UploadFiles/20130919151531.jpg)

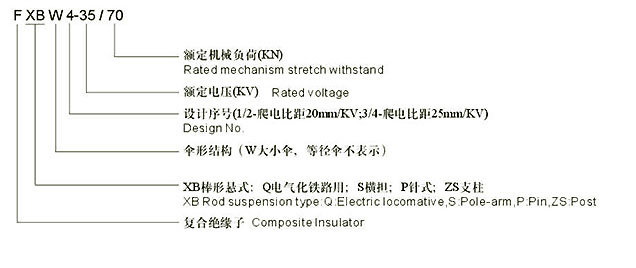

![FXBW4-35/70复合绝缘子型号说明](../UploadFiles/20130928233108.jpg)
