概述

JDZJ-3、6、10型电压互感器适用于额定频率为50Hz或60Hz、额定电压为3～10 kV的交流电力系统中，作电能计量、电压监测和继电保护用。
产品执行标准为GB 1207《电压互感器》。

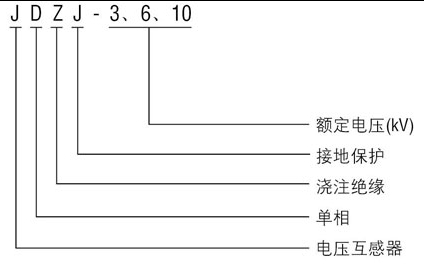

型号及其含义

正常使用条件

安装场所: 户内。
环境温度: 气温40℃；低气温-5℃；日平均气温不超过 30℃。
大气条件: 大气中无严重污秽。

技术参数

结构与特点

本系列电压互感器为半封闭环氧浇注式，铁心用优质的硅钢片叠装而成，浇注体中有圆筒式同心组合的一次、二次线圈。产品底部夹件上有接地螺栓及供安装用的四个安装孔。

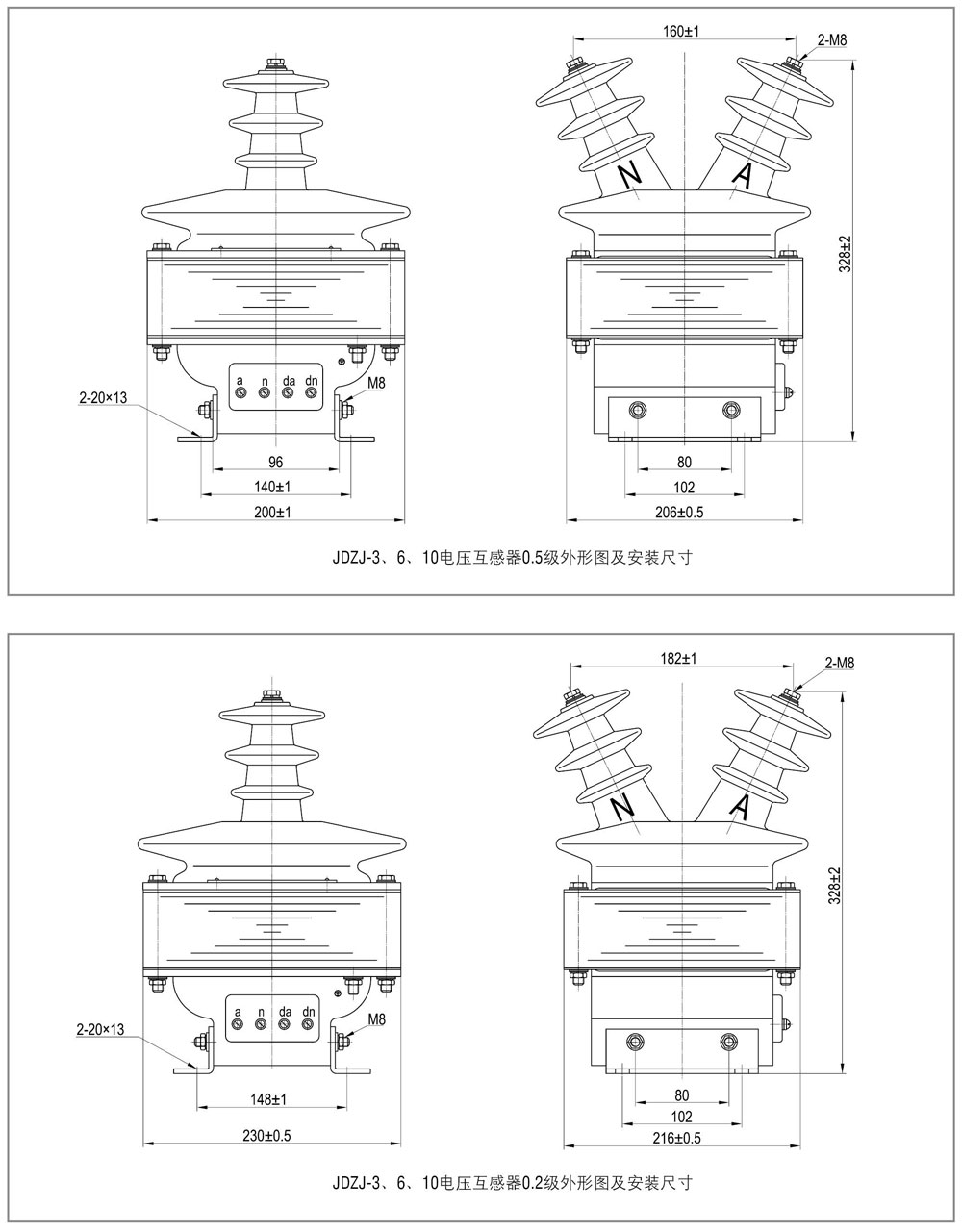

外形图及安装尺寸
