概述

JDZ10-3、6、10型电压互感器适用于额定频率为50Hz或60Hz、额定电压为3～10 kV的交流电力系统中，作电能计量、电压监测和继电保护用。
产品执行标准为GB 1207《电压互感器》。

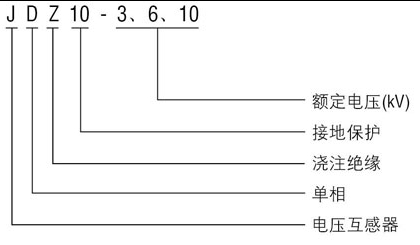

型号及其含义

正常使用条件

安装场所: 户内。
环境温度: 气温40℃；低气温-5℃；日平均气温不超过 30℃。
大气条件: 大气中无严重污秽。

技术参数

结构与特点

本系列电压互感器为支柱式结构，采用环氧树脂全封闭环氧浇注，耐污染及潮湿，也适用于热带地区使用，互感器不需要特别维护，只需定期地清除表面污物。互感器二次出线端子处安装接线端子盒，端子盒正面和侧面各有一个孔与出线端配合供引出接线用，安全可靠。产品底板上有接地螺栓及供安装用的六个安装孔。

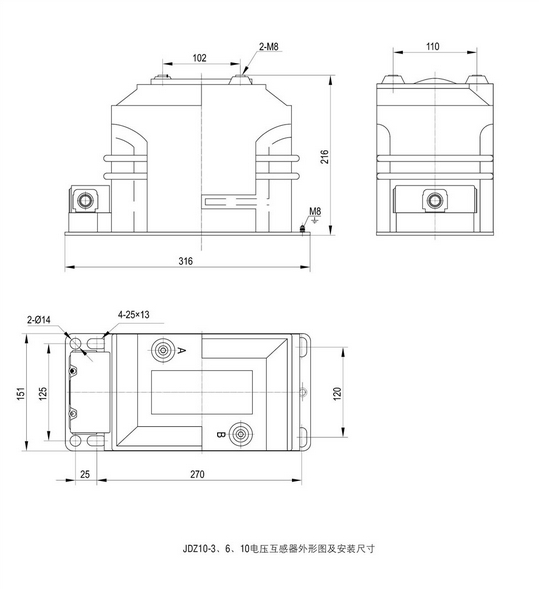

外形图及安装尺寸
