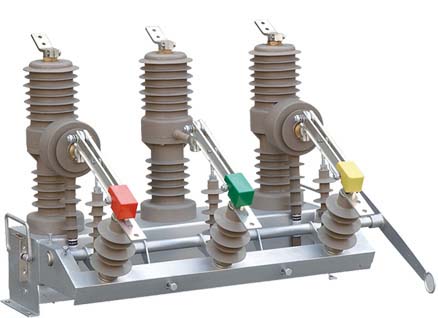

ZW32-12(G)型户外高压真空断路器
所属分类：高压真空断路器
打印当前页
将此页放入收藏夹
免费咨询：0577-62717056
发邮件给我们：sell@shgaosuo.com
此产品包含以下详细资料
一、概述
ZW32-12型户外高压真空断路器，它适用于额定电压12kV、交流50Hz的三相电力系统，作为城网分断或联络开关、农网配电系统户外变电站作为出线开关、或其他类似场所，分、合负荷电流和短路电流。 主要适用于农网、城网、矿山、铁道的电力设备改造及建设。

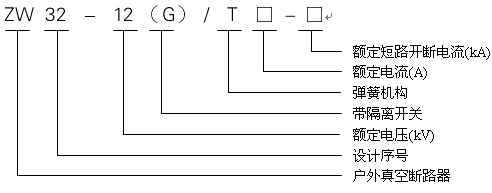

二、型号及其含义
三、结构及特点
1. 全密封结构
密封性能好，有助于提高防潮、防凝露性能，适用于高温潮湿地区使用，有效地避免开关因长期户外环境下而引起的机构锈蚀。整体结构紧凑合理、体积小、重量轻（小于80kg）。
2. 真空灭弧室
开断性能稳定可靠，触头磨损小，短路开断电流大可达20kA，无燃烧和爆炸危险、安全、免维护。
3. 户外专用环氧树脂套筒 增强了潮湿条件下的绝缘稳定性，抗紫外线辐射引起的侵蚀，适用于耐候要求高、运行条件恶劣的环境。
4. 操作机构
新颖、简单、动作可靠、机构寿命可达1万次以上。方便实现手动或电动操作，亦可摇控。
5. 多功能
可装设二相或三相户外电流互感器，满足控制、测量要求。与控制器配套可实现远方控制、监视等。
6. 配置隔离刀
本断路器可配置隔离刀开关，隔离刀开关与断路器本体间有可靠机械联锁装置。
概述及主要技术参数
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZW32-12系列柱式户外高压真空断路器是三相交流50Hz，额定电压12KV的户外高压开关设备。适用于开断，关合城市或农村配电系统的负荷电流、过载电流和短路电流。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

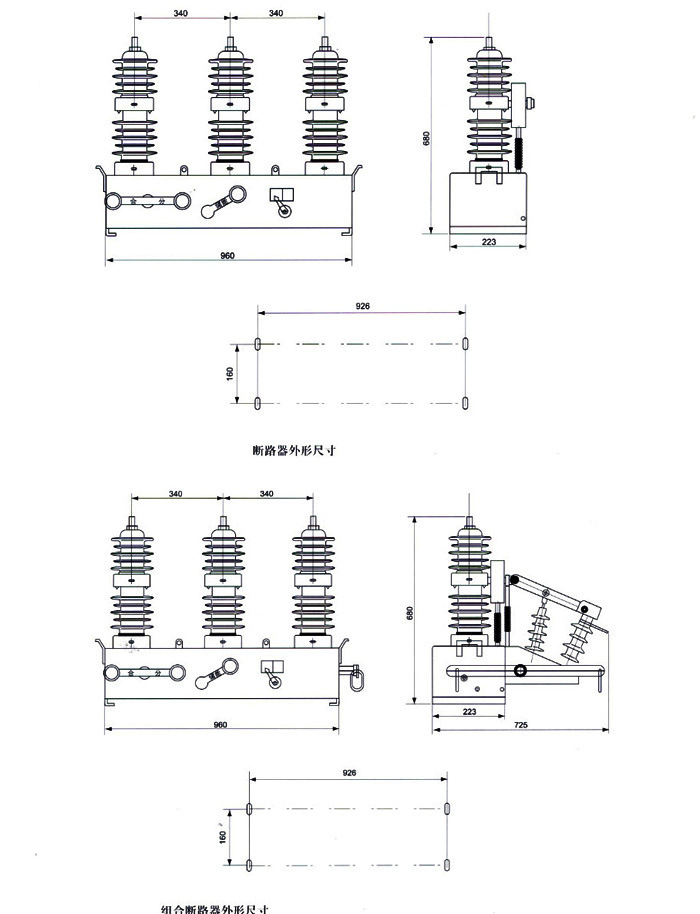

外形图

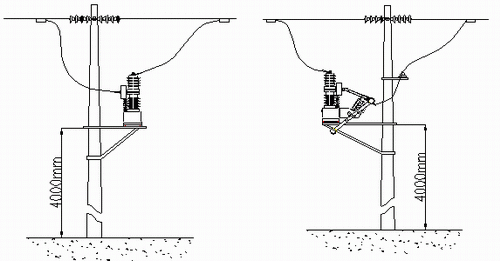

五、安装示意图
