ZN23-40.5G系列车式高压真空断路器
所属分类：高压真空断路器
打印当前页
将此页放入收藏夹
免费咨询：0577-62717056
发邮件给我们：sell@shgaosuo.com
此产品包含以下详细资料
产品概述
ZN23-40.5系列户内高压真空断路器是三相交流50Hz，额定电压为40.5kV的户内装置，配有CT19弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压开关柜中使用；手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用，也可配置在KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。
本系列产品技术参数高、开断能力强、动作可靠、性能稳定、寿命长、维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站控制之用，并适用于频繁操作的场所，也可用于切合电容器组等特殊场合。

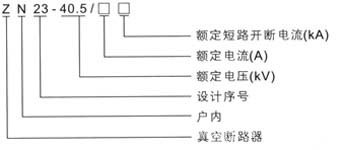

型号及其含义
用环境条件
1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃;
2、海拔：1000m;
3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）
饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa
4、振福：地震烈度不超过8度；
5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
主要技术参数
| 序号 | 项目 | 单位 | 参数 |
| 1 | 额定电压 | kV | 40.5 |
| 2 | 额定电流 | A | 1250 1600 2000 |
| 3 | 额定短路开断电流 | kA | 25 31.5 |
| 4 | 动稳定电流（峰值） | kA | 63 80 |
| 5 | 4s热稳定电流 | kA | 25 31.5 |
| 6 | 额定短路关合电流（峰值） | kA | 63 80 |
| 7 | 额定短路电流开断次数 | 次 | 20 |
| 8 | 额定操作顺序 | 分-0.3s-合分-180s-合分 | |
| 9 | 额定操频率 | Hz | 50 |
| 10 | 额定雷电冲击耐受电压（全波） | kV | 185 |
| 11 | 1min 工频耐受电压 | kV | 95 |
| 12 | 合闸时间 | ms | ≤75 |
| 13 | 分闸时间 | ms | ≤60 |
| 14 | 机械寿命 | 次 | 10000 |
| 15 | 额定工作电压 | V | AC DC110 AC DC 220 |
主要机械调整参数
| 序号 | 项目 | 单位 | 参数 |
| 1 | 触头开距 | mm | 25±3 |
| 2 | 接触行程 | mm | 8±2 |
| 3 | 平均合闸速度 | m/s | 0.6～0.9 |
| 4 | 平均分闸速度 | kA | 1.8～2.2 |
| 5 | 三相分合不同期性 | ms | ≤2 |
| 6 | 触头合闸弹跳时间 | ms | ≤3 |
| 7 | 油缓冲器缓冲行程 | mm | 15±1 |
| 8 | 触头允许磨损累计厚度 | mm | 3 |
| 9 | 各相回路电阻 |
