1 特征
JS-8型避雷器用放电计数器，是一种串联在避雷器接地端、用于记录避雷器动作次数的电气装置。它适用于220KV及以下电压等级的金属氧化物避雷器(MOA)和阀式避雷器，能有效提高避雷器运行可靠性和系统的供电质量。这款放电计数器的使用环境与其配套的避雷器相同，是电力系统过电压保护的关键监测设备。
2 结构和性能
JS-8放电计数器主要由信号输入电路、放电记数电路和保护电路组成，结构紧凑可靠。当避雷器动作时，该计数器能准确累加记录放电次数，并在满刻度后自动回零，实现循环计数工作，便于运维人员长期监测。JS-8型放电计数器的性能完全符合JB2440-91《避雷器用放电计数器》行业标准，确保其在严苛电力环境下的稳定性和准确性。
放电计数器的规格和主要性能
| 序号 | 主要性能 | 产品型号JS-8 |
|---|---|---|
| 1 | 适用电力系统额定电压 KV(有效值) | 35-220 |
| 2 | 标称放电电流等级8/20us KA(峰值) | 10 |
| 3 | 计数电流范围 8/20u A(峰值) | 50~100000 |
| 4 | 标称放电电流下残压 KV(峰值) | 3.0 |
| 5 | 2ms方波冲击电流耐受 A(峰值) | 600×18 |
| 6 | 4/10us电流冲击耐受 KA(峰值) | 100×2 |
| 7 | 重 量 Kg | 3.0 |
3.1 安装示意图
3.2 安装方法（见图1）
3.2.1 首先用Φ2.5mm导线L，将避雷器底座D的两端（上下法兰）牢固地连接，先接下法兰后接上法兰，使避雷器接地端可靠接地，如图1(a)所示：
3.2.2 将放电计数器牢固地安装在避雷器底座的上下法兰之间，如图1(b)所示：首先将放电计数器法兰作为接地连接在避雷器底座下法兰，然后将放电计数器高压出线端连接在避雷器底座上法兰上。

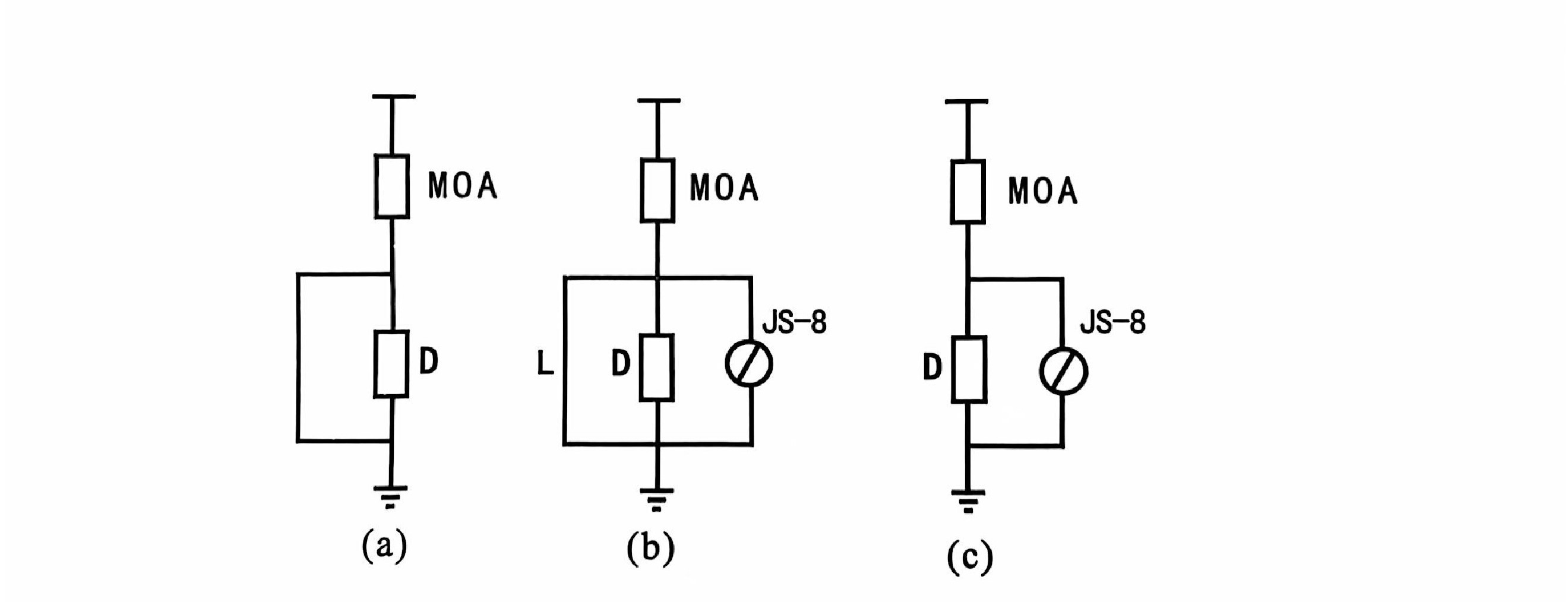

图1 JS-8放电计数器安装示意图
JS-8放电计数器 MOA: 避雷器
D:底座 L:Φ2.5mm导线
3.2.3 将避雷器底座D的两端(上下法兰)之间导线L拆除，使放电计数器串接在避雷器与地之间，如图1(c)所示：
3.2.4 安装时放电计数器高压出线端引线接力不大于100N;
3.2.5 须拆卸放电计数器时， 重复3.2.1条， 再卸下放电计数器
4、检验方法
放电计数器在投运前和运行一、二年之后， 应进行检验。使用
5 用户须知
5.1 放电计数器故障后， 请不要自行维修， 应发回制造厂处理;
5.2 用户在遵守说明书规定条件下使用本产品， 自发货之日起两年内因质量问题而不能使用者， 本公司负责三包;

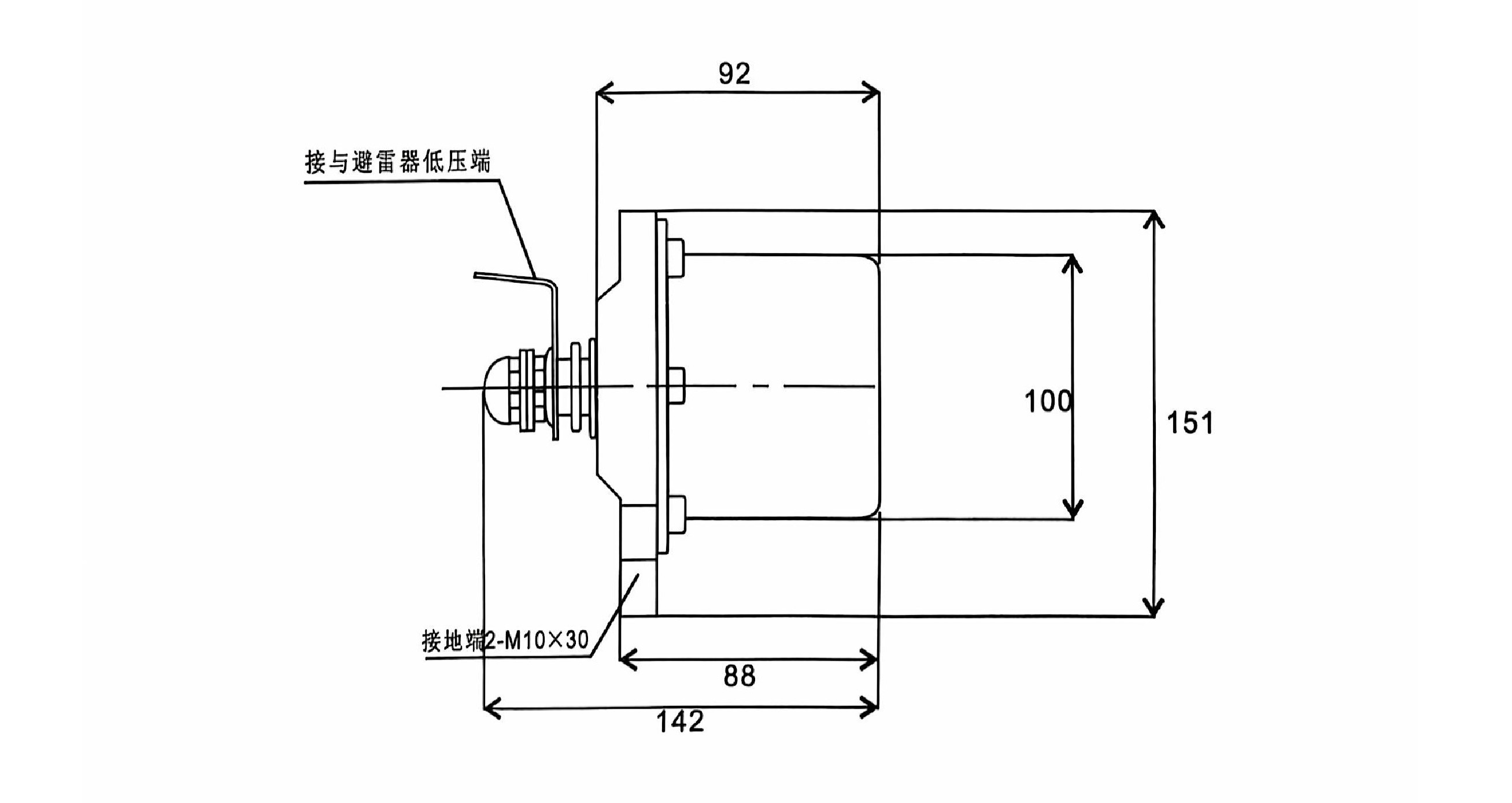

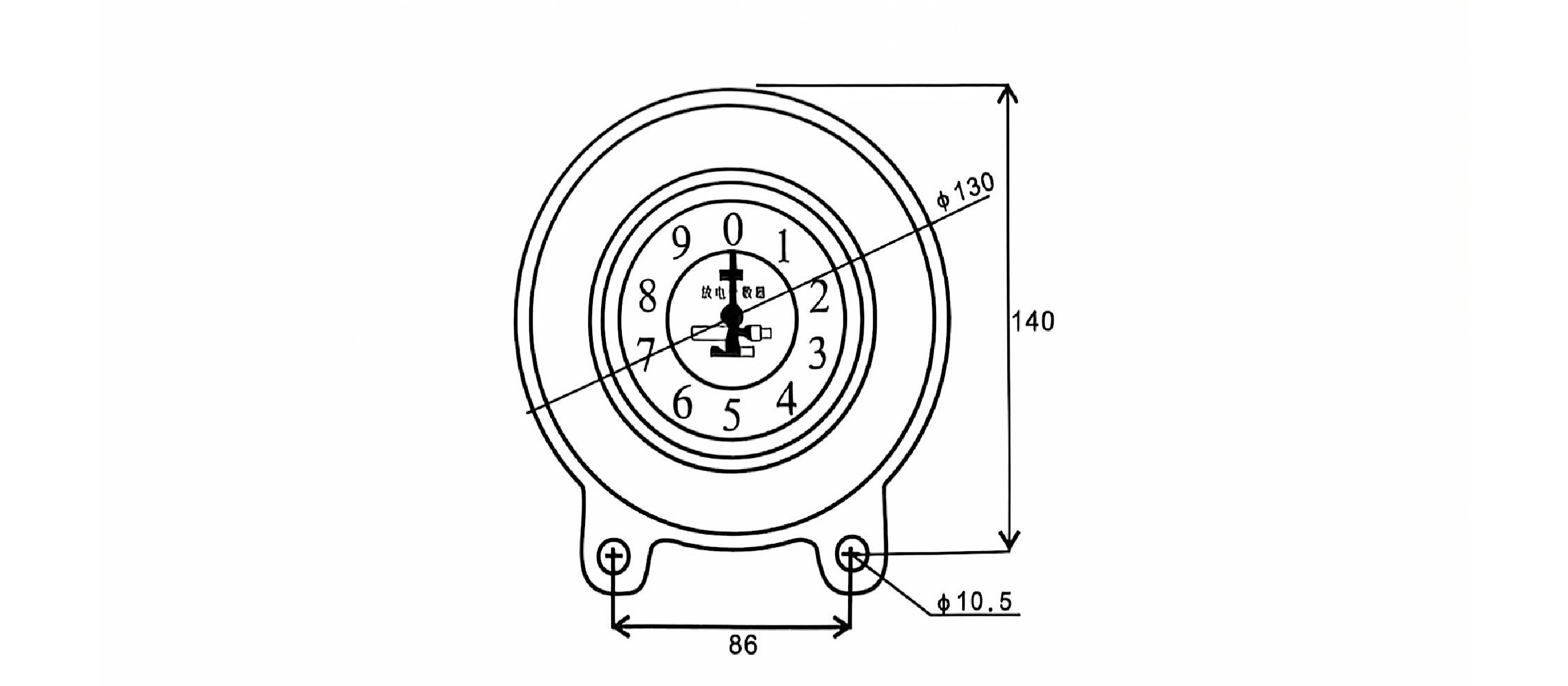

5.3 附JS-8放电计数器外形尺寸及安装图。
6 注意事项
6.1 不得在放电计数器两端加220V交流电压;
6.2 放电计数器做计数动作试验时， 不得施加稳态信号。
备注说明：
如有计数器有不在零位的， 是因为产品在运输过程中的机械震动， 使指针不在零位。可以以实际数起计， 不影响使用， 属于正常。
