氧化锌避雷器
Product Title
Product Details
生产销售的金属氧化物避雷器（氧化锌避雷器）是当前限制过电压好的的一种保护电器，广泛应用于发电、输变电、配电系统中，保护电气设备的绝缘免受雷击过电压和操作过电压的损害。其核心元件采用了具有优异的“非线性状伏安”特性，极大的提高了过电压通流能力，从而带来避雷器特性的根本变化。当避雷器在正常工作电压下，流过HY5WD-25/56的电流**微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。
有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。

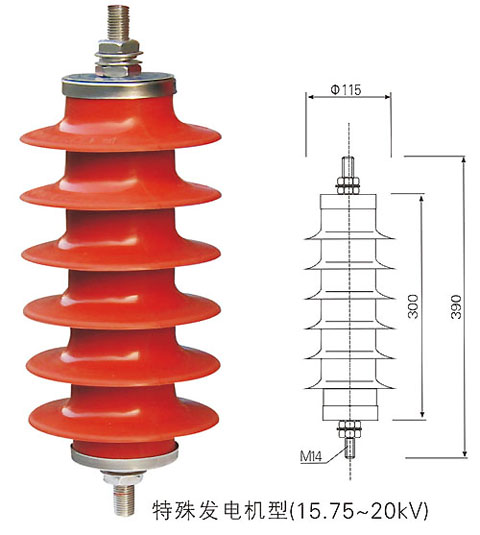

HY5WD-10kV氧化锌避雷器适用于交流220kV及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过压电的幅值限制到规定的水平，是整个系统绝缘配合的基础设备。是集成化、模块化的中高压输变电成套设备中好的的防雷元件。特殊发电机型避雷器型号有HY5WD-20/45、HY5WD-23/51、HY5WD-25/56.2。
本产品型号按JB/T8459-1996《避雷器产品型号编制方法》规定进行编制，无间隙产品执行GB11032-2000《交流无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按DL/T620-1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。
| 避雷器型号 | 系统额定电压kV | 避雷器额定电压kV | 持续运行电压kV | 直流lmA电压kV | 雷电冲击电流下残压A | 操作冲击电流下残压A | 方波同流容量A | 大电流冲击耐受kV | 0.75UimA下泄漏电流A | 材质 | 使用场所 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HY5WD-20/45 | 15.75 | 20.0 | 15.75 | 28.0 | 50 | 42.5 | 75 | 65 | 50 | 复合外套 | 特殊发电机型 |
| HY5WD-23/51 | 18.0 | 23.0 | 18.0 | 31.9 | 50 | 42.5 | 75 | 65 | 50 | 复合外套 | 特殊发电机型 |
| HY5WD-25/56.2 | 20.0 | 25.0 | 20.0 | 35.4 | 45 | 38.4 | 75 | 65 | 50 | 复合外套 | 特殊发电机型 |
HY5WD-25/56_特殊发电机型氧化锌避雷器_发电机防雷保护
