HY1.5W-0.28/1.3低压配电型氧化锌避雷器 复合外套工艺

产品概述

雷电过电压和操作过电压是导致低压配电系统绝缘击穿、设备烧毁的主要诱因。HY1.5W-0.28/1.3低压配电型氧化锌避雷器专为0.22kV交流配电系统设计，采用复合外套工艺与金属氧化物非线性电阻片，将过电压幅值限制在设备绝缘可承受范围内。该避雷器在正常工作电压下泄漏电流仅微安级，遭遇过电压时瞬间导通释放能量，有效保护配电变压器、开关柜、计量装置等电气设备。

有机外套金属氧化物避雷器融合了复合绝缘材料与瓷套式避雷器的技术优势，除具备优异的非线性伏安特性外，还具有介电强度高、抗漏痕、耐老化、防爆、憎水性好等特性。HY1.5W-0.28/1.3作为低压配电系统防雷保护的核心元件，广泛应用于发电、输变电、配电系统中，是集成化、模块化输变电成套设备中理想的防雷元件。

主要技术参数

本产品型号按JB/T8459-1996《避雷器产品型号编制方法》规定编制，无间隙产品执行GB11032-2000《交流无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按DL/T620-1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。

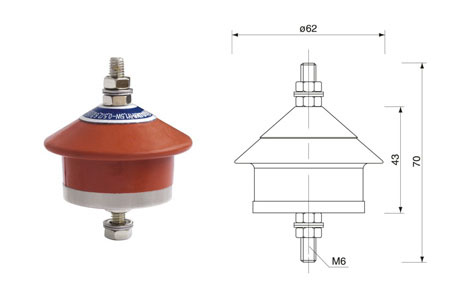

外观尺寸

技术特点

• 非线性伏安特性优异：氧化锌电阻片在正常工作电压下泄漏电流仅微安级，过电压时瞬间导通，通流能力达数千安培，有效限制过电压幅值。
• 复合外套绝缘性能强：有机外套材料具备高介电强度、抗漏痕、耐电蚀、耐热耐寒等特性，适应户外复杂气候环境，延长产品使用寿命。
• 大通流容量与低残压：方波通流容量75A，大电流冲击耐受25kV，雷电冲击残压仅1.3kV，保护水平优于同类产品。
• 全密封防爆结构：复合外套与金属氧化物芯体紧密贴合，密封性能好，有效防止潮气侵入，具备防爆能力，运行安全可靠。
• 免维护设计：产品无需定期检测和维护，安装后即可长期稳定运行，降低配电系统运维成本。

应用场景

HY1.5W-0.28/1.3低压配电型氧化锌避雷器适用于0.22kV交流配电系统的过电压保护，典型应用场景包括：配电变压器低压侧保护、开关柜及环网柜防雷、电能计量箱过电压防护、路灯及景观照明配电系统、工业厂房低压配电线路、建筑楼宇配电系统等。该避雷器作为低压配电系统防雷保护的关键元件，可有效抑制雷电波侵入和操作过电压对电气设备的冲击。

执行标准

产品严格遵循以下标准体系：GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T8459-1996《避雷器产品型号编制方法》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》。产品出厂前逐支进行直流参考电压、泄漏电流、残压等关键参数测试，确保性能指标符合标准要求。

选型建议

根据系统电压等级选择对应型号：0.22kV配电系统选用HY1.5W-0.28/1.3，0.38kV配电系统选用HY1.5W-0.5/2.6。选型时需校核避雷器额定电压不低于系统**运行电压的1.25倍，持续运行电压不低于系统相电压。对于多雷区或重要负荷场所，建议在电源进线端和关键设备前端分别安装，实现分级保护。

总结

HY1.5W-0.28/1.3低压配电型氧化锌避雷器凭借复合外套工艺与金属氧化物非线性电阻技术，为0.22kV配电系统提供可靠的过电压保护方案。产品兼具大通流容量、低残压、免维护等优势，严格执行GB11032-2000标准，是低压配电系统防雷保护的基础设备。
