HY5WX-108/281 110kV线路型氧化锌避雷器 复合外套工艺

产品概述

电力系统过电压是导致绝缘击穿和设备损坏的主要隐患。HY5WX-108/281 110kV线路型氧化锌避雷器采用复合外套工艺，核心元件为非线性氧化锌电阻片，正常工况下漏流仅微安级，遭受雷电或操作过电压时瞬间导通数千安培，将过电压幅值限制在设备耐受范围内。该避雷器广泛应用于发电、输变电、配电系统，保护变压器、断路器、互感器等关键设备的绝缘免受过电压侵害。

有机外套金属氧化物避雷器融合有机绝缘材料与瓷套技术优势，具备电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性及密封性能好等特性。HY10WX-110kV氧化锌避雷器适用于交流220kV及以下发电、输电、变电、配电系统，是限制雷电过电压和操作过电压的核心保护装置，也是中高压输变电成套设备中关键的防雷元件。线路型避雷器系列包括HY5WX-108/281、HY5WX-108/309、HY10WX-108/281、HY10WX-108/309四种型号，满足不同残压和通流需求。

主要技术参数

技术特点

• HY5WX-108/281 采用非线性氧化锌电阻片，伏安特性优异，正常电压下漏流仅微安级，过电压时瞬间导通释放能量。
• 复合外套绝缘系统电气绝缘性能好，介电强度高，抗漏痕、抗电蚀、耐热、耐寒、耐老化，适应户外恶劣环境。
• 密封结构防爆、憎水，有效防止潮气侵入，长期运行稳定性高，0.75UimA下泄漏电流仅50μA。
• 方波通流容量达600A，大电流冲击耐受65kV（HY5系列）或100kV（HY10系列），能量吸收能力强。
• 雷电冲击残压低至281kV（HY5WX-108/281），操作冲击残压239kV，保护水平优异。
• 产品执行GB11032-2000及DL/T620-1997标准，参数配置严谨，绝缘配合可靠。

应用场景

110kV线路型氧化锌避雷器主要安装于输电线路杆塔、变电站进线及出线侧，用于限制雷电过电压和操作过电压。在发电系统中保护发电机和升压变压器；在输变电系统中保护输电线路、隔离开关、电流互感器、电压互感器及断路器；在配电系统中保护配电变压器和开关设备。复合外套结构使其特别适用于重污秽、高海拔、多雷区等严苛环境，有效降低线路雷击跳闸率。

执行标准

本产品型号按JB/T8459-1996《避雷器产品型号编制方法》规定编制。无间隙产品执行GB11032-2000《交流无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按DL/T620-1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。产品出厂前逐只进行直流参考电压、泄漏电流、残压及密封性能试验，确保每台避雷器符合技术规范。

选型指南

选型时需根据系统额定电压确定避雷器额定电压，110kV系统通常选用额定电压108kV的避雷器。根据保护对象的重要性选择残压等级，HY5WX-108/281残压281kV适用于常规线路保护，HY5WX-108/309残压309kV适用于对残压要求较宽松的场景。根据通流能力选择HY5系列（大电流冲击耐受65kV）或HY10系列（大电流冲击耐受100kV），后者适用于能量较大的操作过电压场景。线路型避雷器专为架空线路设计，复合外套材质轻便且防爆，安装维护便捷。

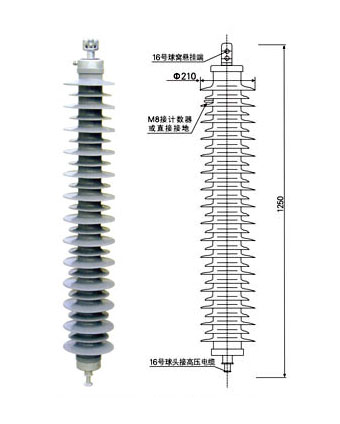

外观尺寸

产品外形结构紧凑，复合外套伞裙设计合理，爬电距离满足污秽等级要求。具体安装尺寸及重量参数见下图。

总结

110kV线路型氧化锌避雷器 以优异的非线性伏安特性和复合外套工艺，为电力系统提供可靠的过电压保护。HY5WX-108/281及系列产品残压低、通流大、密封好，满足GB11032和DL/T620标准要求，是输电线路绝缘配合的基础设备。正确选型与定期维护可显著提升供电可靠性，降低雷击及操作过电压导致的设备损坏风险。
