HY10CX-102/296 10kV串联间隙线路型氧化锌避雷器 复合外套

产品概述

电力系统过电压保护是保障输变电设备安全运行的关键环节。传统避雷器在雷电冲击和操作过电压下存在通流能力不足、残压偏高的问题，导致绝缘击穿事故频发。HY10CX-102/296 10kV串联间隙线路型氧化锌避雷器采用复合外套工艺，结合氧化锌非线性电阻与串联间隙结构，专为110kV系统输电线路设计，有效限制雷电过电压和操作过电压幅值，是绝缘配合的核心保护元件。该产品通流容量大、残压低、响应速度快，适用于复杂户外环境，显著提升线路防雷水平。

有机外套金属氧化物避雷器融合有机绝缘材料与瓷套式避雷器技术优势，具备电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性及密封性能好等特性。HY10CX-102/296 适用于交流220kV及以下发电、输电、变电、配电系统，将雷电和系统内部操作过电压幅值限制到规定水平，是集成化、模块化中高压输变电成套设备的优选防雷元件。同系列产品包括HY5CX-90/260、HY10CX-90/260、HY10CX90/280等型号，满足不同电压等级和通流需求。

主要技术参数

技术特点

• HY10CX-102/296 采用氧化锌非线性电阻片，正常电压下泄漏电流仅微安级，过电压时瞬间导通数千安培，释放能量后自动恢复，响应速度纳秒级。
• 串联间隙结构设计，有效隔离系统持续电压，延长阀片使用寿命，降低老化风险，适用于高海拔、污秽等恶劣环境。
• 复合外套采用硅橡胶材料，憎水性优异，抗漏痕、抗电蚀性能突出，耐热耐寒范围达-60℃至+200℃，防爆性能可靠。
• 通流容量达600A（方波），大电流冲击耐受100kA，残压296kV，保护水平优于同类产品，满足110kV系统绝缘配合要求。
• 密封性能好，采用整体注射成型工艺，内部无气隙，防潮防腐蚀，运行维护成本低。

应用场景

10kV串联间隙线路型氧化锌避雷器广泛应用于110kV输电线路、配电线路、变电站进线保护及发电厂出线侧。特别适用于多雷区、强雷区及地形复杂区域，保护线路绝缘子、变压器、断路器、电缆等设备免受过电压侵害。在石油、化工、铁路、冶金等行业的电力系统中，该产品作为过电压保护的核心元件，显著降低雷击跳闸率和设备损坏率。串联间隙结构使其在系统单相接地等异常工况下仍能可靠运行，适应中性点非有效接地系统。

执行标准

本产品型号按JB/T8459-1996《避雷器产品型号编制方法》规定编制。无间隙产品执行GB11032-2000《交流无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按DL/T620-1997《交流电气装置的过电压保护和绝缘配合》要求修正执行。产品出厂前均通过型式试验和例行试验，包括残压试验、通流容量试验、密封试验及机械负荷试验，确保性能可靠。

选型指南

选型时需根据系统额定电压、持续运行电压、雷电冲击残压及通流容量要求确定具体型号。对于110kV系统，推荐选用HY10CX-102/296，其额定电压102kV，残压296kV，方波通流容量600A，适用于中等雷害强度区域。若线路雷害风险较高或对保护水平要求更严格，可选用HY10CX90/280或HY10CX-90/260。安装方式采用悬挂式或支架式，需确保串联间隙距离符合设计要求，并定期检查复合外套表面状态及泄漏电流值。

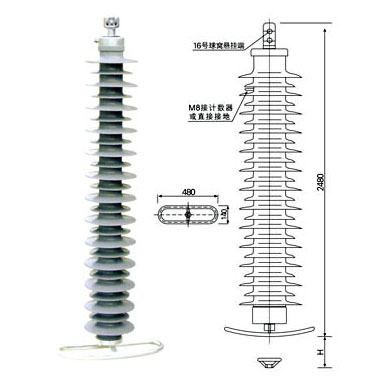

外观尺寸

总结

HY10CX-102/296 10kV串联间隙线路型氧化锌避雷器以复合外套工艺和氧化锌非线性电阻技术为核心，为110kV输电系统提供可靠的过电压保护方案。产品通流能力强、残压低、环境适应性好，执行GB11032和JB/T9672标准，是电力系统绝缘配合的基础设备。选型时结合系统参数和运行环境，可有效提升线路防雷性能，降低运维成本。
