ZW8-12G/630-20户外高压真空断路器
所属分类：高压真空断路器
打印当前页
将此页放入收藏夹
免费咨询：0577-62717056
发邮件给我们：sell@shgaosuo.com
此产品包含以下详细资料概述
ZW8-12系列户外交流高压真空断路器系三相交流50Hz户外高压开关设备，主要用于12kV农网和城网的电力系统，作为分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所。
主要技术参数
1、断路器主要技术参数
| 序 号 | 名 称 | 单位 | 数 据 | |
| 1 | 额定电压 | kV | 12 | |
| 2 | 额定电流 | A | 630 | |
| 3 | 工频耐压（1min） | kV | 42 | |
| 4 | 雷电冲击耐压（峰值） | kV | 75 | |
| 5 | 额定短路开断电流 | kA | 12.5、16、20 | |
| 6 | 额定短路关合电流（峰值） | kA | 31.5、40、50 | |
| 7 | 额定峰值耐受电流 | kA | 31.5、40、50 | |
| 8 | 4S短时耐受电流 | kA | 12.5、16、20 | |
| 9 | 额定操作顺序 | 分-0.3S-合分-180S-合分 | ||
| 10 | 额定短路开断电流开断次数 | 次 | 30 | |
| 11 | 机械寿命 | 次 | 10000 | |
| 12 | 储能电机额定电压 | V | DC或AC220、110 | |
| 13 | 额定操作电压（配专 用弹簧操作机构） |
分闸线圈 | V | DC或AC220、DC110 |
| 合闸线圈 | ||||
| 14 | 过流脱扣器额定电流 | A | 5 | |
| 15 | 动静触头允许磨损厚度 | mm | 3 | |
| 16 | 质量 | kg | 230 | |
2、断路器调整后达到的技术参数
| 序 号 | 名 称 | 单位 | 数 据 | |
| 1 | 触头开距 | Mm | 11±1 | |
| 2 | 触头超程 | Mm | 3±0.5 | |
| 3 | 平均分闸速度 | M/s | 1.2±0.2 | |
| 4 | 平均合闸速度 | M/s | 0.9±0.2 | |
| 5 | 合闸弹跳时间 | Ms | ≤2 | |
| 6 | 三相分闸不同期性 | Ms | ≤2 | |
| 7 | 合闲时间（配弹簧操动机构电动合闸） | S | 0.03-0.5 | |
| 8 | 分闸时间（配弹簧操 动机构电动分闸） |
及额定操作电压 | S | 0.03-0.5 |
| 低操作电压 | S | 0.05-0.07 | ||
| 9 | 每相回路直流电阻 | μΩ | ≤180 | |
| 10 | 相向中心距离（箱内) | Mm | 175±2 | |
3、隔离开关技术参数
| 序 号 | 名 称 | 单位 | 数 据 |
| 1 | 额定电压 | kV | 12 |
| 2 | 额定电流 | A | 630 |
| 3 | 4S额定短时耐受电流（有效值） | kA | 20 |
| 4 | 额定峰值耐受电流 | kA | 50 |
| 5 | 1.2150μS全波冲击电压（峰值） | kV | 相对地75，断口间85 |
| 6 | 1min工频耐压（有效值） | kV | 相对地42，断口间48 |
| 7 | 各相导电回路直流电阻 | μΩ | ≤60 |
| 8 | 弹簧正压力 | N | 440±44 |
| 9 | 分闸手动操作力矩 | Nm | ≤150 |
| 10 | 触刀刚合位置偏斜 | Mm | ≤2 |

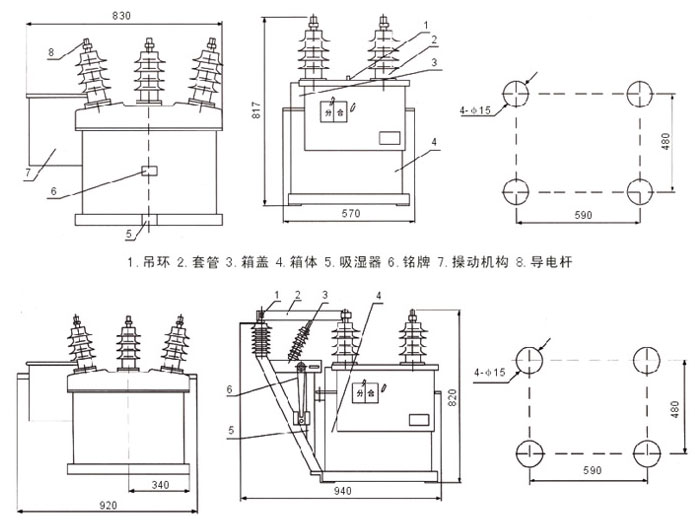

外形安装尺寸
