此产品包含以下详细资料概述
LZZBJ9-10C2型电流互感器适用于额定频率为50Hz或60Hz、额定电压为10kV的电力系统中，作电能计量、电流测量和继电保护用。
产品执行标准为GB 1208《电流互感器》。

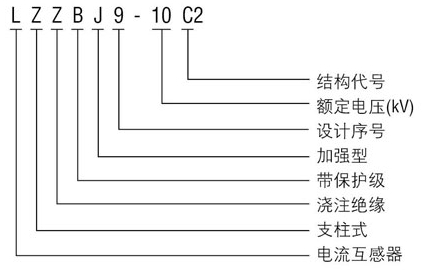

型号及其含义
正常使用条件
安装场所: 户内。
环境温度: 气温40℃；低气温-5℃；日平均气温不超过 30℃。
大气条件: 大气中无严重污秽。
技术参数
(A)
(VA)
(kA/s)
(kA/s)
0.5/10P10
0.2/10P15
0.5/10P15
10/15
10/15
15/15
0.5/10P10
0.2/10P15
0.5/10P15
10/20
10/15
15/20
0.5/10P10
0.2/10P15
0.5/10P15
20/20
15/20
20/20
0.5/10P10
0.2/10P15
0.5/10P15
30/20
20/20
30/20
额定二次电流: 5A或1A。
额定绝缘水平：12/42/75kV。
结构与特点
本型电流互感器为环氧树脂浇注全封闭结构，具有优良的绝缘性能和防潮能力。产品结构紧凑、体积小、重量轻且容易表面清洁。二次出线端子处装有接线端子盒，安全可靠。产品底板上有接地螺栓及供安装用的六个安装孔。

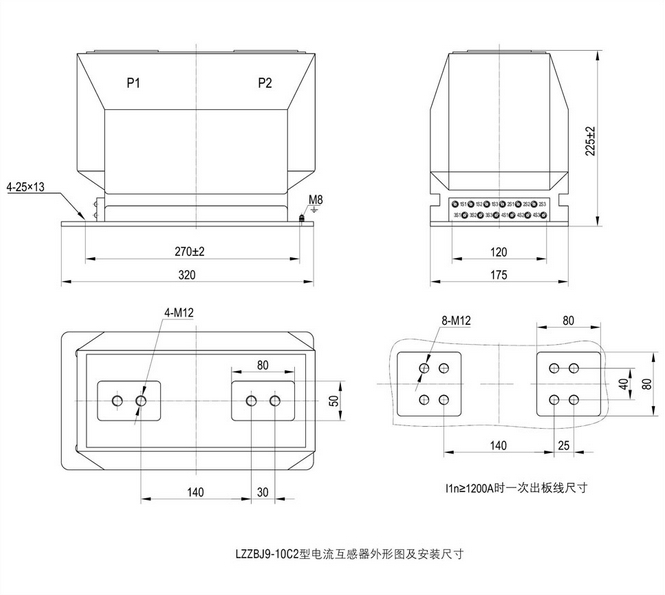

外形图及安装尺寸
