HY5WZ-35kV全绝缘型氧化锌避雷器

所属分类：高压避雷器

打印当前页

将此页放入收藏夹

免费咨询：0577-62717056

发邮件给我们：sell@shgaosuo.com

此产品包含以下详细资料

       高所电气生产销售的金属氧化物避雷器（氧化锌避雷器）是当前限制过电压好的的一种保护电器，广泛应用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。核心元件采用了具有优异的“非线性状伏安”特性，极大的提高了过电压通流能力，从而带来避雷器特性的根本变化。当避雷器在正常工作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

       有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。

      HY5WZ-35kV全绝缘型氧化锌避雷器适用于交流220kV及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过压电的幅值限制到规定的水平，是整个系统绝缘配合的基础设备。是集成化、模块化的中高压输变电成套设备中好的的防雷元件。避雷器型号有HY5WZ-51/134Q、HY5WR-51/134Q、HY5WZ-42/134Q、HY5WR-42/134Q。



氧化锌避雷器的主要特点:

1 、优异的保护特性

氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品。由于氧化锌阀片具有十分优良的非线性伏安特性，在正常工作电压下仅有几百微安的电流通过，便于设计成无间隙结构，使其具备尺寸小、重量轻、保护性能好的特征。当过电压侵入时，流过阀片的电流迅速增大，同时限制了过电压的幅值，释放了过电压的能量，此后氧化锌阀片又恢复高阻状态，使电力系统正常工作。

FAURE高所电气制作的氧化锌阀片，具有非线性伏安特性优异、陡波响应良好和通流能力强的特点，可以做到陡波冲击残压、雷电冲击残压、操作冲击残压的保护裕度接近一致，大大提高了保护可靠性，典型的氧化锌阀片伏安特性

2 、大的通流能力

氧化锌避雷器的通流能力表示避雷器具有吸收各种雷电过电压、操作过电压、工频暂态过电压的能力。

FAURE高所电气有限公司生产的氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。4/10纳秒大电流冲击耐受、2ms方波通流能力、线路放电等级、能量吸收能力等指标达到了国内水平。

3、 工频耐受能力

电力系统中由于各种原因，如单相接地、长线电容效应以及甩负荷等，会引起工频电压的升高或产生幅值较高的暂态过电压，避雷器具有在一定时间内承受一定工频电压升高能力。避雷器的工频过电压耐受时间特性典型。

4、 良好的解污秽性能

无间隙氧化锌避雷器具有较高的耐污秽性能，高所电气现在批量生产的避雷器所用外套的小爬电比距为：30mm/kv

国家标准规定的爬电比距等级为：

II级 中等污秽地区：爬电比距20mm/kv

III级 重污秽地区：爬电比距25mm/kv

IV级 特重污秽地区：爬电比距31mm/kv

5 、高运行可靠性

氧化锌避雷器长期运行的可靠性取决于产品的质量，及对产品的选型是否合理。

下列三方面对产品质量具有重要影响：

A 氧化锌阀片的伏安特性及耐老化特性；

B 避雷器的密封性能；

C 避雷器整体结构的合理性；

我公司生产的氧化锌阀片，均已按国家标准规定通过了115℃、1000H、荷电率为85-95%的老化试验，试验结果证明其抗老化性能是优良的。

6、良好的密封性能

避雷器元件采用气密性好、老化性能好的优质复合外套，陶瓷外套作为密封材料，采用控制密封圈压缩量和增涂密封胶等措施，确保密封可靠，使避雷器的性能稳定。

密封试验采用多种方法互补，每台产品经过车间、质检部门两级检验，确保不合格产品不出公司。用ZHP-10氦质谱检漏仪检测避雷器的漏气率不大于6.65×10-5 Pa.L/S



　　本产品型号按JB/T8459-1996《避雷器产品型号编制方法》规定进行编制，无间隙产品执行GB11032-2000《交流无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按DL/T620-1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。







避雷器型号	系统额定电压 kV	避雷器额定电压 kV	持续运行电压 kV	直流lmA电压 kV	雷电冲击电流下残压 A	操作冲击电流下残压 A	方波同流容量 A	大电流冲击耐受 kV	0.75UimA下泄漏电流 A	材质	使用场所
HY5WZ-51/134Q	35	51	40.8	73	134	114	400	65	50	复合外套	全绝缘型
HY5WR-51/134Q	35	42	40.8	73	134	105	400	65	50	复合外套	全绝缘型
HY5WZ-42/134Q	35	42	23.4	73	134	114	400	65	50	复合外套	全绝缘型
HY5WR-42/134Q	35	42	23.4	73	134	105	400	65	50	复合外套	全绝缘型

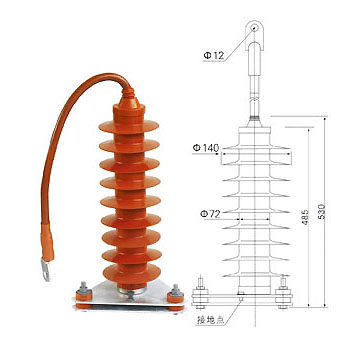

（电缆型）标准电缆长度：600mm，可按要求定做。
