复合氧化锌避雷器_型号_参数_选型

所属分类：高压避雷器

打印当前页

将此页放入收藏夹

免费咨询：0577-62717056

发邮件给我们：sell@shgaosuo.com

分享到：

此产品包含以下详细资料

产品概述

复合氧化锌避雷器概述

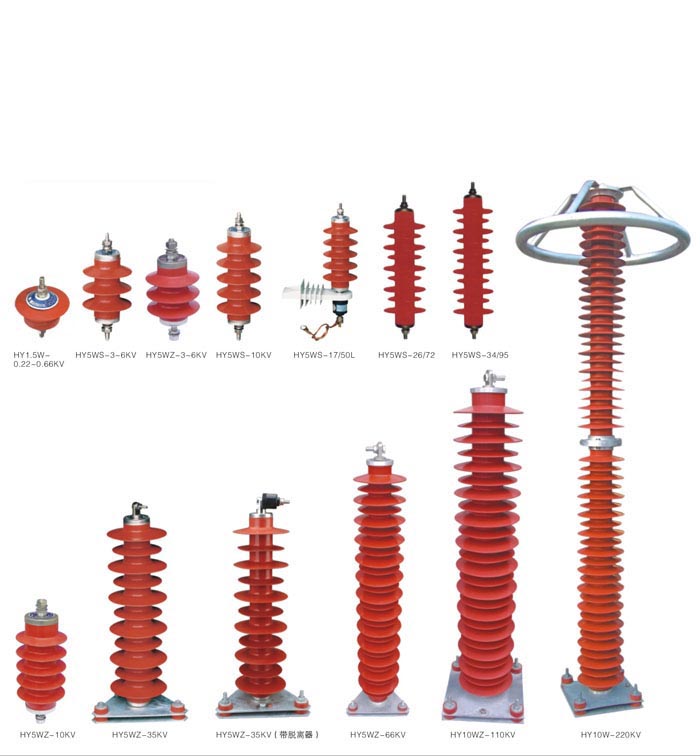

产品名称：复合氧化锌避雷器

电压区间：3kv~220kv、0.22kv~0.66kv（低压）

产品型号：YH5WS（配电型）、YH5WZ（电站型）、YH5WR（电容型）、YH5CS（串联间隙）、YH1.5W（中性点型）、YH5WX（线路型）

制造工艺：国际好的一体式一次成型工艺

产品材质：硅橡胶（复合）材料、氧化锌压敏电阻

执行标准：GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T9672-2005《有串联间隙金属氧化物避雷器》标准；

制造商：上海高所电气有限公司

产品品牌：高所电气

复合氧化锌避雷器型号选型

高所电气公司生产生产销售的氧化锌避雷器产品优势

具有优秀的憎水性和迁移性。
优秀的耐腐蚀、耐老化、电绝缘等性能。
具有很高的污闪电压和耐碎性能，电压分布均匀。
完全具备七大优秀特性：通流能力、保护特性、密封性能、机械性能、解污秽性能强、高运行可靠性、工频耐受能力高，是高新科技时代好的的防雷设备。

在氧化锌避雷器的材料上采用了“高分子聚合物硅橡胶”，与瓷体避雷器在同等条件下相比，闪络电压是瓷的2倍以上。因此，一体式复合氧化锌避雷器已成为主流产品，在国际电力系统中广为应用。由硅橡胶辅以阻燃剂、抗老化剂、偶联剂经高温高压硫化而成。产品类型分为YH5WS（配电型避雷器）、YH5WZ（电站型避雷器）、YH5WR（电容型）、YH5CS（串联间隙）、YH1.5W（中性点型）、YH5WX（线路型避雷器），运用一次成型工艺生产，是现今世界避雷器制造生产工艺中生产技术。

氧化锌避雷器内部采用了优质的氧化锌压敏电阻，利用氧化锌良好的非线性伏安特性，使在正常工作电压时，流过避雷器的电流只有几微安或毫安级；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。氧化锌避雷器和传统避雷器的差异是它没有放电间隙，巧妙的利用了氧化锌的非线性特性做到泄流和开断的功效。

避雷器技术参数

电压等级	使用场所	系统标称电压 (kV) 有效值	避雷器型号	避雷器额定电压(kV) 有效值	无间隙避雷器			有间隙避雷器			残压峰值(kV)(不大于)			2000 μS方波通流容量 (A)	4/10 大电流耐受能力 (kV)
电压等级	使用场所	系统标称电压 (kV) 有效值	避雷器型号	避雷器额定电压(kV) 有效值	避雷器持续运行电压 (kV) 有效值	直流 lmA参考电压 (kV) 有效值	0.75倍直流 lmA电压下大泄漏 (μA)	工频放电电压 (kV) 有效值不小于	1.2/50 冲击放电电压 (kV) 峰值不大于	大电导电流 (μA)	8/20 雷电冲击电流下	30/60 操作冲击电流下	1/4陡坡冲击电流下	2000 μS方波通流容量 (A)	4/10 大电流耐受能力 (kV)
低压	配电型	0.22	YH1.5W-0.28/1.3	0.28	0.24	0.6	50	-	-	-	1.3	-	-	75	25
	配电型	0.38	YH1.5W-0.5/2.6	0.5	0.42	1.2	50	-	-	-	2.6	-	-	75	25
	电站型	0.66*	YH2.5WD-1.3/3.6	1.3	0.95	1.8	50	-	-	-	3.6	-	-	200	40
	电站型	1.14*	YH2.5WD-2.6/7.2	2.6	1.9	3.6	50	-	-	-	7.2	-	-	200
3kV	配电型	3	YH5WS-3.8/15	3.8	2	7.5	50	-	-	-	15	12.8	17.3	75
		3	YH5WS-5/15	5	4	7.5	50	-	-	-	15	12.8	17.3
		3	YH5CS-3.8/13.5	3.8	-	-	-	9	13.5	20	13.5	11.4	15
	电站型	3	YH5WZ-3.8/13.5	3.8	2	7.2	50	-	-	-	13.5	11.5	15.5	200	65
		3	YH5WZ-5/13.5	5	4	7.2	50	-	-	-	13.5	11.5	15.5
		3	YH5CZ-3.8/12.0	3.8	-	-	-	8	12	20	12	10.2	13.5
	电容型	3	YH5WR-3.8/13.5	3.8	2	7.2	50	-	-	-	13.5	10.5	-	400
		3	YH5WR-5/13.5	5	4	7.2	50	-	-	-	13.5	10.5	-
		3	YH5CR-3.8/12.0	3.8	-	-	-	8	12	20	12	9.6	-
	发电机型	3.15*	YH5WD-3.8/9.5	3.8	2	5.7	50	-	-	-	9.5	7.6	10.7
		3.15*	YH5WD-4/9.5	4	3.15	5.7	50	-	-	-	9.5	7.6	10.7
		3.15*	YH5CD-3.8/8.6	3.8	-	-	-	7.5	8.6	20	8.6	6.9	9.8
	电动机型	3.15*	YH2.5WD-3.8/9.5	3.8	2	5.7	50	-	-	-	9.5	7.6	10.7	200
		3.15*	YH2.5WD-4/9.5	4	3.15	5.7	50	-	-	-	9.5	7.6	10.7
		3.15*	YH2.5CD-3.8/8.6	3.8	-	-	-	7.5	8.6	20	8.6	6.9	9.8
	中性点型	3.15*	YH1.5W-2.4/6	2.4	1.9	3.4	50	-	-	-	6	5	-	400
6kV	配电型	6	YH5WS-7.6/30	7.6	4	15	50	-	-	-	30	25.6	34.6	75	40
		6	YH5WS-10/30	10	8	15	50	-	-	-	30	25.6	34.6
		6	YH5CS-7.6/27	7.6	-	-	-	16	27	20	27	22.5	30
	电站型	6	YH5WZ-7.6/27	7.6	4	14.4	50	-	-	-	27	23	31	200	65
		6	YH5WZ-10/27	10	8	14.4	50	-	-	-	27	23	31
		6	YH5CZ-7.6/24	7.6	-	-	-	16	24	20	24	20.4	27
	电容型	6	YH5WR-7.6/27	7.6	4	14.4	50	-	-	-	27	21	-	400
		6	YH5WR-10/27	10	8	14.4	50	-	-	-	27	21
		6	YH5CR-7.6/24	7.6	-	-	-	16	24	20	24	19.5
	发电机型	6.3*	YH5WD-7.6/18.7	7.6	4	11.2	50	-	-	-	18.7	15	21
		6.3*	YH5WD-8/18.7	8	6.3	11.2	50	-	-	-	18.7	15	21
		6.3*	YH5CD-7.6/17	7.6	-	-	-	15	17	20	17	13.8	19.6
	电动机型	6.3*	YH2.5WD-7.6/18.7	7.6	4	11.2	50	-	-	-	18.7	15	21	200
		6.3*	YH2.5WD-8/18.7	8	6.3	11.2	50	-	-	-	18.7	15	21
		6.3*	YH2.5CD-7.6/17	7.6	-	-	-	15	17	20	17	13.8	19.6
	中性点型	6.3*	YH1.5W-4.8/12	4.8	3.8	6.8	50	-	-	-	12	10	-	400
10kV	配电型	10	YH5WS-12.7/50	12.7	6.6	25	50	-	-	-	50	42.5	57.5	75	40
		10	YH5WS-17/50	17	13.6	25	50	-	-	-	50	42.5	57.5
		10	YH5CS-12.7/45	12.7	-	-	-	26	45	20	45	38.4	51
	电站型	10	YH5WZ-12.7/45	12.7	6.6	24	50	-	-	-	45	38.3	51.8	200	65
		10	YH5WZ-17/45	17	13.6	24	50	-	-	-	45	38.3	51.8
		10	YH5CZ-12.7/41	12.7	-	-	-	26	41	20	41	35	46
	电容型	10	YH5WR-12.7/46	12.7	6.6	24	50	-	-	-	46	35	-	400
		10	YH5WR-17/46	17	13.6	24	50	-	-	-	46	35
		10	YH5CR-12.7/41	12.7	-	-	-	26	41	20	41	33
	发电机型	10.5*	YH5WD-12.7/31	12.7	6.6	18.6	50	-	-	-	31	25	34.7
		10.5*	YH5WD-13.5/31	13.5	10.5	18.6	50	-	-	-	31	25	34.7
		10.5*	YH5CD-12.7/28	12.7	-	-	-	25	28	20	28	22.5	32
		13.8*	YH5WD-17.5/40	17.5	13.8	24.4	50	-	-	-	40	32	44.8
		15.75*	YH5WD-20/45	20	15.75	28	50	-	-	-	45	36	50.4
		18.0*	YH5WD-23/51	23	18	31.9	50	-	-	-	51	40.8	57.2
		20.0*	YH5WD-25/56.2	25	20	35.4	50	-	-	-	56.2	45	62.9
	电动机型	10.5*	YH2.5WD-12.7/31	12.7	6.6	18.6	50	-	-	-	31	25	34.7	200
		10.5*	YH2.5WD-13.5/31	13.5	10.5	18.6	50	-	-	-	31	25	34.7
		10.5*	YH2.5CD-12.7/28	12.7	-	-	-	25	28	20	28	22.5	32

电压等级	使用场所	系统标称电压 (kV) 有效值	避雷器型号	避雷器额定电压(kV) 有效值	无间隙避雷器（W）			有间隙避雷器			残压峰值(kV)(不大于)			2000 μS方波通流容量 (A)	4/10 大电流耐受能力 (kV)
电压等级	使用场所	系统标称电压 (kV) 有效值	避雷器型号	避雷器额定电压(kV) 有效值	避雷器持续运行电压 (kV) 有效值	直流 lmA参考电压 (kV) 有效值	0.75倍直流 lmA电压下大泄漏 (μA)	工频放电电压 (kV) 有效值不小于	1.2/50 冲击放电电压 (kV) 峰值不大于	大电导电流 (μA)	8/20 雷电冲击电流下	30/60 操作冲击电流下	1/4陡坡冲击电流下	2000 μS方波通流容量 (A)	4/10 大电流耐受能力 (kV)
10KV	中性点型	10.5*	YH1.5W-8/19	8	6.4	11.4	50	-	-	-	19	15.9	-	400	65
		13.8*	YH1.5W-10.5/23	10.5	8.4	14.9	50	-	-	-	23	19.2	-
		15.75*	YH1.5W-12/26	12	9.6	17	50	-	-	-	26	21.6	-
		18.0*	YH1.5W-13.7/29.2	13.7	11	19.5	50	-	-	-	29.2	24.3	-
		20.0*	YH1.5W-15.2, /31.7	15.2	12.2	21.6	50	-	-	-	31.7	26.4	-	75	40
	防污型	10	YH5WS-12.7/5W	12.7	6.6	25	50	-	-	-	50	42.5	57.5
		10	YH5WS-17/50W	17	13.6	25	50	-	-	-	50	42.5	57.5
		10	YH5CS-12.7/45W	12.7	-	-	-	26	45	20	45	38.4	51	400	65
20KV	防污型	20	HY5WS-26/72	26	20.8	37	-	-	-	-	72	65	85
20KV	防污型	20	HY5WS-34/95	34	27.2	48	-	-	-	-	95	85	105
35KV	电站型	35	YH5WZ-51/134	51	40.8	73	50	-	-	-	134	114	154
		35	YH5CZ-42/124	42	-	-	-	80	124	20	124	100	143
		35	YH5WZ-42/134	42	23.4	73	50	-	-	-	134	114	154
	电容型	35	YH5WR-51/134	51	40.8	73	50	-	-	-	134	105	-
		35	YH5CR-42/124	42	-	-	-	80	124	20	124	100	-
		35	YH5WR-42/134	42	23.4	73	50	-	-	-	134	105	-
	全绝缘型	35	YH5WZ-51/134Q	51	40.8	73	50	-	-	-	134	114	154
		35	YH5WR-51/134Q	51	40.8	73	50	-	-	-	134	105	-
		35	YH5WZ-42/134Q	42	23.4	73	50	-	-	-	134	114	154
		35	YH5WR-42/134Q	42	23.4	73	50	-	-	-	134	105	-
	计数型	35	YH5WZ-51/134-J	51	40.8	73	50	-	-	-	134	114	154
		35	YH5CZ-42/124-J	42	-	-	-	80	124	20	124	100	143
		35	YH5WR-51/134-J	51	40.8	73	50	-	-	-	134	105	-
		35	YH5CR-42/124-J	42	-	-	-	80	124	20	124	100	-
		35	YH5WZ-42/134-J	42	23.4	73	50	-	-	-	134	114	154
		35	YH5WR-42/134-J	42	23.4	73	50	-	-	-	134	105	-
	线路型	35	YH5WX-51/134	51	40.8	73	50	-	-	-	134	114	154
		35	YH5WX-54/150	54	43.2	77	50	-	-	-	150	128	169
		35	YH5CX-42/120	42	-	-	-	80	120	20	120	100	138	600
		35	YH5CX-42/150	42	-	-	-	80	150	20	150	128	169
	中性点型	35	YH1.5W-30/80	30	24	44	50	-	-		80	67.5	-
66KV	电站型	66	YH5WZ-84/221	84	67.2	121	50	-	-	-	221	188	254		100
		66	YH5WZ-90/235	90	72.5	130	50	-	-	-	235	201	270		100
		66	YH10WZ-84/221	94	67.2	121	50	-	-	-	221	188	248		65
		66	YH10WZ-90/235	90	72.5	130	50	-	-	-	235	201	264
	线路型	66	YH5WX-96/250	96	75	140	50	-	-	-	250	213	288
		66	YH5WX-96/275	96	75	154	50	-	-	-	275	234	316
		66	YH5CX-75/218	75	-	-	-	117*	218	20	218	-	246
110KV	电站型	110	YH5WZ-100/260	100	78	145	50	-	-	-	260	221	299
		110	YH5WZ-102/266	102	79.6	148	50	-	-	-	266	226	305		100
		110	YH5WZ-108/281	108	84	157	50	-	-	-	281	239	323
		110	YH10WZ-100/260	100	78	145	50	-	-	-	260	221	291
		110	YH10WZ-102/266	1032	79.6	148	50	-	-	-	266	226	297		65
		110	YH10WZ-108/281	108	84	157	50	-	-	-	281	239	315		65
	线路型	110	YH5WX-108/281	108	84	157	50	-	-	-	281	239	323		100
		110	YH5WX-108/309	108	84	173	50	-	-	-	309	263	348		100
		110	YH10WX-108/281	108	84	157	50	-	-	-	281	239	315		65
		110	YH10WX-108/309	108	84	173	50	-	-	-	309	263	348		100
		110	YH5CX-90/260	90	-	-	-	170*	260	20	260	-	292
		110	YH10CX-90/260	90	-	-	-	170*	20	20	260	-	292
		110	YH10CX-90/280	96	-	-	-	170*	280	20	280	-	314	400	65
		110	YH10CX-102/296	102	-	-	-	170*	296	20	296	-	332	400	65
	中性点型	110	YH1.5W-60/144	60	-48	85	50	-	-	-	144	135	-	800	100
	中性点型	110	YH1.5W-72/186	72	58	103	50	-	-	-	186	174	-
220KV	电站型	220	YH10WZ-192/500	192	150	280	50	-	-	-	500	426	560
		220	YH10WZ-200/520	200	156	290	50	-	-	-	520	442	582
		220	YH10WZ-204/532	204	159	296	50	-	-	-	532	452	594	600	65
		220	YH10WZ-216/562	216	168.5	314	50	-	-	-	562	478	630
	中性点型	220	YH1.5W-144/320	144	116	205	50	-	-	-	320	299	-

避雷器结构：无间隙（W）、带串联间隙（C）、带并联间隙（B）。

**避雷器新旧型号对照表**
使用场所	系统额定电压	新版标准GB11032-2000		旧版标准GB11032-1929		2ms方波电压（A）
使用场所	系统额定电压	型号	持续运行电压 (kV)	型号	持续运行电压 (kV)	2ms方波电压（A）
配电	3	YH5WS-5/15	4	HY5WS-3.8/15	2	100
	6	YH5WS-10/30	8	HY5WS-7.6/30	4	100
	10	YH5WS-17/50	13.6	HY5WS-12.7/50	6.6	100
电站	3	YH5WZ-5/13.5	4	HY5WZ-3.8/13.5	2	150
	6	YH5WZ-10/27	8	HY5WZ-7.6/27	4	150
	10	YH5WZ-17/45	13.6	HY5WZ-12.5/45	6.6	150
	35	YH5WZ-51/134	40.8	HY5WZ-42/134	23.4	400
	110	Y10W-96/235	75	Y10W-96/238	73	600
		Y10W-100/260	78	Y10W-100/260	73	600
		Y10W-102/266	79.6	Y10W-102/255	73	600
		Y10W-108/281	84	Y10W-108/268	73	600
	220	Y10W-192/500	150	Y10W-192/476	146	800
		Y10W-200/520	156	Y10W-200/520	146	800
		Y10W-204/532	159	/	/	800
		Y10W-216/562	168.5	/	/	800
电容器组	3	YH5WR-5/13.5	4	HY5WR-3.8/13.5	2	400
	6	YH5WR-10/27	8	HY5WR-7.6/27	4	400
	10	YH5WR-17/45	13.6	HY5WR-12.7/45	6.6	400
	35	YH5WR-51/134	40.8	HY5WR-42/134	23.4	400
	35	YH10WR-51/134	40.8	HY10WR-42/134	23.4	400
电动机	3.15	YH2.5WD-4/9.5	3.25	HY2.5WD-3.8/9.5	2	200
	6.3	YH2.5WD-8/18.7	6.3	HY2.5WD-7.6/19	4	200
	10.5	YH2.5WD-13.5/31	10.5	HY2.5WD-12.7/31	6.6	200
发电机	3.15	YH5WD-4/9.5	3.2	HY5WD-3.8/9.5	2	400
	6.3	YH5WD-8/18.7	6.3	HY5WD-7.6/19	4	400
	10.5	YH5WD-13.5/31	10.5	HY5WD-12.7/31	6.6	400
	13.8	YH5WD-17.5/40	13.8	HY5WD-16.7/40	9.8	400
	15.75	YH5WD-20/45	15.8	HY5WD-19/45	16	400
电机中性点	3.15	YH1.5WD-2.4/6	1.9	HY1WD-2.3/6		200
	6.3	YH1.5WD-4.8/12	3.8	HY1WD-4.6/12		200
	10.5	YH1.5WD-8/19	6.4	HY1WD-7.6/19		200

注：（W）为无间隙、（C）为带串联间隙、（B）带并联间隙。为便于用户对所需产品进行合理选型，避免在购买和使用中产生误解，高所电气有限公司将氧化锌避雷器有关产品新、旧型号及相关参数列于上表。如有特殊要求，请详细说明。
