概述：
    ZN28－12系列真空断路器为额定电压12KV，三相交流50HZ的交流高压户内开关设备。产品符合GB1984－89标准，该产品总体结构为开关本体与操作机构一体安装或开关本体与操作机构分离安装两种形式。一体式结构即为ZN28－12基本型；分体式结构 ZN28A12型，适应于各种固定式开关柜，如GG－1A(Z)XGN2A10(Z)等。
    该产品可配用CD17、CD10A型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构。

使用环境条件：
◆ 海拔高度：2000m及以下(2500m为高原型)；
◆ 环境温度：上限+40℃，下限－15℃(允许在时－30℃储运)；
◆ 相对湿度：日平均值不大于95％，月平均值不大于90％；水蒸汽压日平均值不大于2.2kPa；水蒸汽压月平均值不大于1.8kPa，在高温度期间温度急降时可能凝露；
◆ 周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染；
◆ 地震烈度不超过8°；
◆ 无火灾、爆炸、严重污秽及剧烈振动的场所。

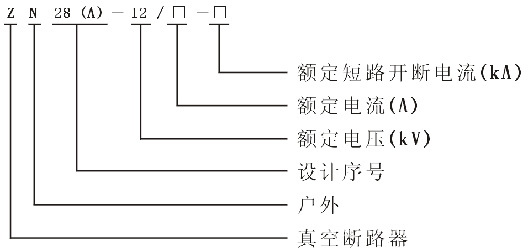

型号及含义：

产品结构和工作原理
◆ 本产品自身不带操动机构，使用时必须配用合适的操动机构。
   本产品装设中封式纵磁场真空灭弧室、主轴、分闸弹簧、油缓冲器等部件安装在框架中，机架的后端设有安装孔，供断路器安装固定用。机架前面水平装设六个大爬距绝缘子，上绝缘子固定静支架，下绝缘子固定动支架，动静支架的前部兼作进出线端子，真空灭弧室装设在动静支架之间，主轴通过绝缘拉杆、拐臂与真空灭弧室动导杆连接，动静支架之间还装有大爬距绝缘杆，将两者连接一体，提高了整体钢度。
◆ 工作原理
   真空断路器配用中封式纵磁场真空灭弧室，当动、静触头在操动机构的作用下带电分闸时，触头间隙将燃烧真空电弧，并在电流过零时熄灭电弧，由于触头的特殊结构，燃弧时间触头间隙会产生适当的纵向磁场，这个磁场可使电弧均匀分布在触头表面，维护低的电弧电压，并使真空火弧室具有较高的弧后介质强度恢复速度，小的电弧能量和小的电腐蚀速度，从而提高了断路器开断短路电流的能力和电寿命。

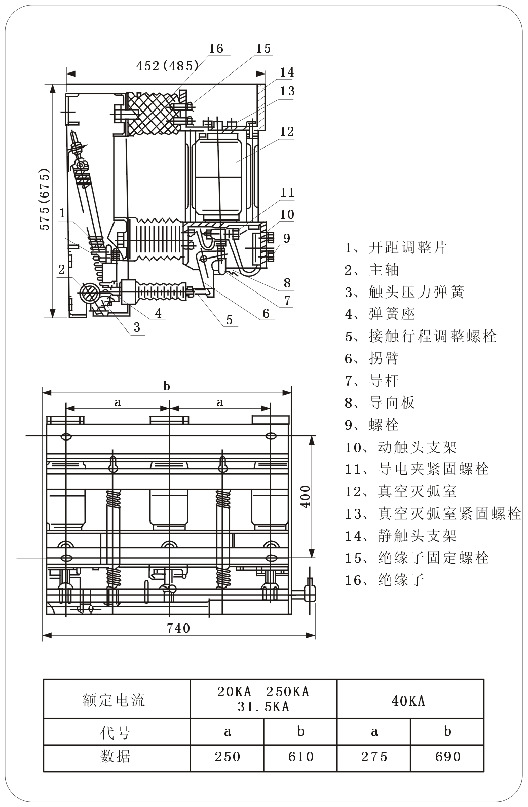

外形及安装尺寸

主要技术参数
