1. 概述
ZW32-12 /1250- □□型柱上真空断路器（以下简称高压真空断路器）为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。也可作为电网的分段开关，加装控制器后，可实现配网自动化。

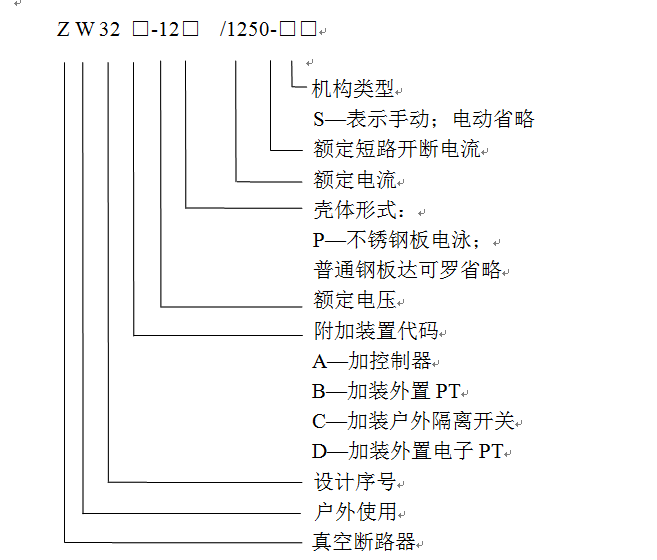

1.1 高压真空断路器产品型号名称及含义
1.1.1 型号：ZW32□-12□/1250-□□ 户外交流高压真空断路器。
1.1.2 含义：
例：ZW32C-12P/1250-20表示户外交流高压真空断路器、加户外隔离开关、电泳不锈钢外壳、电动机构、额定开断电流为25KA。
1.1.3 引用标准
GB4585.2 《交流系统用高压绝缘子人工污秽试验方法固 体层法》
GB1984 《交流高压断路器 》
GB11022 《高压开关设备通用技术条件》
GB311.1 《高压输变电设备的绝缘配合》
DL/T 593 《高压开关设备的共用订货技术条件》
DL/T 402 《交流高压断路器订货技术条件》
GB2706 《交流高压电器动、热稳定试验方法》
GB3309 《高压开关设备在常温下的机械试验》
DL403 《10~35KV户内高压真空断路器订货技术条件》
DL/T 593 《交流高压开关柜和元部件凝露及污秽试验技术条件》
GB763 《交流高压电器在长期工作时的发热》
1.1.4 使用的环境条件
a. 海拔高度不超过1000米;
b. 周围空气温度：－45°C∽+40°C；
日温差：日变化25°C；
c. 风速不大于35m/s；
d. 无易燃、易爆炸危险化学腐蚀及剧烈振动的场所。
1.1.5 主要技术参数见表 1：
1.1.6 机械特性见表2：
2. 结构特点
2.1 结构
高压真空断路器由支柱、底座和供安装、固定、搬(吊)运用的悬架三部分组成。
外形结构及安装尺寸见图一。
2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠,具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
表 1
|
序号 |
项目 |
单位 |
数值 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定频率 |
Hz |
50 |
|
3 |
额定电流 |
A |
1250 |
|
4 |
额定短路开断电流 |
KA |
25 |
|
5 |
额定峰值耐受电流（峰值） |
KA |
63 |
|
6 |
额定短时耐用受电流 |
KA |
25 |
|
7 |
额定短路关合电流 （峰值） |
KA |
63 |
|
8 |
机械寿命 |
次 |
10000 |
|
9 |
额定短路开断电流开断次数 |
次 |
30 |
|
10 |
工频耐压（1min）：（湿）（干）相间、对地/断口 |
KV |
30/42/48 |
|
11 |
雷电冲击耐受电流（峰值）相间、对地/断口 |
KV |
75/85 |
|
12 |
二次回路1min工频耐压 |
KV |
2 |
表二
|
序号 |
参数名称 |
单位 |
数据 |
|
1 |
触头开距 |
mm |
9±1 |
|
2 |
触头超行程 |
mm |
2±0.5 |
|
3 |
分闸速度 |
m/s |
1.0±0.2 |
|
4 |
合闸速度 |
m/s |
0.6±0.2 |
|
5 |
触头合闸弹跳时间 |
ms |
≤2 |
|
6 |
相间中心距离 |
mm |
340＋1.5 |
|
7 |
三相分合闸不同期性 |
ms |
≤2 |
|
8 |
各相导电回路电阻 |
μΩ |
＜80 |
|
9 |
合闸时间 |
ms |
≤60 |
|
10 |
分闸时间 |
ms |
≤60 |
2.1.2高压真空断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。
2.1.3断路器的合、分闸可手动或电动操作，亦可遥控。
2.1.4操作机构新颖、简单、动作可靠，体积小、机械寿命可达1万次，储能电机为直流永磁电机。
2.2主要性能
2.2.1配外置干式电压互感器，使断路器自具操作电源；并可加装避雷器（根据用户要求可装于电源侧或负载侧）。
2.2.2加装户外隔离开关和高压真空断路器形成一体化，断路器与隔离开关具有可靠的机械联锁装置。
2.2.3可以与电力负荷监控系统配合使用。
2.2.4根据用户需要可安装50/5~600/5套管式电流互感器。
2.2.5加装外置电子PT。
2.2.6操动机构的电气原理图及接线图见图三。
2.2.7储能电机采用单向永磁直流电动机，其技术数据如表3：
表3
|
型 号 |
53ZY-CJD01B |
53ZY-CJD02B |
53ZY-CJD03B |
53ZY-CJD04B |
|||
|
额定工作电压（V） |
-220 |
-110 |
-48 |
-24 |
|||
|
额定电功率（W） |
40 |
||||||
|
正常工作电压范围 |
85%~110% |
||||||
|
额定工作电流（A） |
0.5 |
1.0 |
1.8 |
3.6 |
|||
|
储能时间（S） |
≤8 |
||||||
2.2.7.1手力储能操作采用与机构所配的储能手柄正常操作，其操作力小于100Nm。
2.2.8合闸、分闸电磁铁采用螺管式电磁铁，其技术参数见表4：
2.2.9过流脱扣器技术参数见表5：
|
额定工作电压（V） |
~220 |
~110 |
-220 |
-110 |
-48 |
-24 |
|
额定工作电流（A） |
1.7 |
4.4 |
1.69 |
3.4 |
10 |
6.8 |
|
额定电功率（W） |
374 |
484 |
372 |
374 |
480 |
165 |
|
20°C时线圈电阻值（Ω） |
56 |
15 |
130 |
33 |
4.8 |
3.5 |
|
正常工作电压范围 |
分闸65%~120%额定工作电压，小于30%额定工作电压时不得分闸 合闸85%~120%额定工作电压 |
|||||
表5
|
额定电流5A |
20°C时线圈直流电阻值2.5Ω |
|
正常工作电流范围 |
90%-110%额定电流时可靠分闸，小于90%额定电流不得脱扣 |
2.2.10隔离开关技术参数表6:
表6
|
序号 |
项目名称 |
单位 |
参数 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定电流 |
A |
1250 |
|
3 |
热稳定电流（有效值） |
KA |
25 |
|
4 |
动稳定电流（峰值） |
KA |
63 |
|
5 |
1min工频耐压 |
KV |
42 |
|
6 |
每相回路电阻 |
uΩ |
＜60 |
|
7 |
触刀刚合不同期 |
mm |
＜2 |
3. 安装、使用及维护
3.1 开箱后应检查柱上断路器绝缘支柱有无破裂，产品铭牌、合格证是否与订货单相符，装箱清单是否与实物相符。
3.2 柱上断路器投入运行之前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合、分闸方式进行操作，以检查各指标是否正确。
3.3 断路器可以单杆架设，也可双杆架设。（如图二所示）
3.4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。
3.5 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可以通知制造厂家。
5. 运输、验收及贮存
5.1 运输
运输时必须整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。
5.2 验收
用户收到柱上断路器后应进如下工作：
5.2.1 检查包装是否损坏。
5.2.2 对照产品装箱单检查文件是否齐全、附件及备件是否齐全。
5.2.3 检查柱上断路器铭牌上的技术参数、产品合格证是否符合订货要求。
5.3 贮存
本柱上断路器应存在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。
6. 定货须知
6.1 订货时应说明高压真空断路器的型号及额定值，机构操动方式和电压等级，数量。
6.2 用户可根据使用要求选择相应的功能配置。电流互感器的变比、准确级、容量，电子PT、遥控器、消涌器、配电控制器、隔离开关等功能 。
7. 随机文件
7.1 产品合格证一份；
7.2 安装使用说明书一份；
7.3 产品二次原理及配线图1份；
7.4 检验报告单一份。
