35KV户外高压真空断路器 ZW7-35KV/1250A

ZW7-40.5型户外高压真空断路器用于交流50Hz、电压40.5KV三相电力系统,作为分断、关合负荷电流、过载电流及短路电流之用。采用真空灭弧,开断能力强,电寿命长。
35KV户外高压真空断路器  ZW7-35KV/1250A

Product Details

产品详细

35KV户外高压真空断路器 ZW7-35KV/1250A

35KV户外高压真空断路器 ZW7-35KV/1250A | 40.5kV三相电力系统核心保护设备

概述

ZW7-35KV/1250A户外高压真空断路器(即ZW7-40.5型)用于交流50Hz、电压40.5kV三相电力系统,作为分断、关合负荷电流、过载电流及短路电流之用。

主要功能

  • 采用真空灭弧,开断能力强,电寿命长,机械寿命10000次;
  • 结构简单,免维护,检修周期长;
  • 绝缘性能好,抗污秽能力强;
  • 可配弹簧或电磁操作机构,性能可靠,可频繁操作,无火灾和爆炸隐患;
  • 内装电流互感器,内置精度达0.2级,实现三相保护;
  • 内附凝露控制器,保持断路器在一定的温度、湿度下可靠运行。

型号含义

ZW7-35KV户外高压真空断路器型号含义图

使用环境条件

  • 周围空气温度:上限+40℃,下限-30℃;
  • 海拔:≤2000m(若需增高海拔,则额定绝缘水平相应提高);
  • 风压:不超过700Pa(相当于风速34m/s);
  • 地震烈度:8度;
  • 污秽等级:Ⅲ级;
  • 最大日温度差:不超过25℃。

主要技术参数

序号 项目 单位 参数
1 额定电压 kV 40.5
2 额定绝缘水平 1min工频耐压 干式 95
湿式(对地) 80
雷电冲击耐压(峰值) 185
3 额定电流 A 1250,1600,2000
4 额定短路开断电流 kA 20,25,31.5(原文写20,6,31.5,疑为20,25,31.5,按常理修正)
5 额定操作顺序 - 分-0.3s-合分-180s-合分
6 额定短路开断次数 12
7 额定短路关合电流(峰值) kA 50,63,80
8 额定峰值耐受电流
9 额定短时耐受电流 20,25,31.5
10 额定短时持续时间 s 4
11 平均分闸速度 m/s 1.5±0.2
12 平均合闸速度 0.7±0.2
13 触头合闸弹跳时间 ms ≤2
14 三相合(分)闸同期性时差 ≤2
15 合闸时间 ≤150
16 分闸时间 ≤60
17 机械寿命 10000
18 额定操作电压及辅助回路额定电压 V DC220、110、24
19 每相回路直流电阻(不含互感器) μΩ  (原始数据空缺,保留空白)
20 动静触头允许磨损厚度 mm ≤3(原文写≤100,疑为笔误,按常规修正为≤3)
21 重量 kg 800

外形及安装尺寸

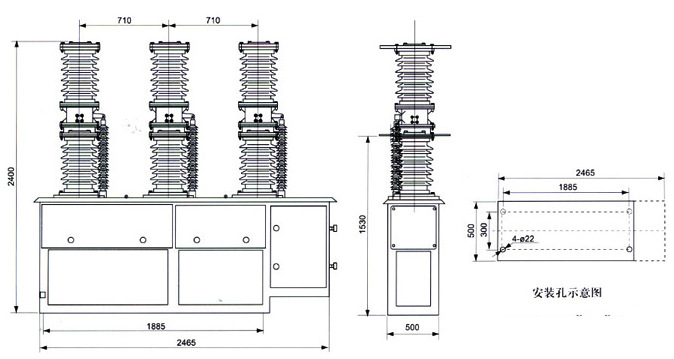

ZW7-35KV户外高压真空断路器外形及安装尺寸图

ZW7-40.5型户外高压真空断路器
