ZW32-12G/630A户外高压真空断路器 | 12kV农网城网配电保护设备

一、概述

ZW32-12G/630A户外高压真空断路器适用于额定电压12kV、交流50Hz的三相电力系统，作为城网分断或联络开关、农网配电系统户外变电站作为出线开关，分、合负荷电流和短路电流。主要适用于农网、城网、矿山、铁道的电力设备改造及建设。

二、型号及其含义

三、结构及特点

• 全密封结构：密封性能好，有助于提高防潮、防凝露性能，适用于高温潮湿地区使用，有效地避免开关因长期户外环境下而引起的机构锈蚀。整体结构紧凑合理、体积小、重量轻（小于80kg）。
• 真空灭弧室：开断性能稳定可靠，触头磨损小，短路开断电流大可达20kA，无燃烧和爆炸危险、安全、免维护。
• 户外专用环氧树脂套筒：增强了潮湿条件下的绝缘稳定性，抗紫外线辐射引起的侵蚀，适用于耐候要求高、运行条件恶劣的环境。
• 操作机构：新颖、简单、动作可靠，机构寿命可达1万次以上。方便实现手动或电动操作，亦可遥控。
• 多功能：可装设二相或三相户外电流互感器，满足控制、测量要求。与控制器配套可实现远方控制、监视等。
• 配置隔离刀：本断路器可配置隔离刀开关，隔离刀开关与断路器本体间有可靠机械联锁装置。

概述及主要技术参数

ZW32-12系列柱式户外高压真空断路器是三相交流50Hz，额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。

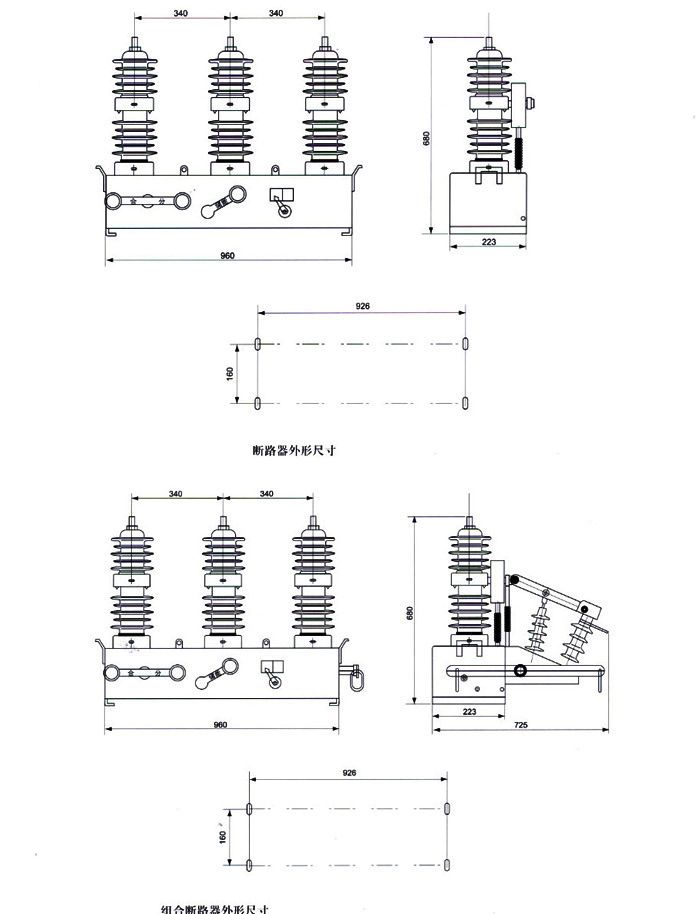

外形图

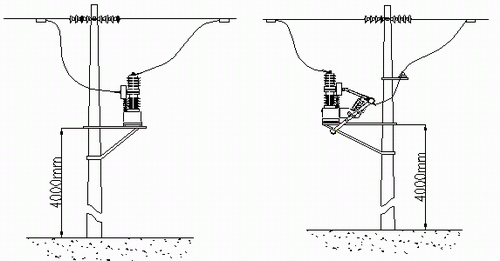

五、安装示意图
