VS1(ZN63)-12/630A户内高压真空断路器 | 12kV户内配电系统保护控制设备

产品概述

VS1(ZN63)-12/630A户内高压真空断路器（ZN63A-12型）适用于三相交流50Hz、10kV的电力系统中作投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。可配用KYN28A-12（GZS1）等中置手车式开关柜，也可配于XGN固定式开关柜。

本产品符合国家标准GB1984《交流高压断路器》、JB3855《3.6-40.5kV户内交流高压真空断路器》和IEC60056《高压交流断路器》标准，满足DL/T403《12-40.5kV户内高压断路器订货技术条件》。

使用环境条件

• 环境温度：上限+40℃，下限-10℃；
• 海拔高度：2000m及以下；
• 相对湿度：日平均相对湿度≤95%；月平均相对湿度≤90%；

  日平均饱和蒸气压≤2.2×10⁻³MPa，月平均饱和蒸气压≤1.8×10⁻³MPa；

• 地震烈度：不超过8度；
• 使用场所无易燃、爆炸危险、化学腐蚀及剧烈振动。

结构特点

• 断路器的灭弧室与操动机构部分采用前后配置方式，通过传动机构连接为一个整体，以保证断路器的总体配合性能。
• 采用中封式陶瓷真空灭弧室，铜铬触头材料及纵磁场触头结构为当今世界公认的优良熄弧方式。
• 真空灭弧室装在采用APG新工艺成型的绝缘筒内，不仅缩小了断路器的整体尺寸，还防止了异物对灭弧的损伤和表面污染。
• 绝缘筒在借鉴国外同类产品优点的基础上，增设内裙边和加强筋，提高了绝缘水平和抗动稳定电流的能力。
• 操动机构采用弹簧储能式，具有电动和手动储能两种功能，断路器工作时储能弹簧的能量通过输出凸轮传递给连杆机构，再通过连杆机构传递到动触头部分。
• 合理的缓冲装置，分闸无反弹，减弱分闸冲击和震动。
• 无需调整，极少维护或免维护。
• 机构寿命高达20000次。

主要技术参数

ZN63A-12(VS1)真空断路器主要技术参数

注：16kA、20kA、25kA、31.5kA对应t=0.3s；40kA对应t=180s

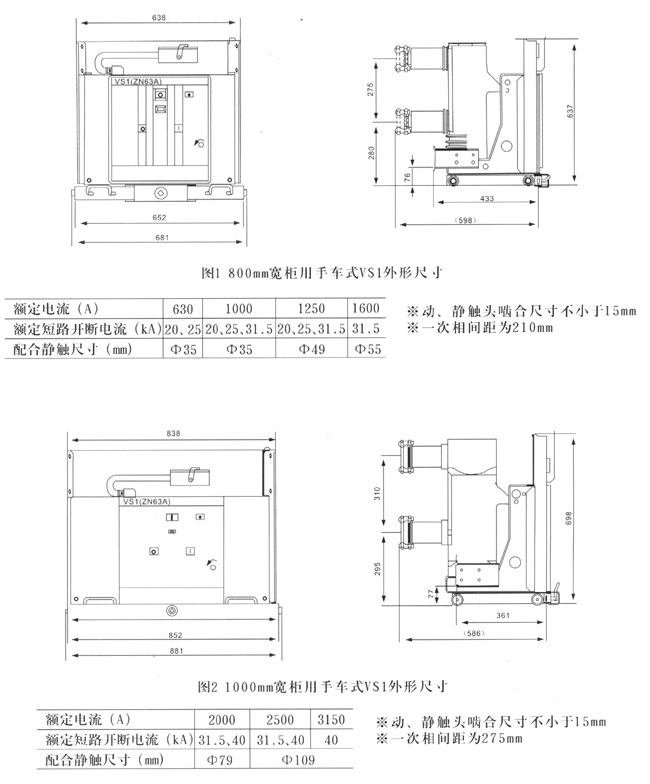

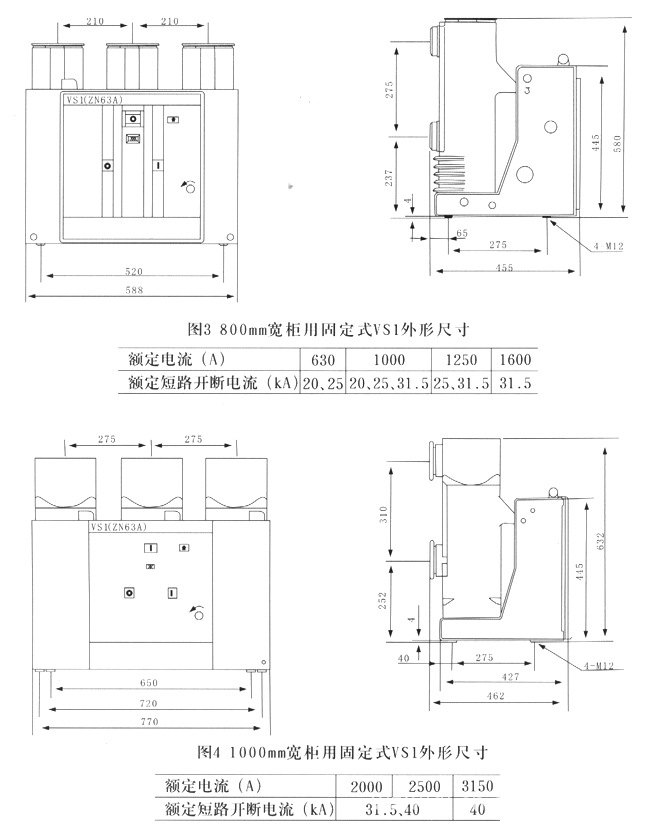

外形安装尺寸图
