概述

ZW32-24KV/630A户外高压真空柱上（杆式）真空断路器（以下简称断路器），是额定电压24kV、50Hz交流三相高压配电网中的控制保护设备。主要用于分断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。

本断路器采用立柱型、干式结构，绝缘可靠，电寿命长、免维护，特别适用于频繁操作场所的要求，更宜于检修、维护能力不强的农村电网安装使用。也可作为电网的分段开关，加装控制器后，可实现配网自动化。符合《GB1984交流高压断路器》、《GB1985交流高压隔离开关和接地开关》、DL/T402、DL/T4.3以及企业标准OHX.520.701的要求。

使用环境条件

• 周围空气温度：上限+40℃，下限-45℃；
• 海拔：≤2000m（若海拔增高，则额定绝缘水平相应提高）；
• 风压：不超过700Pa（相当于风速34m/s）；
• 地震烈度：不超过8度；
• 污秽等级：Ⅳ级。

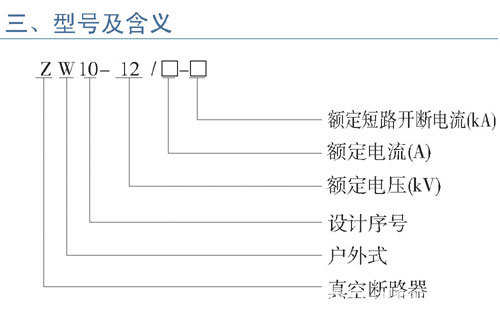

型号及其含义

断路器的装配调整参数

订货须知

• 产品名称、型号、额定电流、额定电压、额定开断电流；
• 额定操作电压及储能电动机额定电压；
• 所配电流互感器电流比及准确级次；
• 箱体外壳的材质及颜色；
• 若有其他特殊要求，订货时协商。
