XRNP-10/0.5A高压限流熔断器 | 电压互感器过载短路保护

一、概述

本产品适用于户内交流50Hz，额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。（通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1）。XRNP-10/0.5A高压限流熔断器是电压互感器保护的可靠选择。

二、特点

• 分断能力高，开断电流可达63KA。
• 功耗小、升温低。
• 动作特别快，安一秒特性要比国内目前生产的同类产品动作快，例如额定电流100A的熔断体，通以1000A预期电流，弧前时间不超0.1S。
• 安-秒特性误差小于±10%。
• 配有弹簧式撞击器，该撞击器具有接触面大，压强小等优点。因此，在推动开关联动锁动作时，不会产生将开关与撞针接触面打碎或击穿的情况发生。
• 规格标准化。
• 有较大的限流作用。
• 产品性能符合GB15166.2国家标准及IEC60282-1国际标准。
• 能可靠开断小开断电流至额定开断电流之间的任何故障电流。另外，还可根据用户需求，生产各类非标准产品。

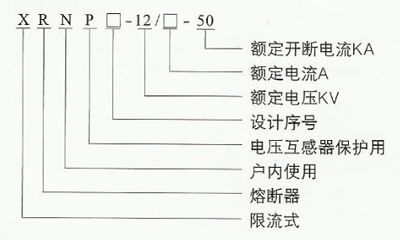

三、产品型号说明

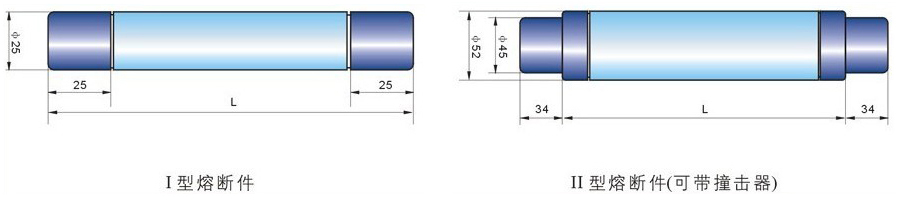

四、技术参数及尺寸图

3.6/40.5Kv（Ⅱ）型熔断件（d=φ51mm）

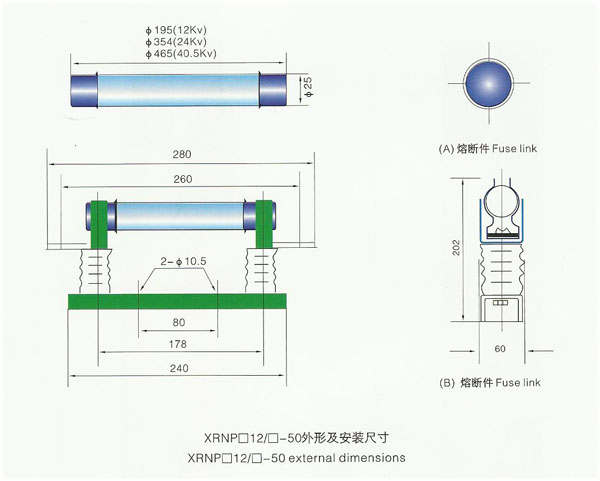

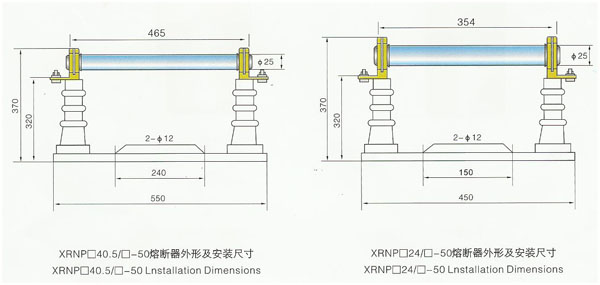

五、外形及安装尺寸

确保XRNP-10/0.5A高压限流熔断器XRNP-10/0.5A~1A电压互感器保护用限流熔断器，分断能力50kA。安装时熔管卡座弹力充足不松动，额定电流严格按互感器铭牌选配不得放大，三相更换时同步更换保证动作一致性。
