本产品适用于户内外50Hz，额定电压3.6Kv系统及7.2Kv、12Kv系统，可与其它保护电器（开关、真空断路器等）配合使用，作为高压电动机及其它电力设备的过载或短路等的保护元件。XRNM高压限流熔断器以其优异的限流特性，广泛应用于高压电动机回路及配电系统中。

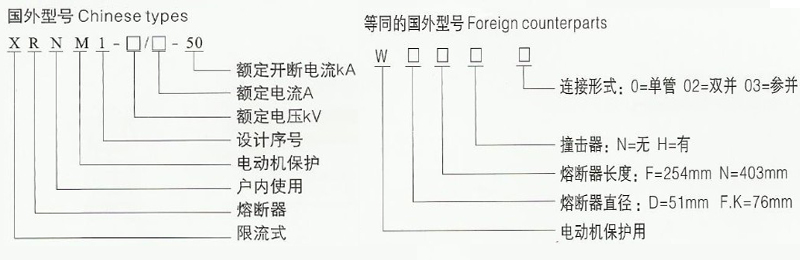

| 型号 | 额定电压Un(KV) | 额定电流In(A) | 直径×长度D×L(mm) | A(mm) | C(mm) | 额定开断电流(KA) | 国外参考型号 |
| XRNM1 | 3.6 | 50 | φ51×254标准尺寸 | 337 | 305 | 63 | WDFHO |
| 63 | |||||||
| 80 | |||||||
| 100 | |||||||
| 125 | |||||||
| 160 | φ76×254标准尺寸 | WKFHO | |||||
| 200 | |||||||
| 224 | |||||||
| 250 | |||||||
| 315 | |||||||
| 355 | |||||||
| 400 | |||||||
| 7.2/12 | 25 | φ76×403标准尺寸 | 486 | 454 | 63 | WFNHO | |
| 31.5 | |||||||
| 40 | |||||||
| 50 | |||||||
| 63 | |||||||
| 80 | |||||||
| 100 | |||||||
| 125 | |||||||
| 160 | |||||||
| 200 | WKNHO | ||||||
| 224 | |||||||
| 250 | φ76×403 / φ88×403 | 50 | WKNHO | ||||
| 315 | |||||||
| 12 | 25 | φ76×600标准尺寸 | 682 | 650 | 63 | WKNHO | |
| 31.5 | |||||||
| 40 | |||||||
| 50 | |||||||
| 63 | |||||||
| 80 | |||||||
| 100 | |||||||
| 125 | |||||||
| 160 | 50 | ||||||
| 200 | |||||||
| 224 |

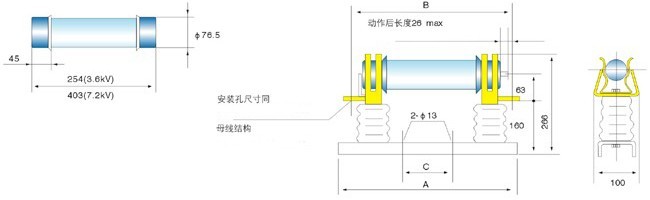

| 型号 | 额定电压(KV) | 主要尺寸(mm) | ||
| A | B | C | ||
| XRNM | 3.6 | 390 | 312 | 340 |
| 7.2 | 500 | 461 | 150 | |

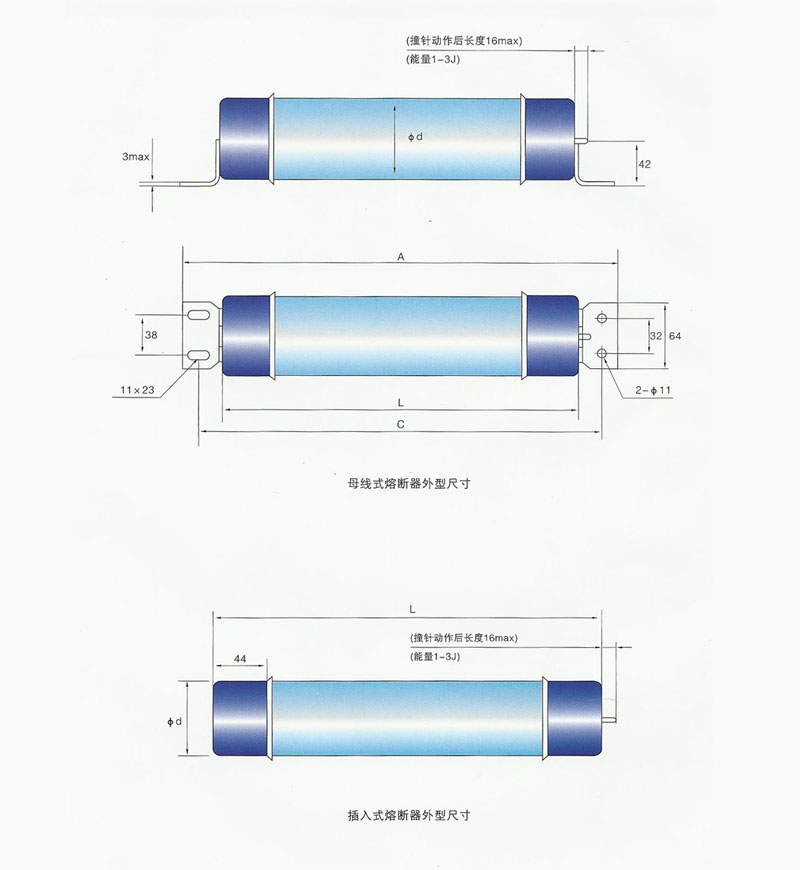

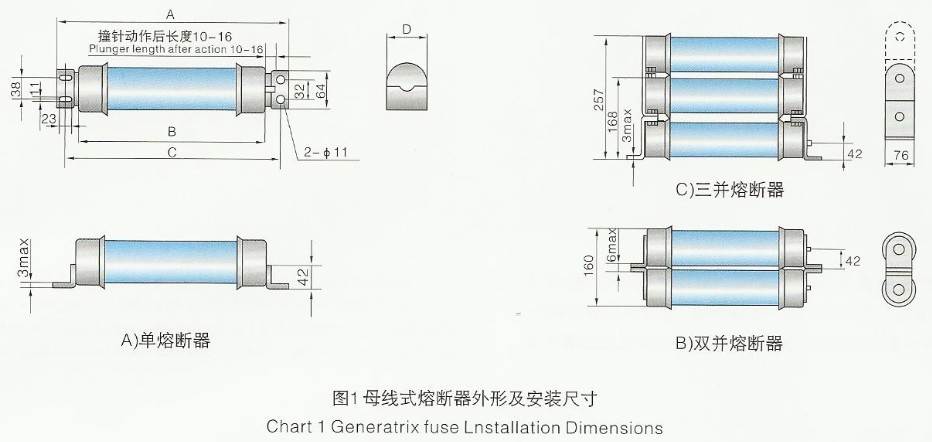

确保XRNM高压限流熔断器XRNM高压限流熔断器适用于电动机回路保护，母线式和插入式两种安装方式。安装时核对额定电流按电动机额定电流1.5倍选配，插入式触头弹簧接触压力均匀，母线式螺栓连接力矩达标。
XRNM高压限流熔断器 | 母线式插入式 高压电动机保护
