高压熔断器
Product Title
Product Details
高压熔断器适用于输电线路和电力变压器短路及过载保护，是保护电力设备不受损害的简单可靠的一种电器。RW10/RXWO-35KV/0.5A户外高压限流熔断器以其优良的限流特性和高断流容量，广泛应用于35kV电力系统中。
户外高压限流熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内，然后用紧固法兰把瓷套固定在棒形支柱绝缘子上。
熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝，当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈去游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。
| 型号 | 额定电压(kV) | 额定电流(A) | 断流容量(三相)(兆伏安) | 切断最大短路电流(千安)限流值 | 过电压倍数不超过 | 重量(kg) | 备注 |
| RW9-35/0.5 | 35 | 0.5 | 2000 | 28 | 2.5倍工作电压 | 19 | 保护电压互感器用 |
| RW10-35/0.5 | 0.5 | 保护电压互感器用 | |||||
| RXWO-35/0.5（注：原文RXW0应为RXWO） | 0.5 | 保护电压互感器用 | |||||
| RW9-35/2 | 2.0 | 600 | 保护电力线路用 | ||||
| RW10-35/2 | 2.0 | 保护电力线路用 | |||||
| RXWO-35/2（注：原文RXW0应为RXWO） | 2.0 | 保护电压互感器用 | |||||
| RW9-35/3~10 | 3~10 | 保护电力线路用 | |||||
| RW10-35/3~10 | 3~10 | 保护电力线路用 | |||||
| HRXWO-35/3~10（注：原文HRXW0应为HRXWO） | 3 | 保护电压互感器用 |

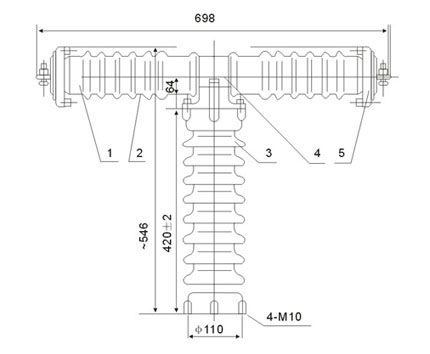

1. 熔体管 2. 瓷套 3. 棒形支柱绝缘子 4. 紧固法兰 5. 接线端帽
确保RW10/RXWO-35KV/0.5A户外高压限流熔断器RW10/RXWO-35KV户外限流熔断器安装时底座支架与横担螺栓紧固，熔管两端接触压力60±10N，熔丝额定电流按保护设备额定容量精准选配，运行中巡视外观有无裂纹鼓包。
RW10/RXWO-35KV/0.5A户外高压限流熔断器 | 35kV输电线路及变压器保护
