高压熔断器适用于输电线路和电力变压器短路及过载保护，是保护电力设备不受损害的简单可靠的一种电器。HRW10/HRXWO-35KV/0.5A户外高压限流熔断器以其优良的限流特性和高断流容量，广泛应用于35kV电力系统中。
HRXWO型户外高压限流熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内，然后用紧固法兰把瓷套固定在棒形支柱绝缘子上。
熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝，当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈去游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。
| 型号 | 额定电压(kV) | 额定电流(A) | 断流容量(三相)(兆伏安) | 切断最大短路电流(千安)限流值 | 过电压倍数不超过 | 重量(kg) | 备注 |
| HRW9-35/0.5 | 35 | 0.5 | 2000 | 28 | 2.5倍工作电压 | 19 | 保护电压互感器用 |
| HRW10-35/0.5 | 0.5 | 保护电压互感器用 | |||||
| HRXWO-35/0.5（注：原文HRXW0应为HRXWO） | 0.5 | 保护电压互感器用 | |||||
| HRW9-35/2 | 2.0 | 600 | 保护电力线路用 | ||||
| HRW10-35/2 | 2.0 | 保护电力线路用 | |||||
| HRXWO-35/2（注：原文HRXW0应为HRXWO） | 2.0 | 保护电压互感器用 | |||||
| HRW9-35/3~10 | 3~10 | 保护电力线路用 | |||||
| HRW10-35/3~10 | 3~10 | 保护电力线路用 | |||||
| HRXWO-35/3~10（注：原文HRXW0应为HRXWO） | 3 | 保护电压互感器用 |

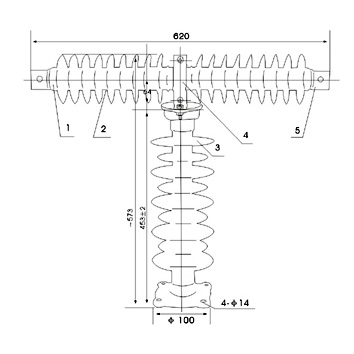

1.熔体管，2.硅橡胶套，3.棒式支柱绝缘子，4.紧固法兰，5.接线端帽
确保HRW10/HRXWO-35KV/0.5A户外高压限流熔断器HRW10/HRXWO-35KV户外限流熔断器适用于35kV线路及变压器保护。安装时熔管安装角度垂直±5°内，上下接线端子防水罩完好，熔断动作后三相同时检查更换受损熔管。
