ZSW-110/6支柱绝缘子—户外棒形瓷支柱绝缘子

产品概述

ZSW-110kv/6支柱绝缘子是户外棒形瓷质支柱绝缘子，适用于110kV变电站及配电装置中作带电部分绝缘和支持。采用瓷质实心结构，机械强度高运行安全可靠，防污型设计满足不同污秽等级环境要求。

型号说明

ZSW-110KV系列支柱绝缘子型号含义：Z-支柱绝缘子，S-户外，W-防污型，数字-电压等级(kV)/弯曲强度(kN)。

技术参数

绝缘子类型：瓷质棒形支柱绝缘子

绝缘子型号：ZSW-110/6

电压等级：110kV

弯曲强度：6kN

爬电距离：3050mm

防污等级：防污型

工频干耐受电压：300kV

工频湿耐受电压：230kV

需电金波冲击耐受电压：550kV

重量：76KG

总高：1200mm

绝缘子适用环境温度：-40℃~+40℃，（部分产品可用于4000m海拔高度地区使用）

   绝缘子瓷件为实心结构，胶装部分采用柱体上砂结构，瓷配方、性能优异、经实际运行、可靠性非常高。上砂用的砂子是专用的经过严格工艺控制的造粒砂，具有与瓷体优良的结合性能和合理的膨胀系数，能有效地提高产品的机械强度。产品的法兰结构合理，受力时应力分布均匀。其材料为机械强度高的球墨铸铁，表面热镀锌。具有优良的抗锈蚀能力。胶装用水泥为高标号水泥，加上合理的养护工艺，使瓷的强度得到了充分的发挥。任何电压等级的产品皆为单柱式，具有结构简单，运行使用寿命长和维护工作量少等优点。为保证绝缘子的可靠性，对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验。

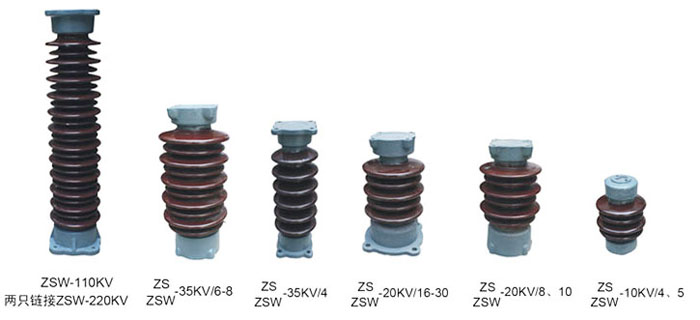

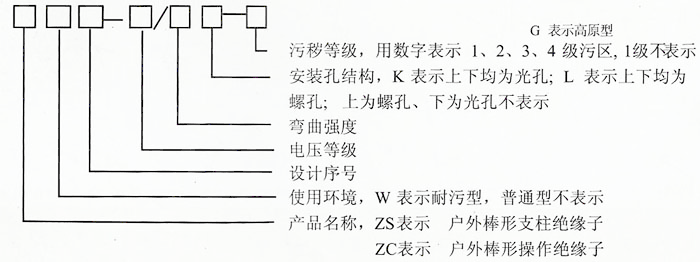

型号说明



例1：zsw2-220/16k-3
表示户外棒形支柱绝缘子、耐污性、设计序号为2、220kv电压等级、16kN弯曲强度、上下法兰均为光孔、用于3级污区。
例2：ZSI-110/4L
表示户外棒形支柱绝缘子、普通型、设计序号为1、110kV电压等级、4kN弯曲强度、上下法兰均为螺孔、用于I级污区

技术参数

一、绝缘子的耐污性能优良：
支柱绝缘子的防污能力主要取决于绝缘子结构及伞裙的造型。我国电力设计研究部门在该方面做了细致的研究工作。通过设计、优选、人工与自然污秽试验优选，后确定了以大、小伞相间、伞下带棱的绝缘子伞裙。用该伞裙研制的额定电压126kV、252kV 弯曲破坏负荷不小于12kV、爬电比距25mm/kV的绝缘子，在0.12mg/cm²等值盐密下，可长期耐受运行相电压，即绝缘子3级的爬电距离，可耐受4级等值盐密污秽。额定电压550kV爬电比距为25mm/kV的绝缘子可在0.06mg/cm² 等值盐密下长期运行。绝缘子的耐污水平在国内，其耐受等值盐密值高出同样爬距、等径伞裙同类产品的三分之一。电力试验研究院对绝缘子进行了人工污秽耐受电压试验结果表明，爬电比距31mm/kV的绝缘子耐受值盐密为0.25mg/cm²。

二、绝缘子低温机械性能良好。
为检验产品的低温机械性能，对支柱绝缘子进行冷冻试验。经过几次温度循环后，在低温下将试晶做弯曲破坏试验。试验结果证明绝缘子在-40℃条件下弯曲破坏强度与室温相比无明显变化。

三、绝缘子机械强度高、分散性小，运行安全可靠。

技术特点

ZSW系列支柱绝缘子具有以下技术特点：

• 采用大伞、小伞相间设计，伞下带棱，耐污性能优异
• 瓷质实心结构，机械强度高分散性小
• 低温机械性能良好，-40℃条件下弯曲强度无明显变化
• 适用于不同污秽等级环境，爬电距离可选范围广
