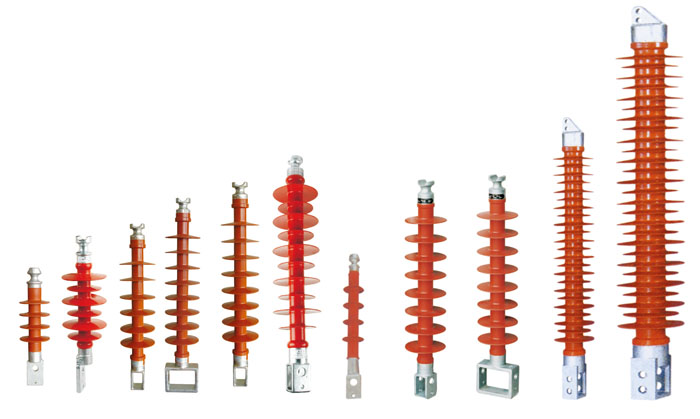

FS3复合横担绝缘子—线路横担绝缘子

产品概述

FS3复合横担绝缘子适用于10-35kV输配电线路作横担绝缘支持，常用的横担绝缘子和线路绝缘子产品。采用硅橡胶伞套与玻璃纤维环氧芯棒复合结构制造，具有重量轻、机械强度高、耐污闪性能优异等特点。

复合横担绝缘子具备有效地利用狭窄的走廊开压送电的能力，适用于城网技术改造，能降低杆塔高度，节约大量的人力、物力和财力，由于其弯曲强度高，可防止瓷横担容易出现的级连断裂事故，是瓷横担所无法替代的优质产品

      绝缘芯棒简称环氧树脂玻璃纤维引拔棒，为复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具、以及承受机械负荷等多重作用，具有很高的抗张强度，可达600Mpa以上，是普通钢材的2倍，更是瓷材料绝缘子的5至8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀、耐老化、电绝缘等**性能。并且具有很高的污闪电压和耐碎性能，电压分布均匀；与瓷绝缘子相比，在同等条件下闪络电压是瓷绝缘子的2倍以上。

    生产销售的FS复合横担绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子关键的“界面电气击穿”问题。金具与芯棒的联接采用国际上好的的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。高所电气的生产设备和制造工艺，齐全的检测设备及检测手段，保证了绝缘子产品的各项技术指标均达到相关的国际标准，为高电压输变电线路的新一代高性能绝缘子。

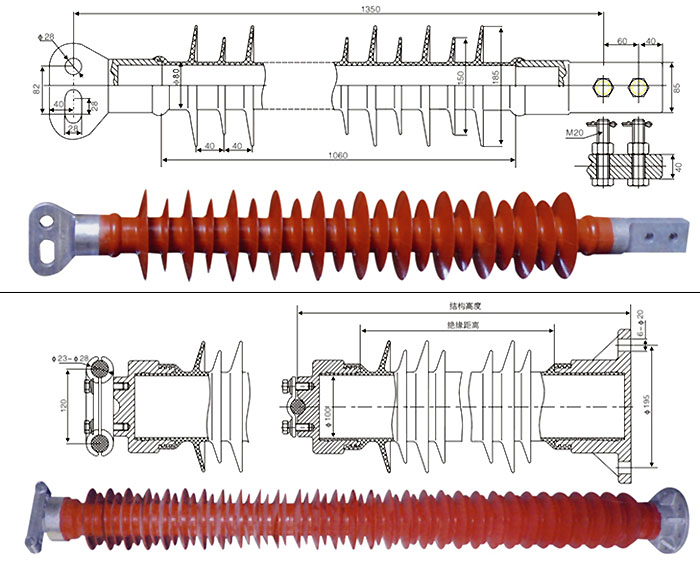

外观尺寸

技术参数
