概述
JLSZV-35kv高压计量组合式互感器(带表称为电力计量箱)，分别适用于50Hz或60Hz三相交流、额定电压为35kV电网上用作电能计量，并安装在供电变压器的高压侧，仪表箱内装三相有功电度表及无功电度表，或者有功无功组合电子表，是用来直接测量高压线路中有功和无功电能的计量设备。对防止窃电、节约能源、加强供电管理具有重要作用。各项指标符合国家GB20840.2-2014，20840.1-2010，GB20840.3-2013和企业Q/YCD003-2003标准要求，产品经国家变压器监督检验中心检验合格，是国家经贸委批准列入第三批全国城乡电网建设与改造推荐产品。产品可取代油浸式电力计量箱。JLSZV-35kV高压计量组合式互感器满足35kV大电流、高精度计量要求，额定绝缘水平符合GB 20840标准，适用于变电站及大用户关口计量。

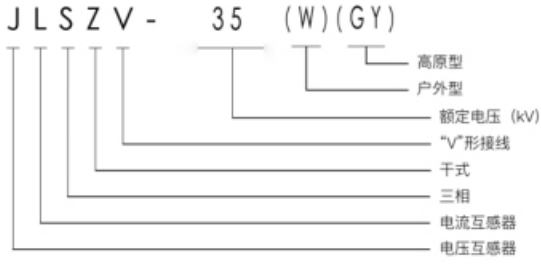

产品型号及含义
结构简介
JLSZV35系列三相户外、干式、宽负荷组合互感器(带表称计量箱)，产品单元件组件采用户外环氧树脂浇注绝缘，由单元件组装为一体（或者分体）结构，使产品拥有了抗紫外线、耐老化、防雨淋等优点。产品可做单、双、三电流比，0.2S级的高精度保证宽负荷下准确计量。双、三电流比采用二次抽头结构。
三相两元件电力计量箱（组合互感器）
三相三线组合互感器(二元件)由两只单相电压互感器(PT)及两只电流互感器(CT)组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串联。底部安装支架处焊有接地螺丝。
三相三元件电力计量箱（组合互感器）
三相三元件电力计量箱（组合互感器）Y/Y0接法的计量箱是在三相二元件VV接法的基础上改进的新代产品，因为随着现今社会的不断发展，电网负荷情况也不断发展和变化，例如：电气化铁道的单相整流、电炉冶炼、整流电解等及电网中存在的谐波、相负荷的不平衡都可能在V/V接法中产生负序或谐波没有通路而造成计量不准确（据实测Y/Y0接法可增收3％-15％），所以我厂新研制出Y/Y0接法的计量箱，以便适应在复杂的运行情况下都能保证准确计量，配合当前电能管理的改革。本计量箱具有计量灵活的特点，如采用单相电度表可监测到各相负荷的运行情况以便及时发现问题。若负荷变化大时，请采用S级（计量范围从额定电流1％-120％）电流互感器与1.5A-6A等宽负荷电度表配合使用更好，免除经常更换变比的麻烦。
仪表箱与组合互感器的二次绕组出线接起来，仪表箱内装三相有功电度表和无功电度表各一块或者是三相有功无功组合电能表，从观察窗箱内可清楚地读出数字。
该系列产品结构上具有如下特点：
（1）JLSZV-35系列组合互感器为干式单元件组装而成，不存在渗漏油问题，因此实现了无油化；
（2）电压、电流均用树脂浇注而成，象积木式的结构，便于更换，易于维护，节约费用；
（3）产品精度高，电流互感器可达0.2S级，实现了宽负荷计量；
（4）材质的使用，使产品具有动、热稳定性能高；
（5）电压部分可带220V辅助绕组，为开关等提供电源。
主要技术参数
电压部分主要技术参数
| 产品型号 | 额定一次电压(kV) | 设备**电压(kV) | 额定二次电压(V) | 准确等级及输出容量COSφ=0.8(滞后)(VA) | 最大输出容量(VA) | |
|---|---|---|---|---|---|---|
| JLSZV-6 | 6 | 7.2 | 100 | 20 | 30 | 320 |
| JLSZV-10 | 10 | 12 | 100 | 20 | 30 | 640 |
| JLSZV-35 | 35 | 40.5 | 100 | 30 | 30 | 850 |
电流部分主要技术参数
| 额定一次电流（A） | 额定二次电流（A） | 1s短时热电流(kA) | 额定动稳定电流(kA) | 0.2S | 0.2 | 0.5S |
|---|---|---|---|---|---|---|
| 2.5；3；5；7.5；10；15；20；25；30；40；50；60；75；100；150；200；300；400；500；600；800 | 5 | 75×1n | 187.5×1n | 10 | 10 | 10 |
| 1.25~2.5；2.5~5；5~10；7.5~15；10~20；15~30；20~40；25~50；40~80；50~75；50~100；75~150；100~200；150~300 | 5 | 75×1n | 187.5×1n | 10 | 10 | 10 |
备注:双变比规格:双变比的二次电流有注明，电流比为1S1、1S2、1S3；2S1、2S2、2S3；其中接1S1、1S2；2S1、2S2为小电流变比；接1S1、1S3；2S1、2S3为大电流变比，其电流变比接法应按对应的变压器容量选择。
电压互感器误差限值表
| 准确度等级 | 额定电压百分数% | 比值差(±%) | 相角差(±分) | 二次负荷(VA) |
|---|---|---|---|---|
| 0.5 | 80、100、120 | ±0.5 | ±20 | 5~20 |
| 10~40 | ||||
| 0.2 | 80、100、120 | ±0.2 | ±10 | 5~20 |
| 10~40 |
电流互感器误差限值表
| 准确度等级 | 比值差(±%) | 相位差(±分) | ||||
|---|---|---|---|---|---|---|
| 5 | 20 | 100~120 | 5 | 20 | 100~120 | |
| 0.5S | 1.50 | 0.75 | 0.5 | 90 | 45 | 30 |
| 0.2S | 0.75 | 0.35 | 0.2 | 30 | 15 | 10 |

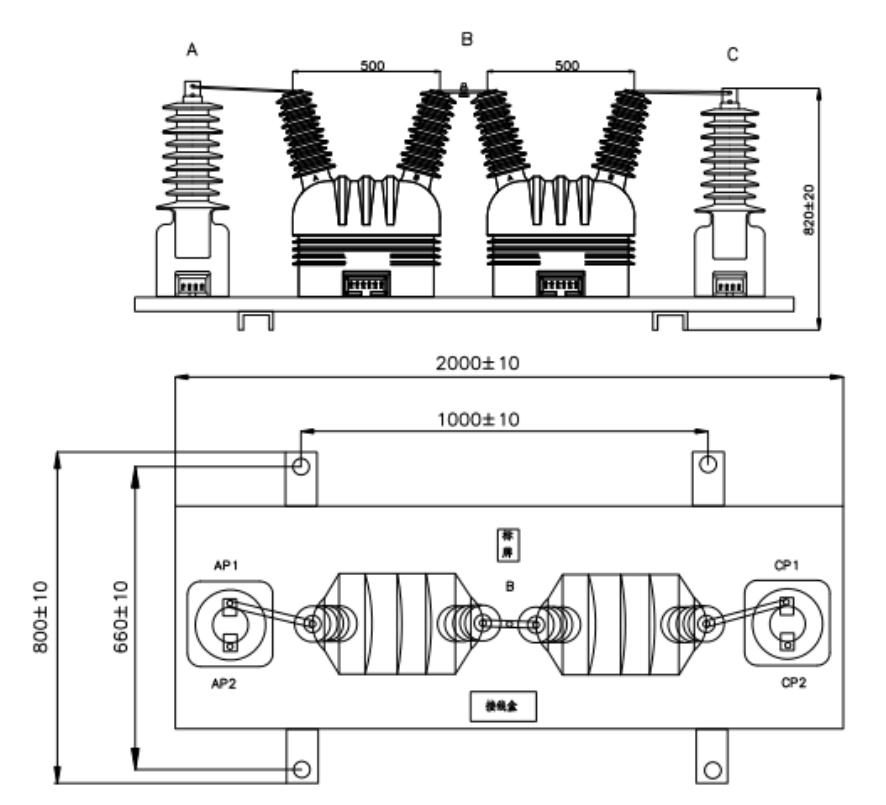

外形和底部安装尺寸（单位：mm）
JLSZV-35W "V/V"接法三相三线两元件
确保JLSZV-35kv高压计量组合式互感器为。。
JLSZV-35kV户外计量箱额定绝缘水平满足GB 20840标准。安装时底座水平基座预埋地脚螺栓，一次接线端子接触面涂导电膏，二次侧接地防干扰，计量仪表接线盒密封防潮。JLSZV-35kv高压计量组合式互感器 | 户外干式宽负荷电能计量设备
