高压互感器
Product Title
Product Details
产品概述
JLSZV-10三相三线制干式计量箱(户外树脂浇注式)是在同类产品的基础上改进而成，适用于额定频率50Hz，额定电压10kV、6kV的户外电力系统中做电能计量，是老式油浸产品理想的替代产品。JLSZV-10三相三线制干式计量箱采用环氧树脂浇注绝缘，可同时完成电压、电流采样，是10kV配电网关口计量和负控终端的**方案。
本系列产品由电压电流组合互感器和计量仪表箱两部分组成，互感器内装有两只独立的电压和电流互感器分装于A相、C相，组合互感器外侧壁装有功、无功电度表，以及实验用的联合连接盒，运行时用表箱罩住以防窃电。
JLSZV-10型产品的内芯采用环氧树脂浇注，外壳采用钢桶，以避免阳光紫外线对环氧树脂浇注体的直射造成损伤。

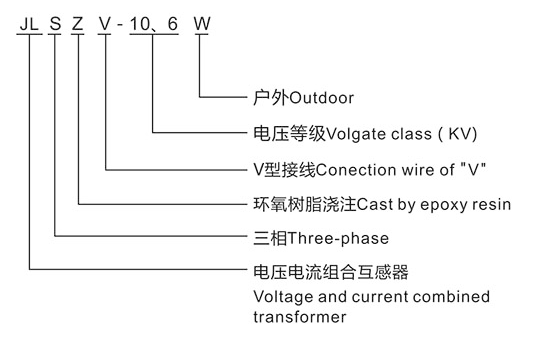

型号含义
技术参数
产品符合标准：GB17201-1997
准确等级：0.2S、0.5S、0.5
额定短时热电流倍数：80lln-1s
额定动稳定电流倍数：200lln
额定电压比：10000/100
额定一次电流：5-400A
额定二次电流：5A或1A
额定容量：电压部分0.2级，2×15VA；电流部分0.2S、0.2级，2×10VA
电压部分技术参数
型号 额定电压比 准确级及额定二次输出 极限输出(VA) 额定绝缘水平(kV) JLSZV-6W 6000/100 0.2-2×20电流部分技术参数
| 额定一次电流(A) | 单变比 | 准确级及额定二次输出 | 1秒热稳定电流(kA) | 额定动稳定电流(kA) | ||
|---|---|---|---|---|---|---|
| 0.2S | 0.5S | 0.5 | ||||
| 7.5-10-15 | 7.5 | 10 | 10 | 15 | 1.0 | 2.5 |
| 10-15-20 | 10 | 1.5 | 3.75 | |||
| 15-20-30 | 15 | 2.4 | 6.0 | |||
| 20-30-40 | 20、25 | 3.0 | 7.5 | |||
| 30-40-50 | 30 | 4.5 | 11 | |||
| 40-50-76 | 40 | 8 | 20 | |||
| 50-75-100 | 50 | 9 | 22.5 | |||
| 75-100-150 | 75 | 12 | 30 | |||
| 100-150-200 | 100 | 16 | 40 | |||
| 150-200-300 | 150 | 24 | 60 | |||
| 200-300-400 | 200、250 | 32 | 80 | |||
| 300-400-500 | 300 | 45 | 80 | |||
| 400-500-600 | 400 | 60 | 100 | |||
| 500-600-800 | 500-100 | 80 | 100 | |||
| 600-800-1000 | 500-100 | 80 | 100 | |||

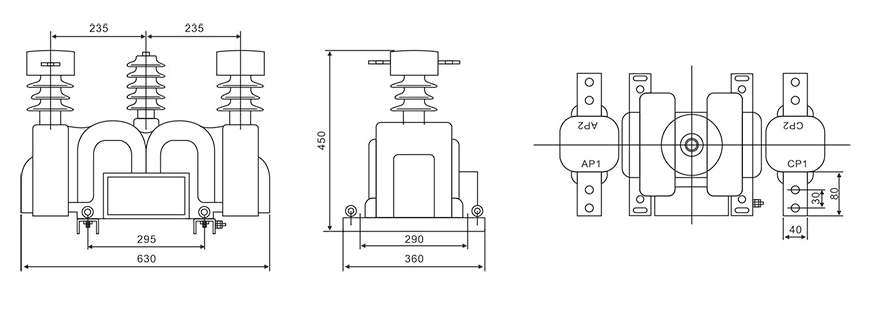

外形及安装尺寸
确保JLSZV-10三相三线制干式计量箱为。。
JLSZV-10干式计量箱安装时注意相序A-C对应，二次电缆屏蔽层单点可靠接地防止干扰。组合误差校验每年至少一次，接线盒表箱锁扣完好防窃电。JLSZV-10三相三线制干式计量箱 | 户外电压电流组合式互感器
