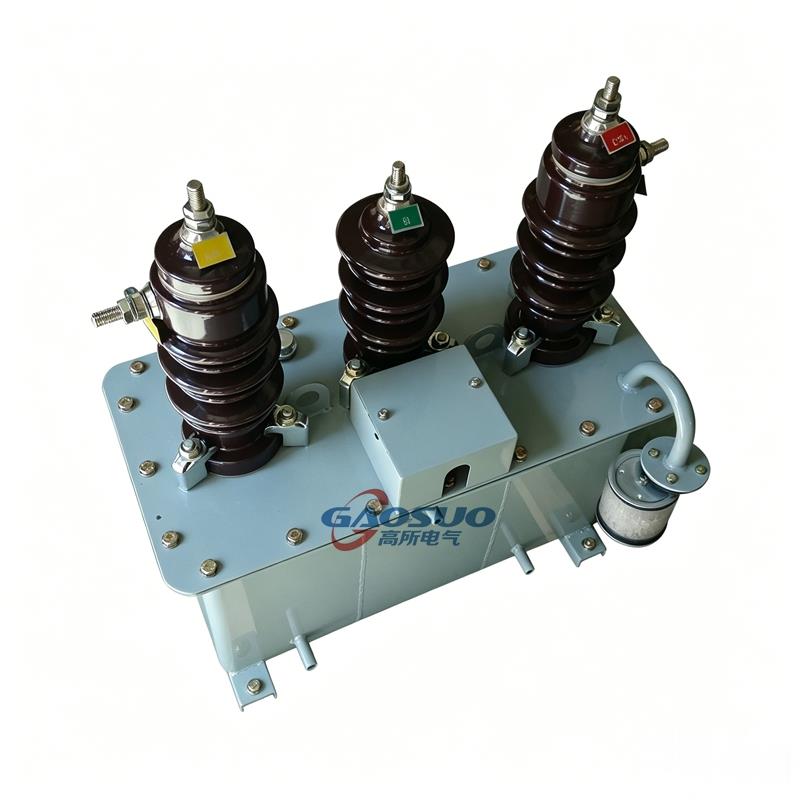

JLS-10KV户外高压计量箱

JLS-10、6、3高压计量箱（组合互感器）油浸式系列，不配电度表称组合互感器，交流油浸式户外式（也适用于户内），是直接测量高压线路中有功和无功电能的计量设备，适用于额定频率50、60Hz的三相交流35KV、10KV、6KV、3KV系统网络上。

Product Details

产品详细

JLS-10KV户外高压计量箱是JLS系列油浸式高压计量箱的代表产品，适用于三相交流50Hz或60Hz、额定电压35KV、10KV、6KV、3KV的电力系统中，作为直接测量高压线路中有功和无功电能的计量设备。

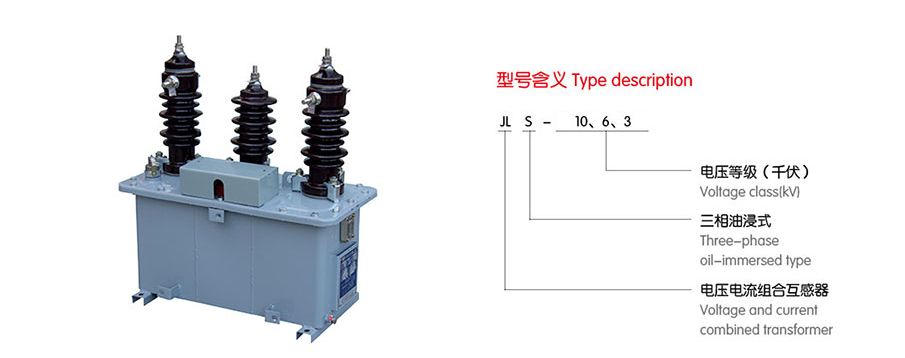

JLS-10KV户外高压计量箱型号含义图

高压电力计量箱，不配电度表称组合互感器，交流油浸式户外式（也适用于户内），是直接测量高压线路中有功和无功电能的计量设备。适用于额定频率 50、60Hz 的三相交流；35KV、10KV、6KV、3KV 系统网络上。该计量箱具有精度高、重量轻、安装方便和防窃电等优点，深受广大供电部门欢迎。
三相三线计量箱由二只单相电压和电流互感器组成，三相四线计量箱由三只单相电压和电流互感器组成，装入箱体中，一二次出线均用瓷套管装在面板上，外侧表面配装电度表供计量使用。

· JLS-35、10、6、3 电压部分技术参数

额定一次电压 (kV)	**一次电压 (kV)	额定二次电压 (V)	额定负荷 (VA) 与准确度 0.2	额定负荷 (VA) 与准确度 0.5	额定负荷 (VA) 与准确度 1	最大容量 (VA)	一次工频耐压 (kV)	额定绝缘水平
3	3.5	100	15	25	80	320	25	3.6/25/40
6	6.9	100	15	25	80	320	32	7.2/32/60
10	11.5	100	15	25	80	460	38	12/42/75
35	40.5	100	40	80	150	1000	80	41/95/200

· JLS-35、10、6、3 电流部分技术参数

	额定一次电流 (A)	额定二次电流 (A)	额定负荷 (VA)				FS 倍数	1s 热稳定电流倍数	额定动稳定电流倍数
	额定一次电流 (A)	额定二次电流 (A)	0.2S	0.2	0.5S	0.5	FS 倍数	1s 热稳定电流倍数	额定动稳定电流倍数
单变比	0.5,1,2,5,5,7.5,10,15,20,25,30,40,50,60,75,100,120,150,200,250,300,400,600,800	5	10	10	10	10	10	70	120
双变比	2.5-5,5-10,7.5-15,10-20,15-30,20-40,25-50,30-60,50-75,100-200,150-300,250-500	5	10	10	10	10	10	70	120

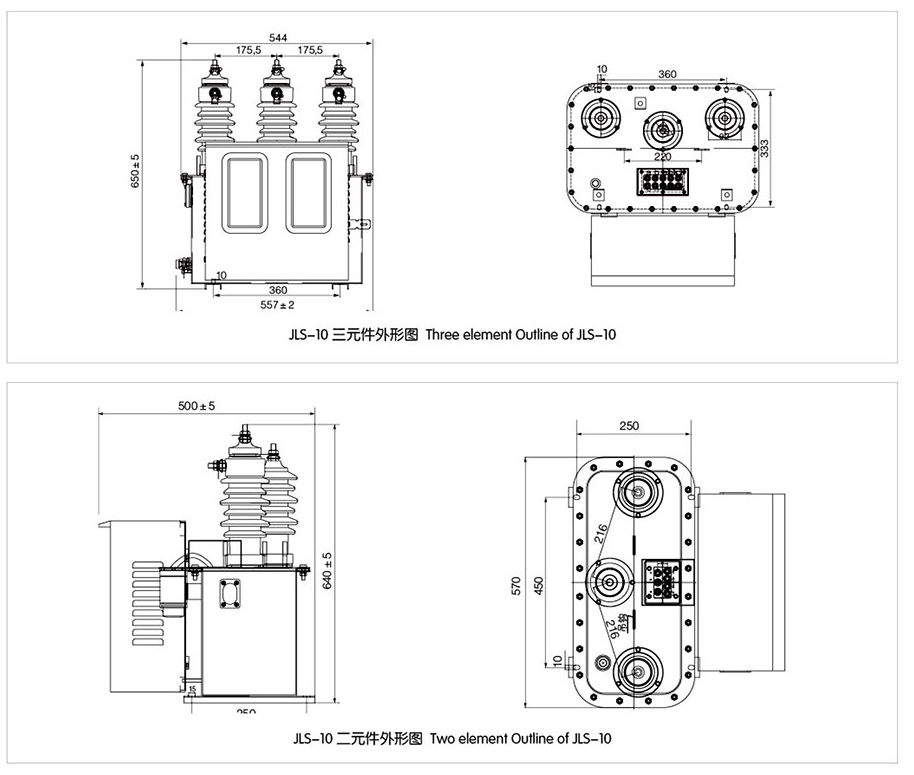

JLS-10KV户外高压计量箱外形及安装尺寸图

确保JLS-10KV户外高压计量箱为。。

JLS-10KV油浸计量箱安装时箱体可靠接地，一次接线极性按图纸核对，二次回路接线牢固不松动。每年校验0.2S级计量误差，油位低于标线时应补充25号变压器油。
