概述
JDZX9-10型电压互感器是JDZX9系列的代表产品，与JDZX9-3、JDZX9-6同属一个系列，适用于额定频率为50Hz或60Hz、额定电压为3～10kV的交流电力系统中，作电能计量、电压监测和继电保护用。产品执行标准为GB1207《电压互感器》。

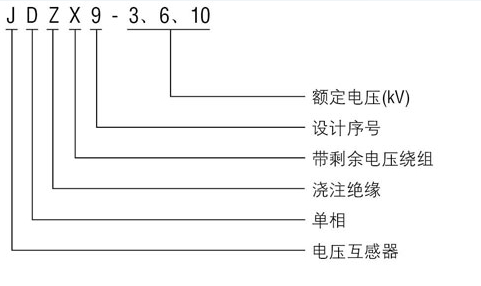

型号及其含义
正常使用条件
安装场所：户内。
环境温度：**气温40℃；**气温-5℃；日平均气温不超过30℃。
大气条件：大气中无严重污秽。
技术参数
| 产品型号 | 额定电压比(kV) | 准确级或准确级组合 | 额定输出(VA) | 极限输出(VA) | 额定绝缘水平(kV) |
|---|---|---|---|---|---|
| JDZX9-3 | 3/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 15/100 | 400 | 3.6/25/40 |
| 0.5/6P(3P) | 30/100 | ||||
| JDZX9-6 | 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 15/100 | 400 | 7.2/32/60 |
| 0.5/6P(3P) | 30/100 | ||||
| JDZX9-10 | 10/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 25/100 | 400 | 12/42/75 |
| 0.5/6P(3P) | 500/100 |
结构与特点
本系列电压互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及潮湿，也适用于热带地区使用，互感器不需要特别维护，只需定期地清除表面污物。JDZX9-10型电压互感器二次出线端子处安装接线端子盒，端子盒正面和侧面各有一个孔与出线端配合供引出接线用，安全可靠。产品底板上有接地螺栓及供安装用的四个安装孔。

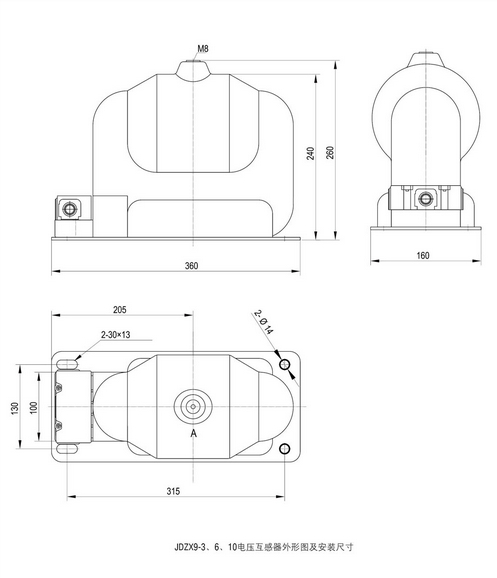

外形图及安装尺寸
确保JDZX9-10型电压互感器为。。
JDZX9-10环氧浇注电压互感器安装时一次绕组可靠接地，二次接线端子紧固力矩符合要求，铭牌变比与系统电压匹配。运行中每年检测绝缘电阻≥1000MΩ（2500V兆欧表），局部放电量≤10pC为合格。JDZX9-10型电压互感器 | 户内环氧树脂浇注电压互感器
