DSN-Y/DSN-Z户内电磁锁—开关柜电磁锁

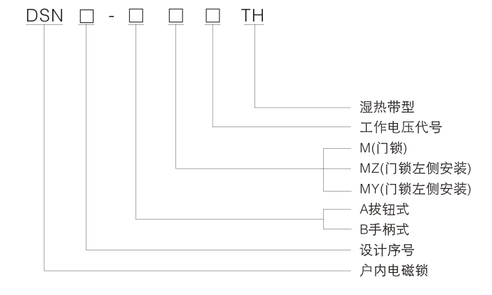

型号与含义
注：所谓左侧安装或右侧安装，系指操作者面向锁定对象（如操作杆，柜体固定部分），所对应的安装位置。
当电磁锁在锁定对象上的安装位置，位于操作者面向的左侧时即为左侧安装，反之，即为右侧安装。
操作步骤
(1)正常操作步骤：
a. 掀下按钮，电源接通，电磁铁线圈受电动作，动铁芯脱离锁栓挡块，开锁指示灯亮，表明允许开锁。
b. 向开锁方向转动手柄（左开顺时针方向、右开逆时针方向），当转至极限位量时继续用力，则锁栓会自动
锁定在锁开位置，则可打开柜门。如果没有到锁开位置，则锁栓会自动返回到锁定位置，满足“自动复位”功
能，如锁栓在锁开位置，需人为地将手柄向开锁相反方向转动，即锁栓返回到锁定位置，从而满足闭锁状态。
注：A、B锁外形、安装尺寸相同
操作方法：A、拨动按钮 B、拉动手柄
(2) 手动解锁步骤：
a、 按下按钮，电源被闭锁回路强制切断，开锁指示不亮，动铁芯卡住锁栓挡块，将表明不允许开锁；
b、特殊情况必须开锁时，取来解锁锁匙，插入解锁空内，按面板标方向转动钥匙90° 至“一”即“止位”，
将动铁芯推离锁栓挡块；
c、（同正常操作步骤b步），以满足 “手动解锁” 功能。
注：解锁钥匙的解锁过程，是将动铁芯推离锁栓挡块，以解除闭锁状态的作用，而开锁必须用按钮或手柄来移
动锁栓，达到开锁目的，因此不能用解锁钥匙直接开锁。
一、概述
1、适用范围
DSN-Y/DSN-Z户内电磁锁是一种防止高压开关设备电气误操作的电控机构联锁装置。主要供采用人力操作机构的户内隔离开关实现与断路器之间的电气联锁。开关柜前、后门及其它需要闭锁的部位实现强制闭锁，防止电气误操作及误入带电间隔。是发电和供电部门不可缺少的闭锁装置。
2、正常工作条件
周围空气温度：上限+40℃；下限：一般地区-20℃，高寒地区-25℃
海拔高度：安装地区海拔高度不超过1000m
环境湿度：空气相对温度日平均值不大于95%，月平均值不大于90%。
环境条件；无明显污秽，无易燃易爆、化学腐蚀和盐雾及无经常性剧烈振动的场所。
