GW9-12-15KV（W）型户外高压隔离开关适用于交流50Hz，额定工作电压10KV的电力系统中，用以切断和闭合无负载有电压的单相或三相电路。HGW9-12KV/630A高压隔离开关（10kV系列）采用单柱式结构，安装于柱上变压器台或线路杆塔，操作环方便绝缘操作棒使用，适用于10kV户外配电线路。
二、结构特征
隔离开关由底座，支柱绝缘子，导电部分，保险钩等部分组成，采用闸刀式结构分合闸达到电切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关所需要的接触压力。开关分合闸时用绝缘钩棒操作，便可进行分合闸运动。闸刀有自锁装置。

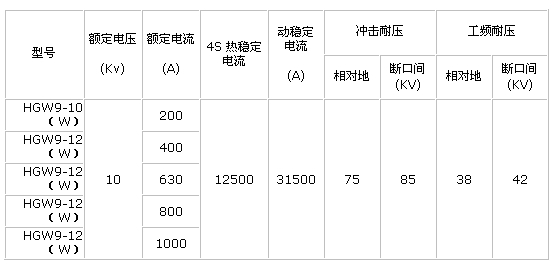

三、技术参数
| 型号 | 额定电压 （KV） |
额定电流 （A） |
4S热稳定电流 （有效值）A |
动稳定电流 （峰值）A |
全波冲击耐压 | 工频耐压 | ||
| 相对地 （KV） |
断口间 （KV） |
相对地 （KV） |
断口间 （KV） |
|||||
| （H）GW9-15W/200 | 15 | 200 | 12500 | 31500 | 75 | 85 | 38 | 42 |
| （H）GW9-15W/400 | 15 | 400 | 12500 | 31500 | 75 | 85 | 38 | 42 |
| （H）GW9-15W/630 | 15 | 630 | 12500 | 31500 | 75 | 85 | 38 | 42 |
确保HGW9-12KV/630A高压隔离开关10kV检修时确保。。
HGW9-12KV户外单柱式隔离开关安装时触刀与静触头对中偏差≤3mm，支持绝缘子爬电距离≥300mm满足污秽等级要求，操作环无锈蚀变形，分合闸操作力矩适中不过大。HGW9-12KV/630A高压隔离开关10kV | 户外高压隔离开关
