高压隔离开关
Product Title
Product Details
GN19-10、GN19-10C/400、630、1250型户内高压隔离开关适用于交流50Hz，额定工作电压6、10kV，额定工作电流200、630、1250A的电力系统中，作为有电压无负荷情况下的分断、闭合电路的户内开关设备使用。GN19-10KV/630A户内高压隔离开关采用三极联动式结构，触刀与静触头对中**，可配CS6型手动操动机构，是10kV开关柜内核心隔离元件。
三、主要技术参数
| 型号 | 额定工作电压(kV) | 工作电压(kV) | 额定工作电流(A) | 动稳定电流(峰值)(kA) | 2S热稳定电流(kA) |
| GN19-10/400-12.5 | 10 | 11.5 | 400 | 31.5 | 12.5 |
| GN19-10/630-20 | 10 | 11.5 | 630 | 50 | 20 |
| GN19-10/1000-31.5 | 10 | 11.5 | 1000 | 80 | 31.5 |
| GN19-10/1250-40 | 10 | 11.5 | 1250 | 100 | 40 |
| GN19-10C1/400-12.5 | 10 | 11.5 | 400 | 31.5 | 12.5 |
| GN19-C110/630-20 | 10 | 11.5 | 630 | 50 | 20 |
| GN19-10C1/1000-31.5 | 10 | 11.5 | 1000 | 80 | 31.5 |
| GN19-10C1/1250-40 | 10 | 11.5 | 1250 | 100 | 40 |

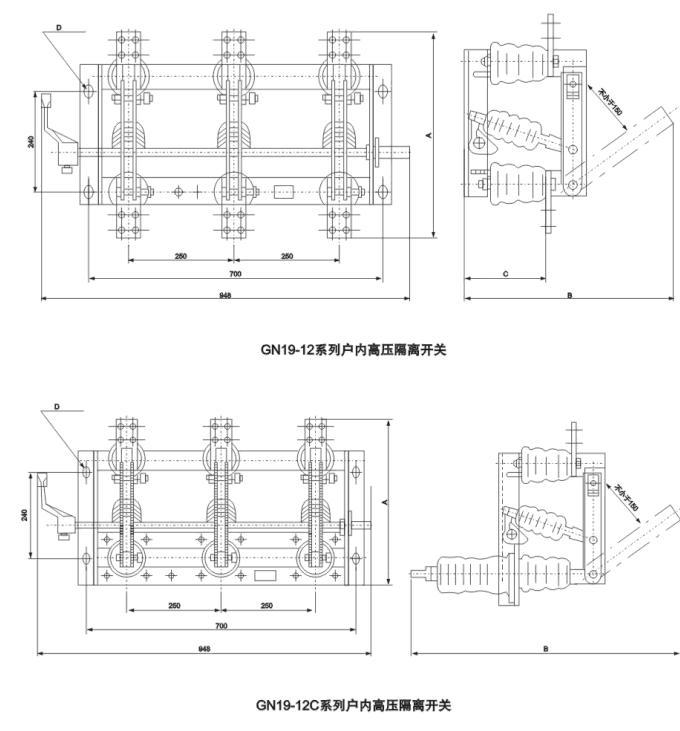

| 型号 | A | B | C | D |
| GN19-12/400 | 450 | 446 | 185 | 4-14×24 |
| GN19-12/630 | 470 | 446 | 185 | 4-14×24 |
| GN19-12/1000/1250 | 510 | 500 | 196 | 4-18×28 |
| GN19C-12/400 | 420 | 690 | 185 | 4-14×24 |
| GN19C-12/630 | 430 | 690 | 185 | 4-14×24 |
| GN19C-12/1000/1250 | 470 | 745 | 196 | 4-18×28 |
确保GN19-10KV/630A户内高压隔离开关检修时确保。。

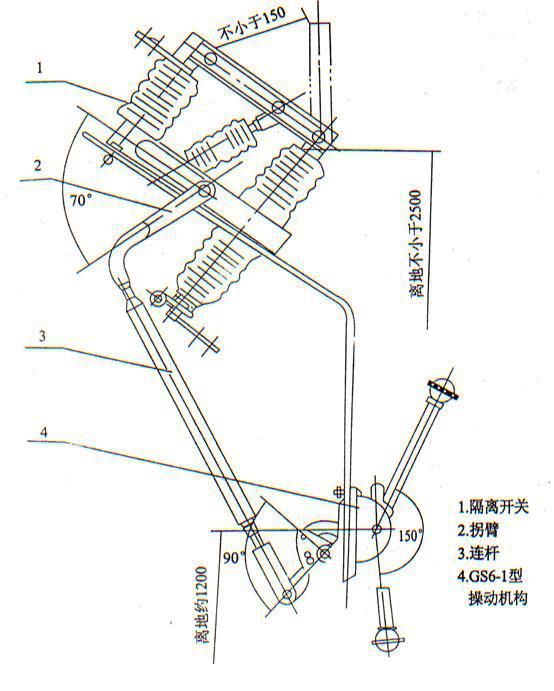

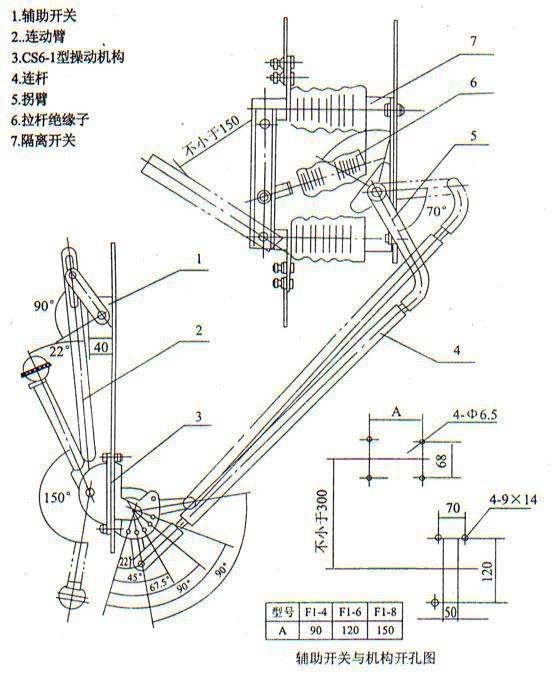

GN19-10KV户内三极联动式安装时触头接触深度全程≥15mm，操作轴与机构连接轴销配合间隙≤0.5mm，柜内五防联锁逐项验证，支持绝缘子定期擦拭除尘。GN19-10KV/630A户内高压隔离开关 | 10kV电力系统无负荷分断电路
