概述
GW4-12（40.5）系列户外隔离开关适用装置在户外交流50HZ、额定电压分别为12KV和40.5KV电力系统中，供线路在有电压、无负载时作为开合电路之用。GW4-40.5KV/1250A型高压隔离开关（35kV系列）采用双柱水平旋转式结构，触头镀银处理，载流量大，是35kV变电站进出线间隔的核心隔离设备。产品符合GB1985及其他相关标准要求。
使用环境条件
1、海拔不超过1000M；
2、环境温度上限为40℃，下限-25℃；
3、风速不超过35m/s；
4、不得有导电或化学腐蚀气体以及火灾；
5、爆炸危险的场所；
6、地震烈度不超过8度。

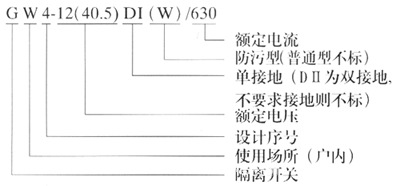

型号及其含义
主要技术参数
| 型号 | 额定电压(kV) | 额定电流(A) | 峰值耐受电流(kA) | 4秒短时耐受电流(kA) |
| GW4-12 | 12 | 200 | 40 | 16 |
| 400 | 50 | 20 | ||
| 630 | 50 | 20 | ||
| 1000 | 63 | 25 | ||
| 1250 | 63 | 25 | ||
| GW4-40.5 GW4-40.5D |
40.5 | 400 | 50 | 20 |
| 630 | 50 | 20 | ||
| 1000 | 63 | 25 | ||
| 1250 | 80 | 31.5 |
结构及其特点
隔离开关由底座、绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱，每个支柱上端各装有导电闸刀，两部分闸刀触头接触处在两支术的中柱的中间部位。支柱的下端各装有轴承套，在操动机构的带动下，可使闸刀作水平旋转90°，从而达到分合闸之要求。隔离开关为单极型，也可通过连杆将三极连接成能够联动的三极型式。配用CSII型或CS17型手动机构操作。其中CS17用于带接地的装置的隔离开关。（可据需要配电动机构）从上述结构简介中不难看出，本隔离开关结构合理，操动灵活自如；可单极，也可三极使用，安装方便；触刀开距大，绝缘安全可靠。还可根据用户需要，不接地或配装单边接地或双接地均可。

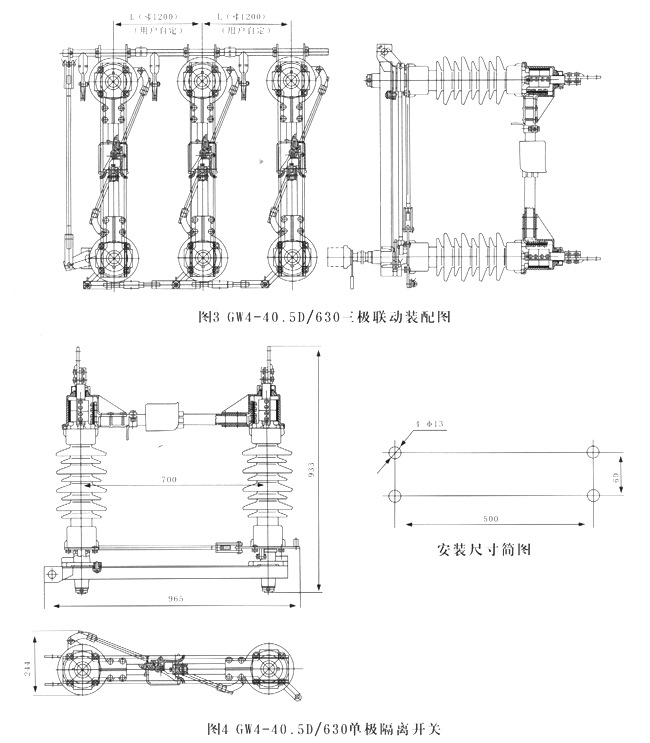

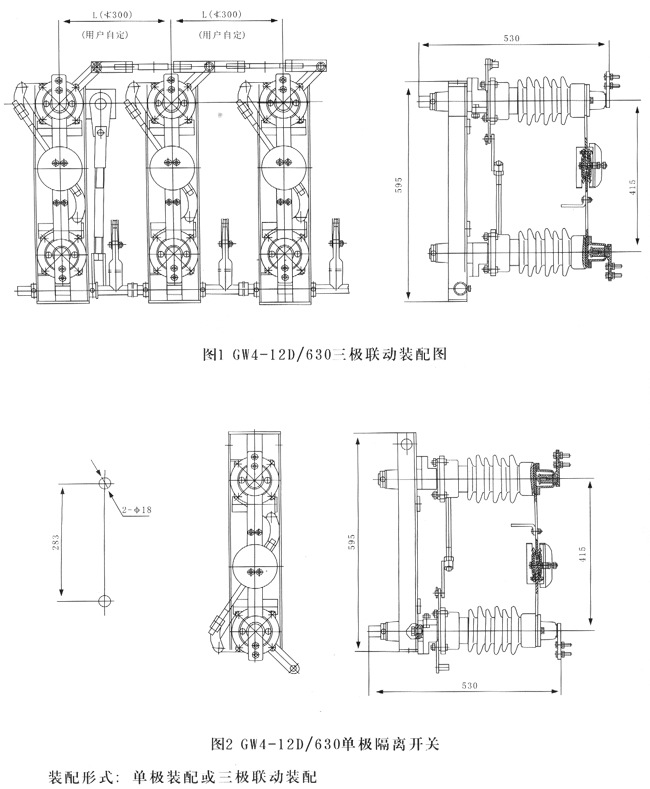

外型及安装尺寸
确保35KV高压隔离开关 GW4-40.5KV/1250A检修时确保。。
GW4-40.5KV/1250A底座槽钢与基础预埋焊接牢固，瓷瓶垂直度偏差≤2mm/m，触头接触电阻≤120μΩ，操作机构箱密封防雨，定期防腐涂装外壳。35KV高压隔离开关 GW4-40.5KV/1250A | 40.5kV线路无负载分合电路
