FZW28-12系列户外分界真空负荷开关适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。FZW28-12F/630A户外高压用户分界负荷开关内置零序电压互感器和智能控制器接口，可自动隔离用户侧单相接地及相间短路故障，是实现配网自动化的关键设备。
适用于变电站、工矿企业及城、农网作保护，城、农网自动化配电网络以及频繁操作的场所。
分界负荷开关由FZW28-12真空负荷开关和控制器两大部分组成，通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安级零序电流及相间短路电流，可适宜不同中性点接地方式的配电系统。
主要技术参数
| 序号 | 项目 | 单位 | 数据值 | ||
| 1 | 额定电压 | kV | 12 | ||
| 2 | 额定绝缘水平 | 1min工频耐压(极间对地/断口) | kV | 干 | 42/48 |
| 雷电冲击耐压(极间对地/断口) | 湿 | 34 | |||
| 3 | 额定频率 | Hz | 50 | ||
| 4 | 额定电流 | A | 630 | ||
| 5 | 额定延时耐受电流及持续时间 | kA/4s | 16 | 20 | |
| 6 | 额定峰值耐受电流 | kA | 40 | 50 | |
| 7 | 额定短路关合电流 | kA | 40 | 50 | |
| 8 | 机械寿命 | 次 | 10000 | ||
| 9 | 净重 | kg | 198 | ||

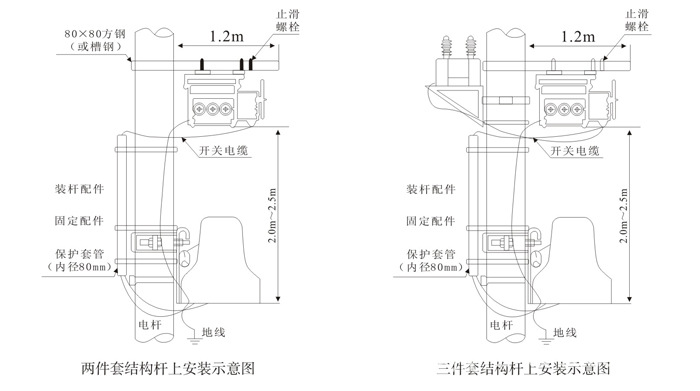

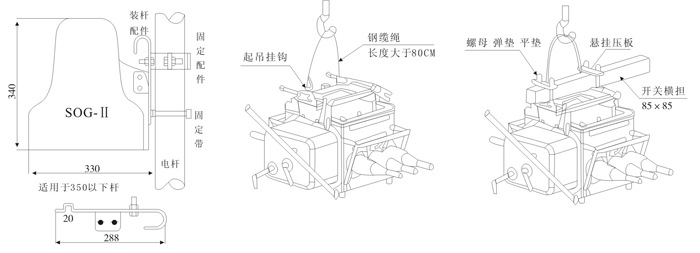

确保FZW28-12F/630A户外高压用户分界负荷开关FZW28-12F分界负荷开关安装前确认真空灭弧室触头开距及超程参数符合出厂值，控制器零序电流定值按线路实际整定，航空插头密封防水，FTU通信接线牢固。。。
