FN7-12DR型交流高压负荷开关（以下简称负荷开关）是一种新型产气式户内高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。FN7-12R/630A高压负荷开关为户内产气式结构，操作简单维护成本低，配合熔断器组合后适用于中小容量配电变压器保护回路。
FN7(C)-12型系列高压负荷开关及熔断器组合电器是在FN7-12系列高压负荷开关的基础上，增加侧面操作机构、使得安装更加简捷方便，能够满足广大用户的不同要求。

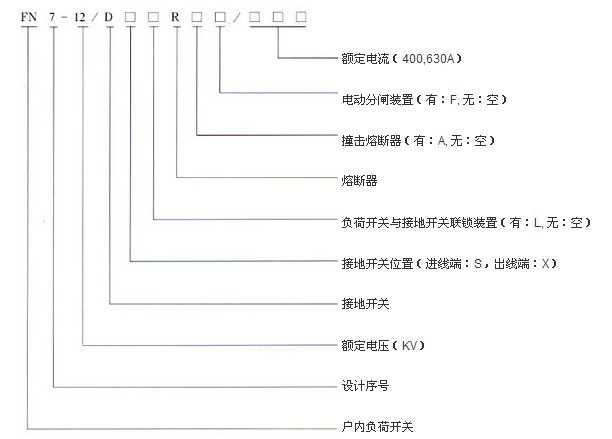

| 类别 | 全型号< | DS 接地开关在线端 |
DK 接地开关在线端 |
L 联锁装置 |
R 熔断器 |
RA 撞击式熔断器 |
F 电动分闸装置 |
| 无脱扣器 | FN7-12 | - | - | - | - | - | - |
| FN7-12DSL | △ | - | △ | - | - | - | |
| FN7-12DXL | - | △ | △ | - | - | - | |
| FN7-12R | - | - | - | △ | - | - | |
| FN7-12DSLR | △ | - | △ | △ | - | - | |
| FN7-12DXLR | - | △ | △ | △ | - | - | |
| 带撞击脱扣器 | FN7-12RAF | - | - | - | - | △ | △ |
| FN7-12DSLRAF | △ | - | △ | - | △ | △ | |
| FN7-12DXLRAF | - | △ | △ | - | △ |
| 额定电压(KV) | 工作电压(KV) | 额定电流(A) | 1min工频耐压(KV) | 4S热稳定电流(有效值)(KA) | 动稳定电流(峰值)(KA) | 短路关合电流(KA) | 额定开断电流(A) | 额定转移电流(A) |
| 12 | 12 | 400 | 42/48 | 12.5 | 31.5 | 31.5 | 400 | 1000 |
| 630 | 42/48 | 20 | 50 | 50 | 630 | 1000 |
| 型号 | 额定电压(KV) | 额定电流(A) | 熔体的额定电流(A) |
| SDLA*J | 12 | 40 | 6.3,10,16,20,25,31.5,40 |
| SFLA*J | 12 | 100 | 50,63,71,80,100 |
| SKLA*J | 12 | 125 | 125 |

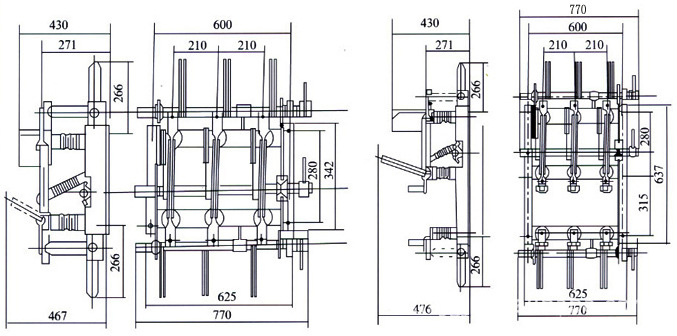

图1、无脱扣器 "线路" 负荷开关 图2、无脱扣器 "变压器保护" 负荷开关

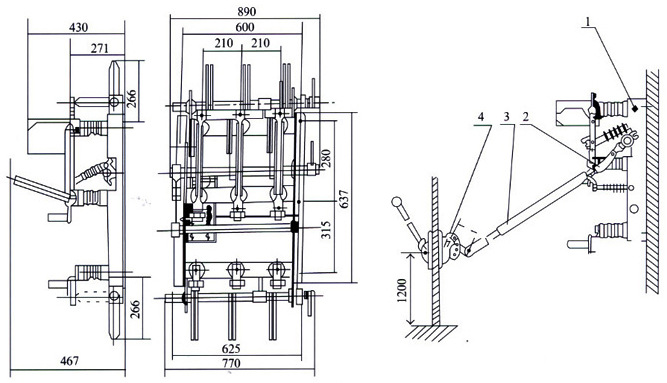

图3、脱扣器撞击负荷开关 图4、CS6操作机构安装示意图

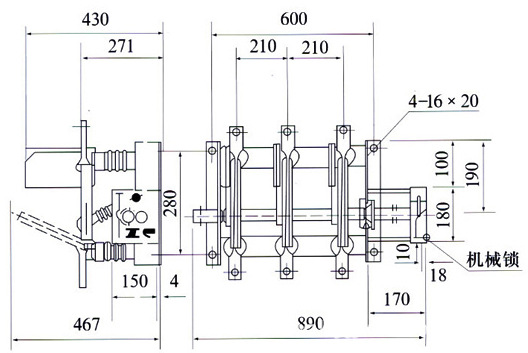

FN7(C)-12高压负荷开关

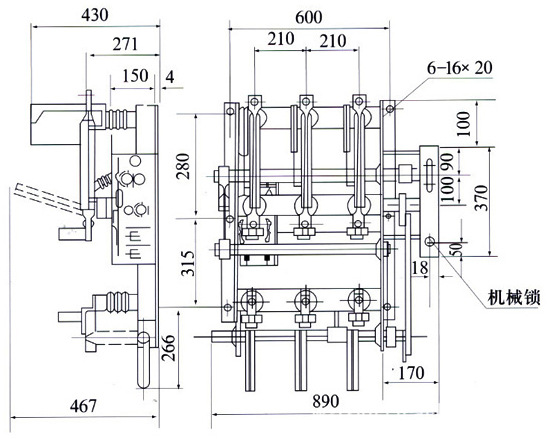

FN7(C)-12高压负荷开关与熔断器组合电器
确保FN7-12R/630A高压负荷开关FN7-12DR产气式负荷开关安装后检查灭弧管完好无老化，触头弹簧压力30±5N，侧面操作机构传动杆连接牢固无虚位，分合闸操作力矩不大于200N·m。。。
FN7-12R/630A高压负荷开关 | 户内产气式负荷开关 熔断器组合电器
