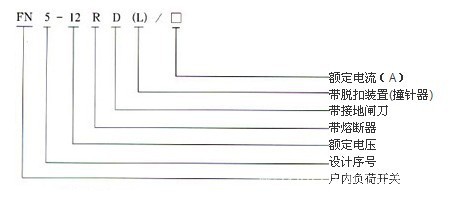

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外技术，结合我国的供电要求，自行设计研制而成的。该产品经全面型式实验和长期的试运行考核，性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小、重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效地避免了设备的缺相运行。FN5-12R/630A高压负荷开关采用压气式灭弧原理，结构紧凑造价经济，配合限流熔断器可替代断路器用于12kV配电系统变压器保护。
该产品的研制成功填补了国内空白，可实现开关、隔离和接地三工位。
FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器亦称带脱装置负荷开关(以下简称开关)，适用于50Hz，额定电压6-12KV的网络中，可开断负荷电流、过载电流及短路电流，本负荷开关配用CS6-Ⅰ型手动操作机构，本产品专用的CS□手动机构。
技术参数
1、负荷开关-熔断器组合电器的技术参数见下表：
| 序号 | 名称 | 单位 | 参数 |
| 1 | 额定电压 | KV | 12 |
| 2 | 工作电压 | KV | 12 |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定电流 | A | 100 |
| 5 | 额定短路开断电流 | KA | 50 |
| 6 | 1min 工频耐受电压（有效值）对地、相间/隔离断口 | KA | 42/48 |
| 7 | 雷电冲击耐受电压（峰值）对地、相间/隔离断口 | KV | 75/85 |
| 8 | 熔断件撞击输出能量 | Kg | ≈5 |
2、组合电器所配负荷开关的技术参数见下表。
| 序号 | 名称 | 单位 | 参数 |
| 1 | 额定电压 | KV | 12 |
| 2 | 工作电压 | KV | 12 |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定电流 | A | 630 |
| 5 | 额定负载有功负载开断电流 | A | 630 |
| 6 | 5%额定有功负载开断电流 | A | 31.5 |
| 7 | 额定电容开断电流 | A | 10 |
| 8 | 额定电感开断电流 | A | 40 |
| 9 | 额定转移电流 | KA | 1.3 |
| 10 | 额定短时耐受电流 | KA | 20 |
| 11 | 额定峰值耐受电流 | KA | 50 |
| 12 | 机械寿命 | 次 | 2000 |

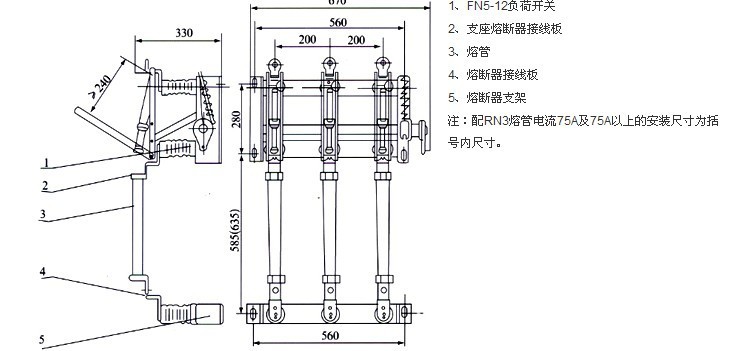

FN5-12D户内交流高压负荷开关

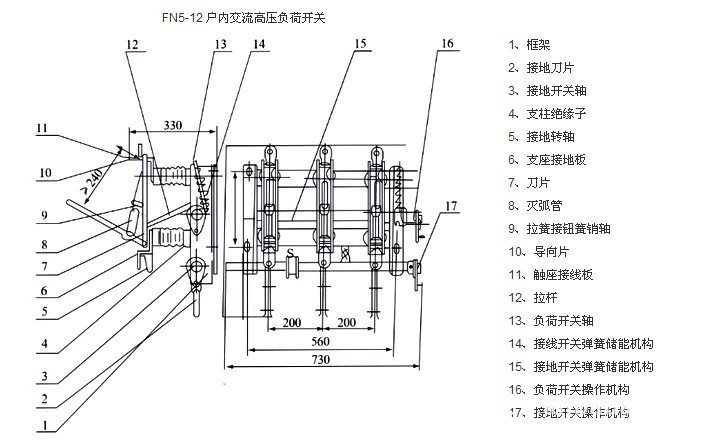

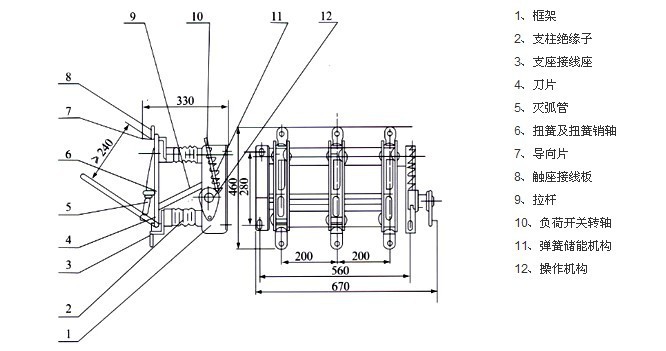

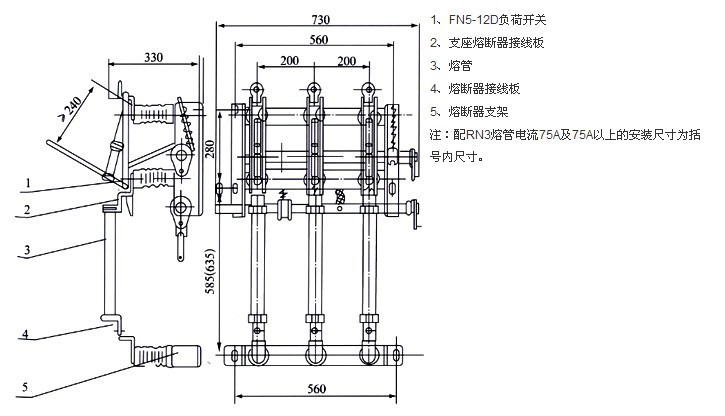

FN5-12R 户内交流高压负荷开关

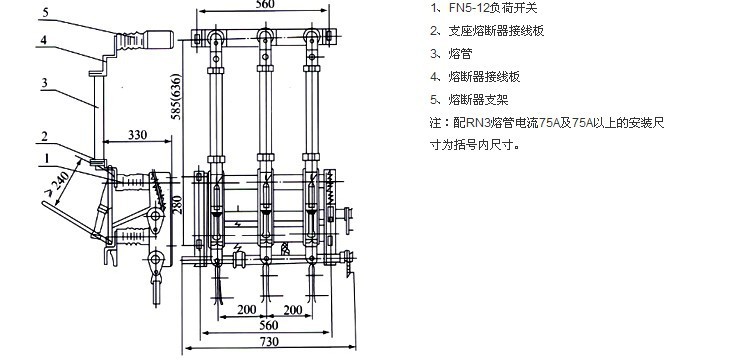

FN5-12DR户内交流高压负荷开关

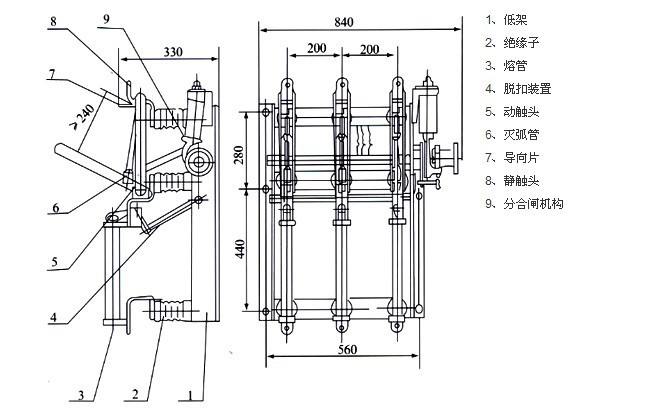

FN5-12R/S 户内交流高压负荷开关

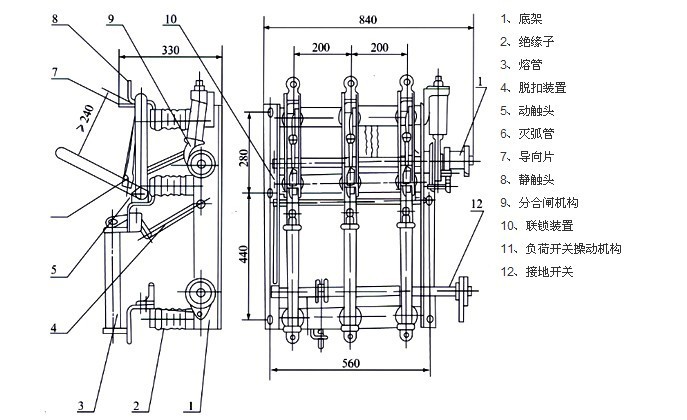

FN5-12R(L)户内交流高压负荷开关
FN5-12RD(L)户内交流高压负荷开关

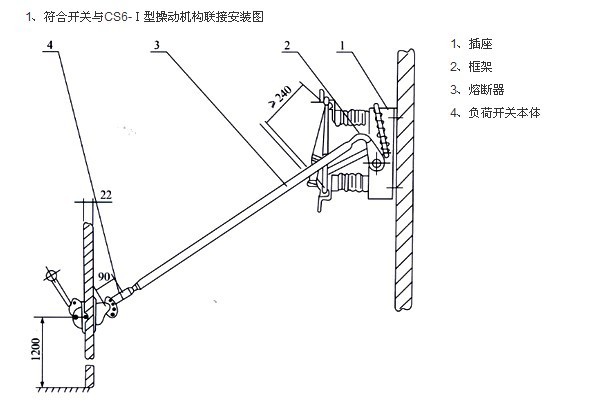

1、负荷开关与CS□操动机构联接安装图

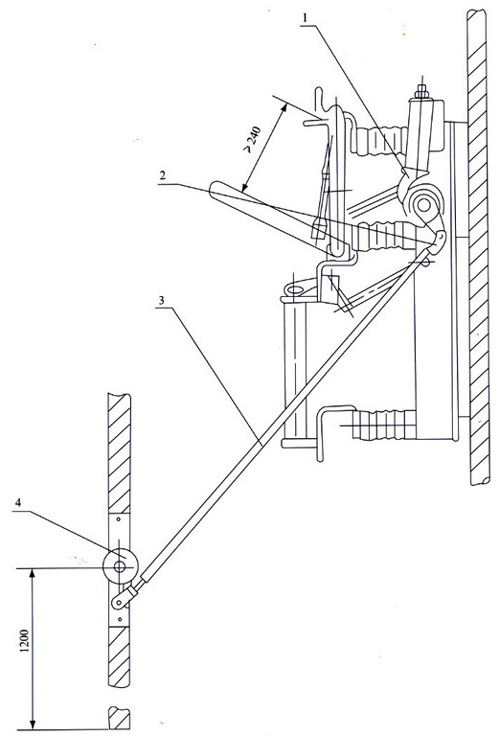

1、负荷开关与CS□操动机构联接安装图
1、负荷开关 2、弯连接 3、3/4"焊接钢管（用户自备）4、操动机构

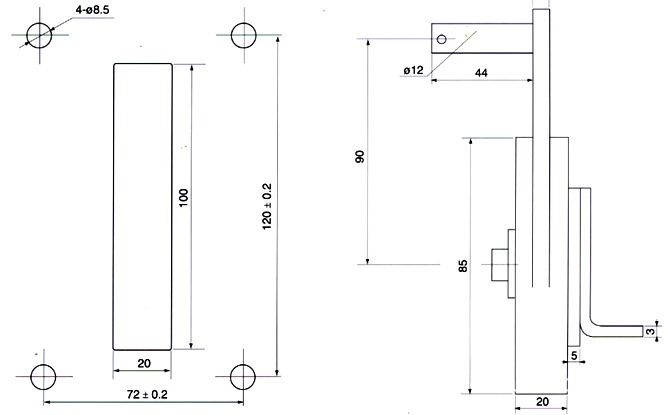

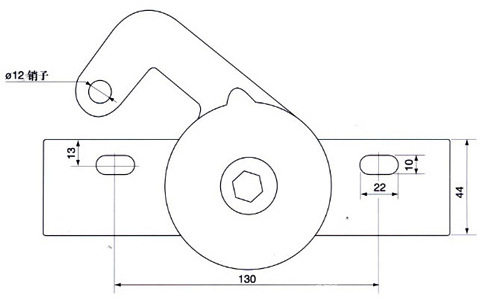

Cs6操动机构开孔尺寸图 CS□操动机构开孔尺寸图（侧面）
CS□操动机构开孔尺寸图（正面）
确保 FN5-12R/630A高压负荷开关FN5-12R(L)负荷开关可实现开关、隔离、接地三工位，安装时验证五防联锁逻辑正确，熔断器组件额定电流按变压器1.5倍裕量选配，定期检查触头镀银层和接地刀接触电阻。。。
