FN21-12D/T630-20、FN21-12DR/T125-31.5真空负荷开关 | 三相交流12kV配电系统保护电器

概述

FN21-12D/T630-20型高压真空负荷开关及FN21-12DR/T125-31.5组合电器用于三相交流12KV、50Hz的配电系统中，有结构紧凑，体积小，重量轻，寿命长，具有关合开断能力强，安全可靠等优点，与熔断器配合使用（简称组合电器）可代替造价较高的断路器，且操作和维护简单方便。FN21-12D/T630-20、FN21-12DR/T125-31.5真空负荷开关采用真空灭弧配合高压限流熔断器保护，兼具负荷开关的经济性和断路器的开断能力，是12kV户内配电的**组合电器。

使用环境条件

• 海拔不超过1000m；
• 周围环境空气：-25℃-+40℃；
• 相对湿度：日平均值不大于95%；
• 无导电性尘埃、腐蚀性气体和水蒸气的场所；
• 无火灾和爆炸危险的场所；
• 无剧烈震动，倾斜度小于3°的场所。

技术参数

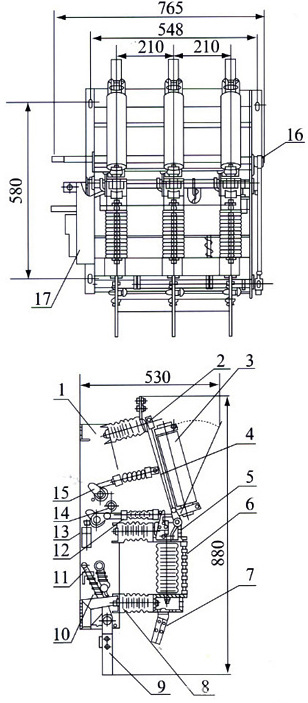

结构特点、性能（及外形安装尺寸，见图）

FN21-12型负荷开关及组合电器主要由框架，隔离开关（或熔断器充当隔离开关）、真空开关管、接地开关、操作机构等组成。本产品结构紧凑，体积小，寿命长，关合开断能力强，操作维护简便。真空开关配有电操作结构和储能弹簧，可实现快速合分操作，隔离开关、真空开关、接地开关之间互相联锁，以防止误操作。

1.框架 2.隔离刀 3.熔断器 5.上支架 6.灭弧室 7.接地刀静触头 8.绝缘子 9.接地刀 10.接地弹簧 11.分闸弹簧 12.绝缘拉杆 13.主轴 14.脱扣机构 15.付轴 16.联动拉杆 17.操作机构

注：负荷开关无熔断器（项3）和脱扣机构（项4）。
