YBW-12预装式箱式变电站（欧式箱式变电站）

用途

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

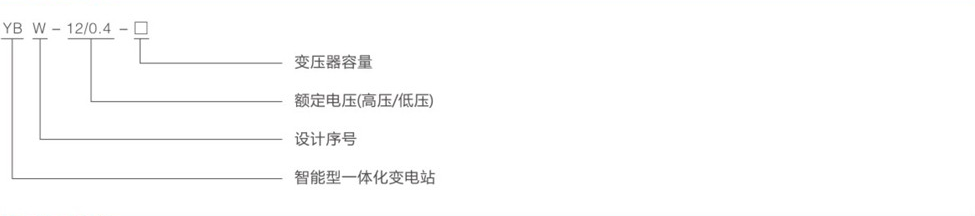

型号及含义

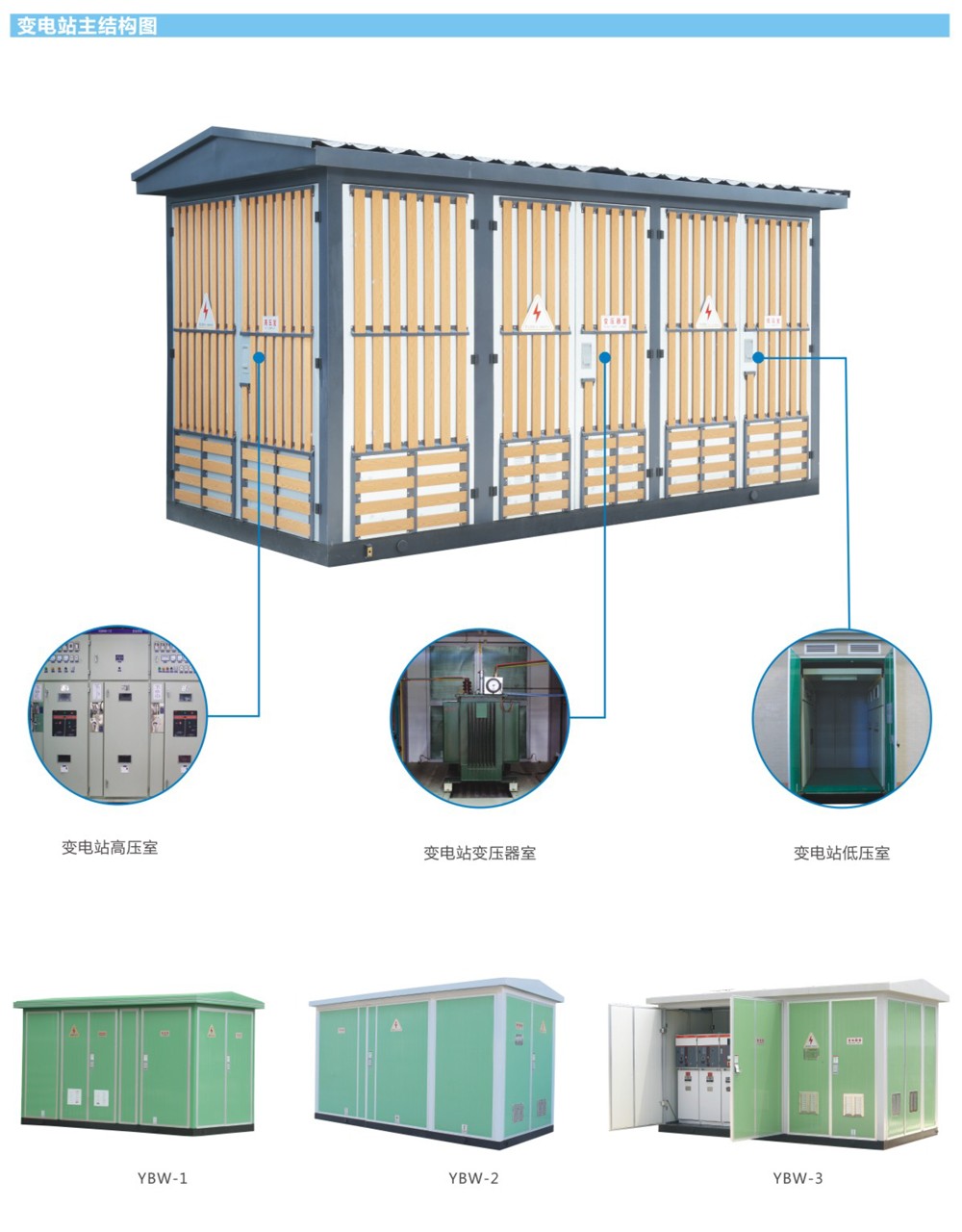

功能及特点

◇ 高压开关设备、变压器、低压开关设备三位一体，成套性强；
◇ 高、低压保护完善、运行安全可靠、维护简单；
◇ 占地少，投资省、生产周期短、移动方便；
◇ 接线方案灵活多样；
◇ 结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钛合金、铝合金、冷轧板、彩钢板可选；

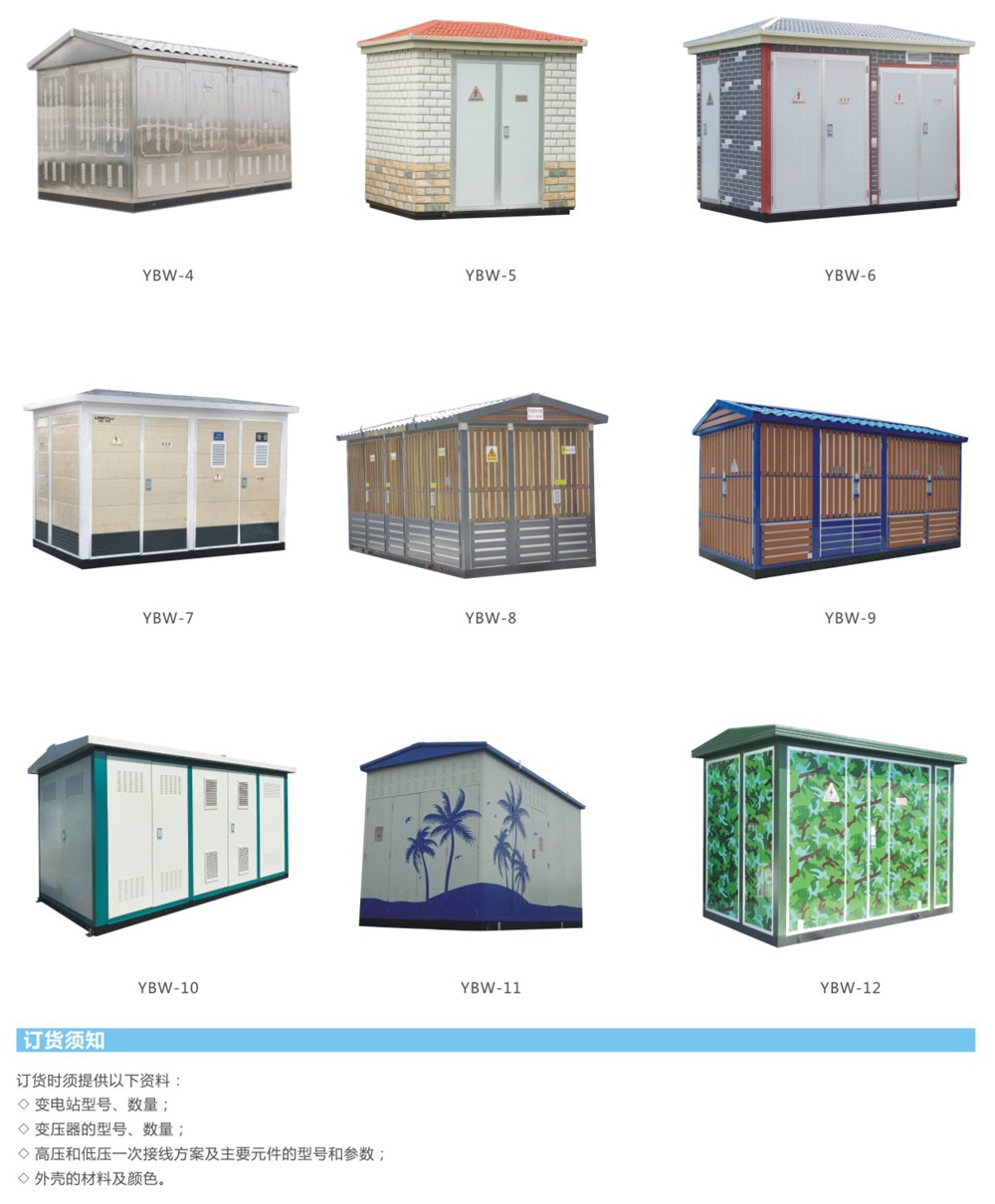

◇ 型式多样：通用型、别墅型、紧凑型等多种样式；
◇ 高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能便于配网自动化升级。

使用条件

◇ 海拔高度：≤1000m；
◇ 环境温度：-25℃~+40℃；
◇ 相对湿度：日平均值不大于95%，月平均值不大于90%；
◇ 安装地点无剧烈冲击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险，当不能满足正常使用条件要求时，请用户与我公司协商解决。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，变压器可方便地进出。

高压侧

智能型一体化变电站高压一般采用负荷开关-熔断器组合电器保护，熔断器-相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1等真空断路器保护。

低压侧

低压侧主开关采用**式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，出线灵活；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选择。

执行标准

GB/T 17467-1998《高/低压预装式变电站》
DL/T 537-93《6-35kV箱式变电站订货技术条件》

负荷开关技术参数

高压限流熔断器参数

低压断路器参数

注:(80)为高分断型。

智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外，注意以下事项：

◇用户收货时应按有关规定仔细检查，对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所。

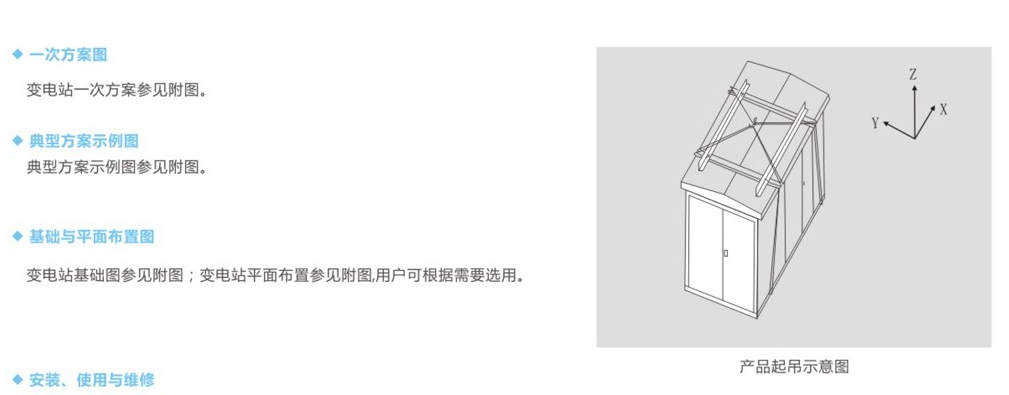

◇产品应采用专用吊具底部起吊，如右图。

◇产品水平安放在事先做好的基础上，然后将产品底座与基础之间的缝隙用水泥沙浆抹封，以免雨水进入电缆室，通过高、低压室的底封板接入高、低压电缆。

◇产品安装就位后应做好可靠接地；电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地。

所有接地应共用一组接地装置，其接地电阻应小于4欧姆，从接地网引至本产品的接地引线应不少于两条。

◆产品在安装完毕或维修后，投运前应进行如下项目的检验和试验：

◇变电站内是否清洁；

◇操作机构是否灵活；

◇主要电器的通断是否灵活可靠；

◇电器辅助触点的通断是否可靠准确；

◇表计及继电器动作是否准确无误；

◇仪表及互感器的变比及接线极性是否正确；

◇所有电器安装螺母是否拧紧,安装是否牢固可靠；

◇母线连接是否良好，其支撑绝缘子，夹件是否安装可靠；

◇电器的整定值是否符合要求，熔断器熔芯规格是否正确；

◇主电路及辅助电路的接点是否符合电气原理图要求。

◆维修

◇产品中所有元件按各自的技术要求维护；

◇若选用的变压器为油浸式，每年应按规定至少进行一次油样分析检查；

◇运行中的高压侧开关设备，经20次带负荷或2000次无负荷分合闸操作后，应检查触头情况和灭弧装置的损耗程度，发现异常应及时检修或更换。

◇低压开关设备自动跳闸后，应检查分析跳闸原因，待排除故障后，方能重新投运；

◇避雷器每年应在雷雨季节到来之前进行一次预防性试验。

注：产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件设备的说明书，钥匙操作工具以及根据协议书提供的备品备件。

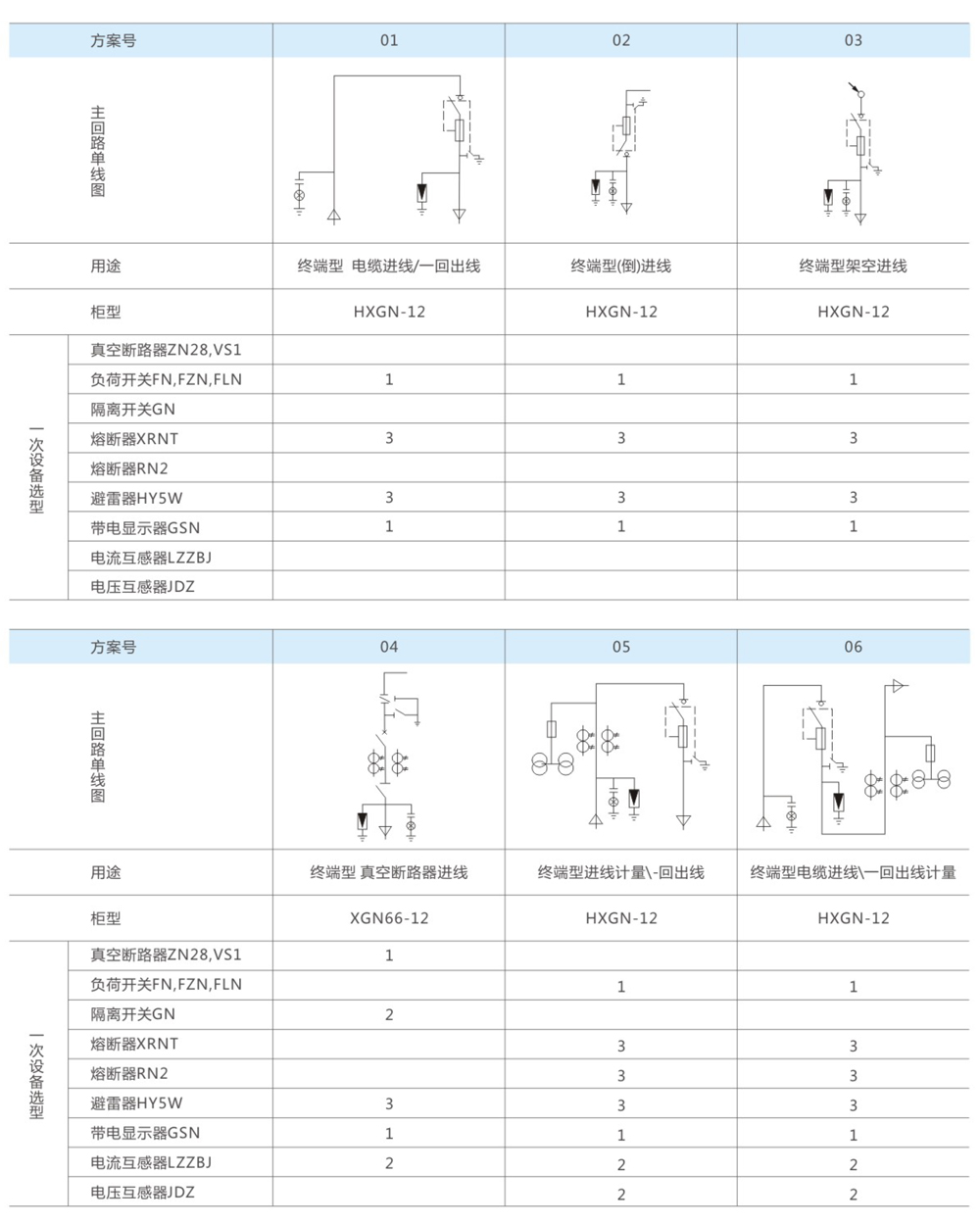

技术方案图例
