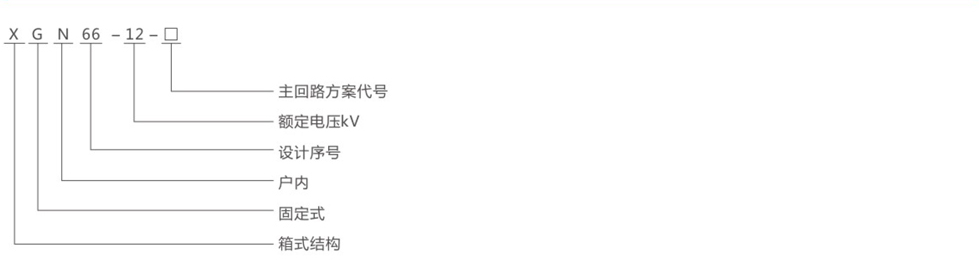

XGN66-12户内箱型固定式交流金属封闭式开关设备(以下简称开关柜)适用于3.6~12kV二相交流50Hz系统中作为接受与分配电能的装置，适合于频繁操作的场所和配装油开关的开关柜改造之用。其母线系统为单母线系统和单母线分段系统。
开关柜符合GB3906《3.6~40.5kV交流金属封闭开关设备和控制设备》和DL404《户内交流高压开关柜订货技术条件》的要求，开关柜外形美观、体积小、具有完整可靠的五防闭锁功能。开关柜内配装的主开关VS1-12型或ZN28-12型真空断路器，隔离开关采用GN30-12、GN19-10型隔离开关，接地开关采用JN15-12型接地开关。
◇环境温度：上限+40℃，下限-15℃；
◇海拔高度：不超过1000m；
◇相对湿度：日平均值不大于95%，月平均值不大于90%；
◇地震强度：不超过8级；
◇无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

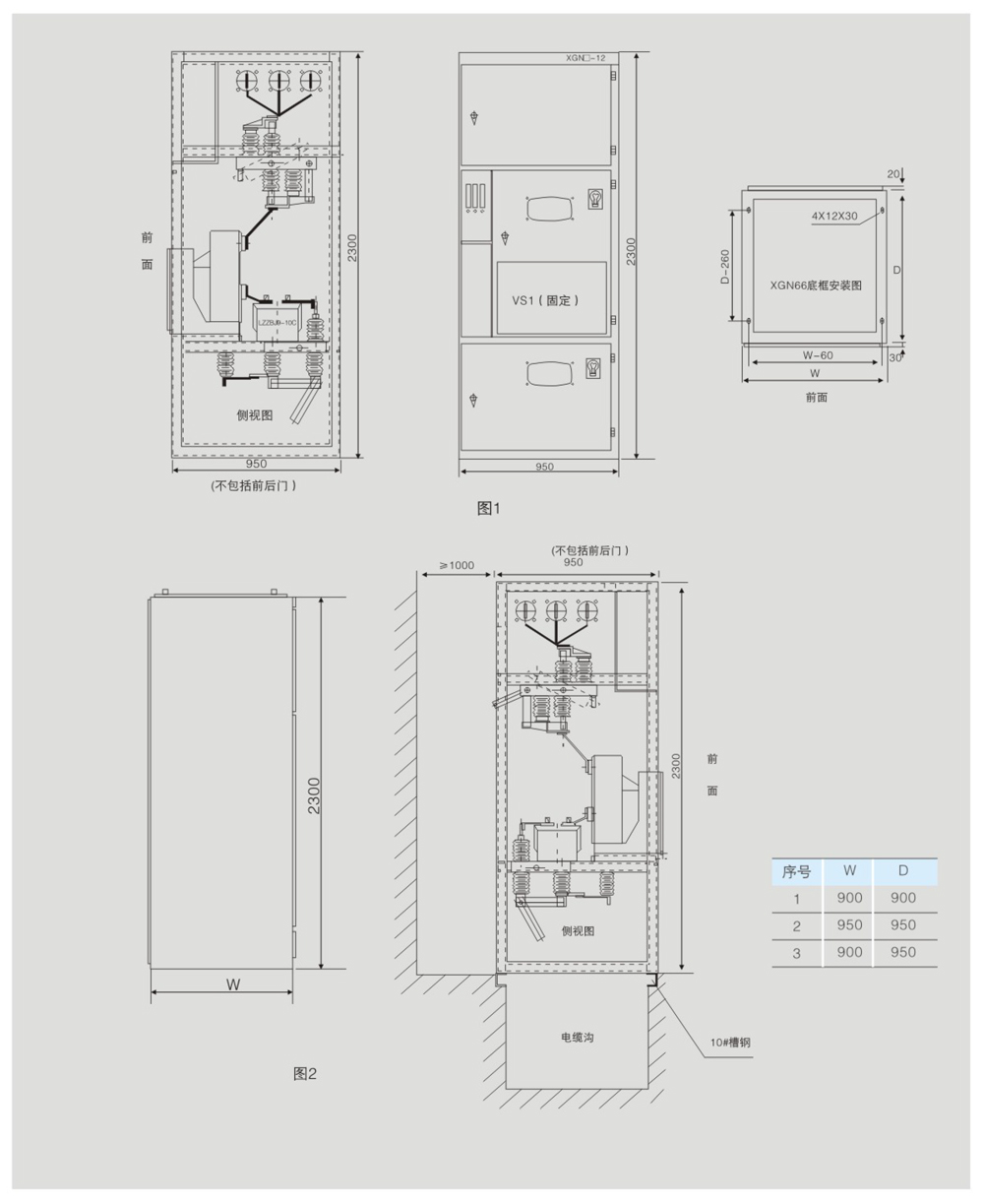

开关柜示意图（图1）
开关柜为箱式固定式结构，柜体由薄板和角钢焊接而成。开关柜后上部为主母线室，室顶部设有压力释放装置；前上部为继电器室，小母线可从室底部用电缆连接，开关柜中下部贯通，母线室通过GN30型旋转式隔离开关与中下部保持电气连接，中部安装真空断路器，下部安装接地开关或出线侧隔离开关；后部安装电流互感器、电压互感器、避雷器，一次电缆从柜后下部出线；柜底布置有接地母线，贯穿于整排开关柜；隔离开关与接地开关装在柜前左侧。
开关柜采用相应的机械闭锁装置，此闭锁结构简单，操作方便，五防可靠：
1. 本闭锁只有在断路器确实分断后，才能将手柄从“工作”位置拉出右旋至“分断”闭锁位置，分合隔离开关，防止了带负荷分合隔离开关。
2. 当断路器和上下隔离均处于分闸状态，手柄处于“工作位”时，前柜门不能打开，防止误入带电间隔。
3. 当断路器和上下隔离开关均处于合闸状态，手柄处于“检修”或“分断闭锁”位置，避免误分断路器。
4. 当断路器不分闸，上下隔离处于合闸状态，手柄不能转至“检修”或“分断闭锁”位置，避免误断断路器，当手柄处在“分断闭锁”位置时，只能分上下隔离，不能合断路器，避免了误合断路器。
5. 当上下隔离未分闸，接地开关就不能合上，手柄不能从“分断闭锁”位置旋至“检修”位置，可防止带电挂地线。
注：根据开关设备方案不同，有的方案不带下隔离，或将下隔离改用接地开关，其闭锁和五防都能达到要求。
| 序号 | 项目 | 单位 | 技术参数 |
|---|---|---|---|
| 1 | 额定电压 | KV | 3.6，7.2，12 |
| 2 | 额定电流 | A | 630，1250 |
| 3 | 额定短路开断电流 | KA | 20，25，31.5 |
| 4 | 额定短路关合电流 | KA | 50，63，80 |
| 5 | 额定峰值耐受电流(4s峰值) | KA | 50，25，31.5 |
| 6 | 额定短时耐受电流 | KA | 50，25，31.5 |
| 7 | 1min工频耐受电压 | KV | 42 |
| 8 | 雷电冲击耐受电压 | KV | 75 |
| 9 | 辅助回路1min工频耐受电压 | KV | 2 |
| 10 | 防护等级 | IP3X | |
| 11 | 外形尺寸(电缆出线、宽×深×高) | mm | 950×950×2300(常规) |

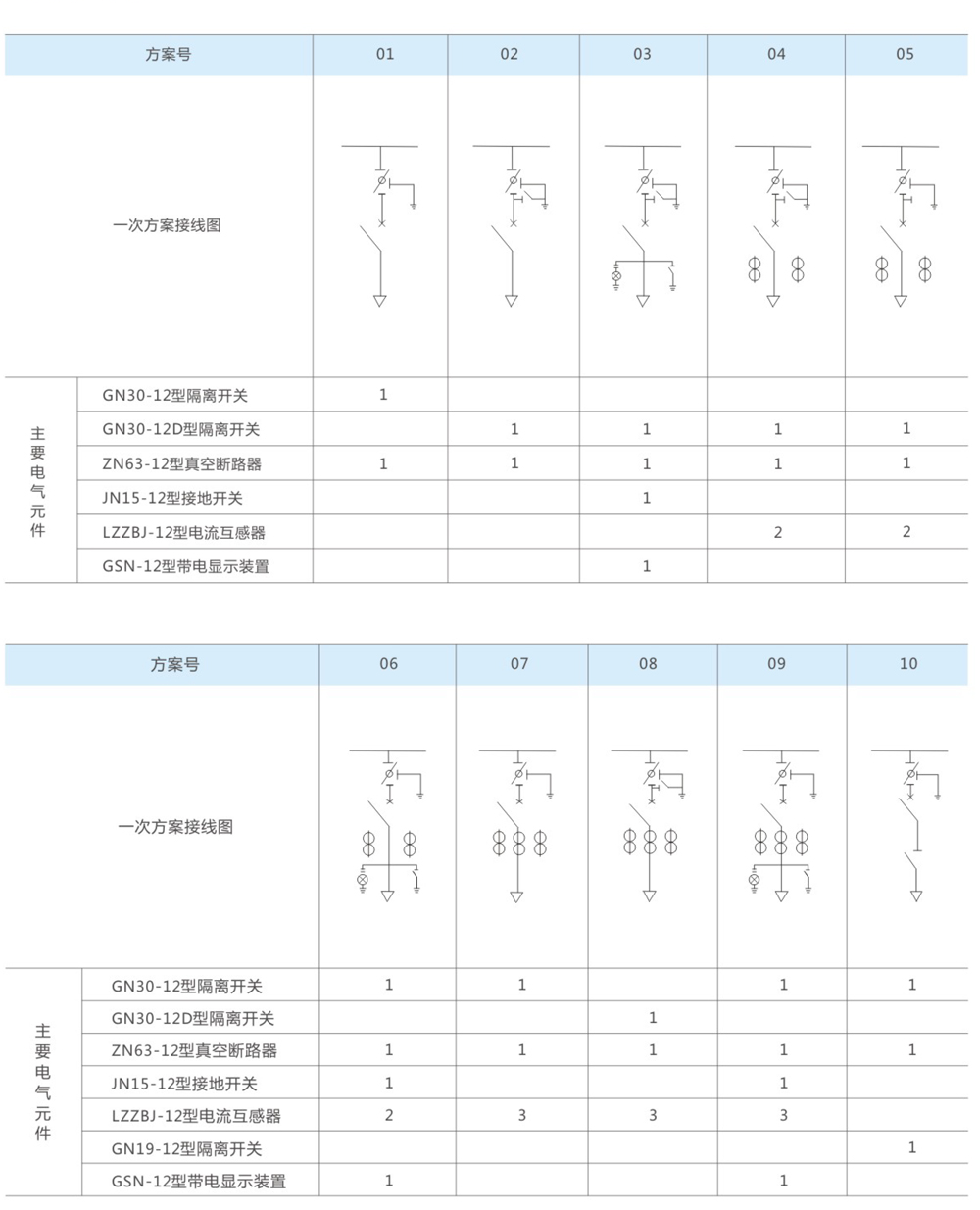

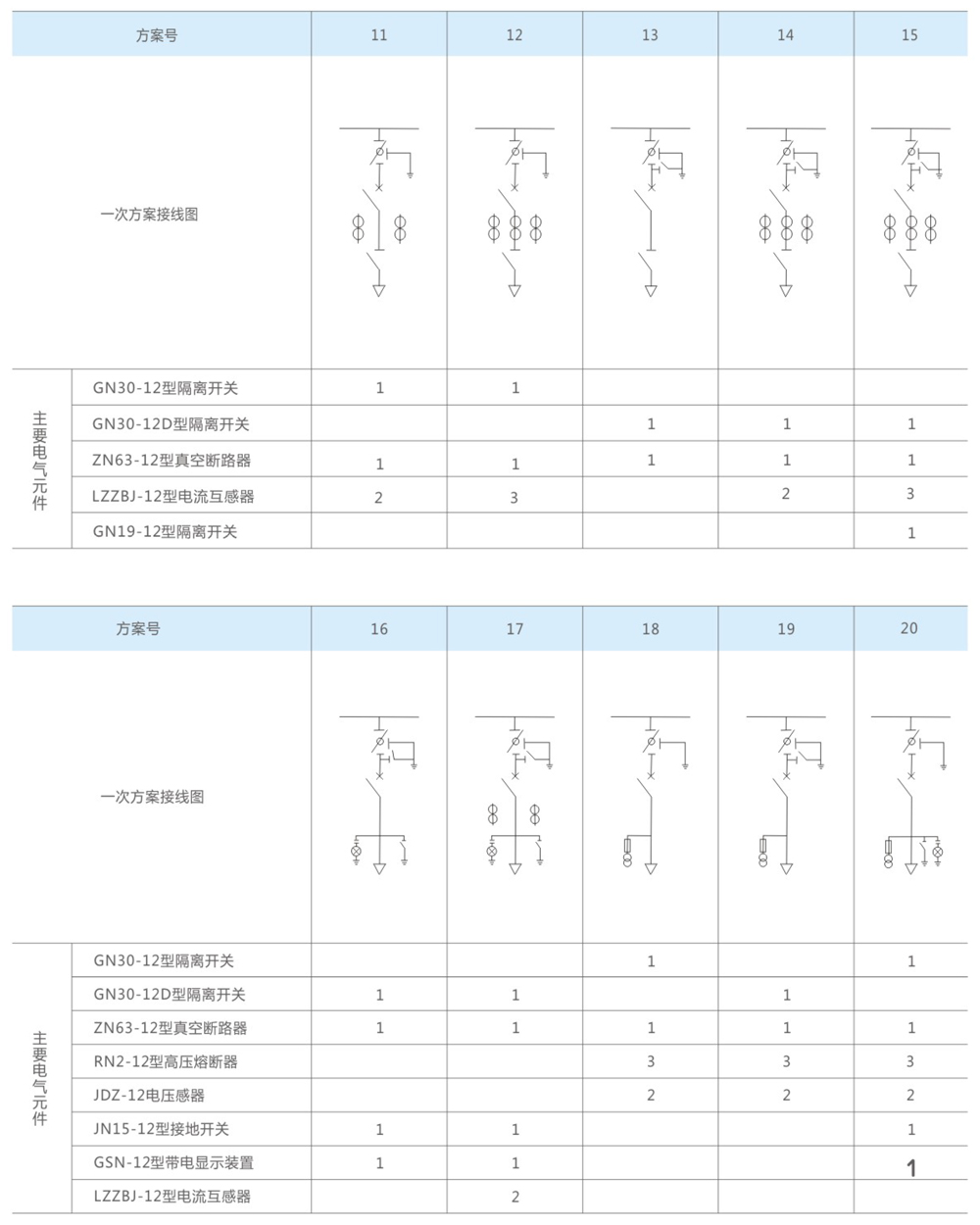

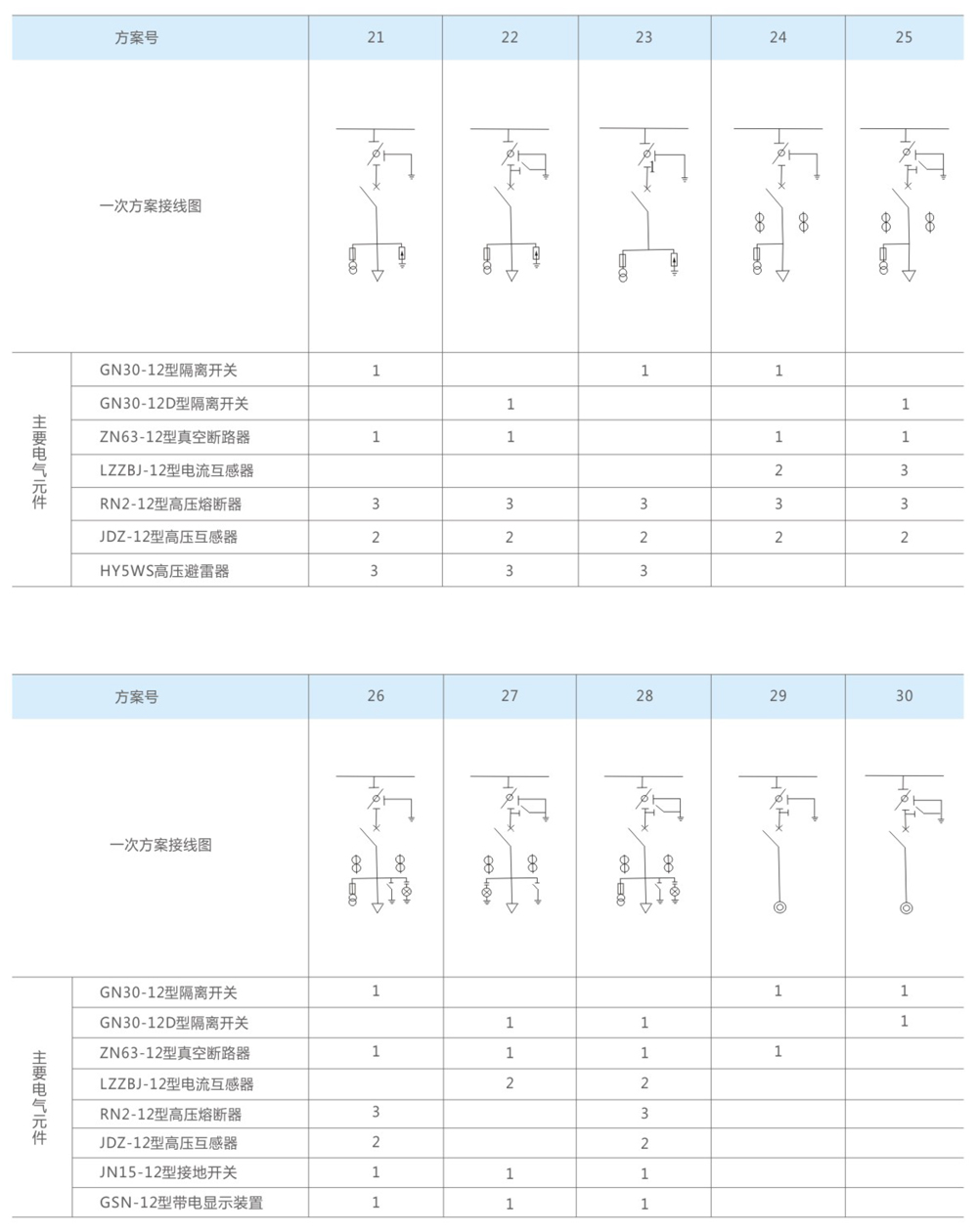

◆停电操作(运行→检修)
开关柜处于工作位置，即上下隔离(接地)开关处于分闸状态，如有和断路器处于合闸状态。门已锁好，并处于带电运行中，此时手柄处于“工作”位置。
常规出线柜或上进线柜：先分断路器，观察带电显示和分闸指示，确认已分闸后，拉下手，柄上的压帽，将手柄拉出旋至“分断闭锁”位置，这时断路器不能再合闸，再将隔操操作手柄插入下隔离小圆盘的操作孔内，将小下隔离分闸位置；取下操作手柄圆盘，插入上接地，开下隔离圆孔位置，取下操作手柄，插入上隔离圆盘操作孔内，拉下小把手，从上往下旋至上隔离分闸位置；取下操作手柄，插入上接地开关圆盘孔内，拉下小把手，从上往下旋推，推至上接地开关合闸位置；取下操作手柄，插入下接地开关圆盘孔内，拉下小把手，从下往上旋推，推至下接地开关合闸位置，这时可以将手柄从“分断闭锁”位置旋至“检修”位置，打开前柜门，停电操作完毕毕，检修人员可对断路器室及电缆室进行维护和检修。
PT柜和站用变柜：PT柜和站进线柜操作方式同常规出线柜大部分相同，但需省去下隔离，但在或操作接地开关时要注意先分上隔离，再分下隔离，再合上接地开关(若有)，其它方法和常规出线柜一样。
注：进线柜和母联柜的操作：下进线柜和母联柜，开关柜在前门装有电磁锁，以防误入带电间隔，开门前须停前级电源，并查看带电显示，确定无电开门，进门后须挂上接地为电源，确保安全。
◆送电操作(检修→运行)
常规出线柜或上进线柜：检修完毕，先关后门再关前门，将柜门关好，将手柄从“检修”位置旋至“分断闭锁”位置，这时前门已锁定，断路器不能合闸；用操作手柄插入下接地开关操作孔内，拉下小把手，从上往下拉，使下接地开关处于分闸位置；将操作手柄取下，插入上接地开关的操作孔内，拉下小把手，从上往下拉，使上接地开关处于分闸位置；将操作手柄取下，插入下隔离的操作孔内，按下小把手，从下往上旋推，使上隔离处于合闸位置；取出操作手柄，插入上隔离操作孔内，按下小把手，从下往上旋推的，操作孔内，按下小把位置。将手柄从“分断闭锁”位置旋至“工作”位置，这时即可将断路器合闸。
注：因开关设备方案多样，有的方案出线柜带下隔离，有的带下接地开关，其操作程序和上相同，只需省去没有部分设备的操作程序。
PT柜和站用变柜：PT柜和站用变柜操作方式同常规出线柜基本相同，只需省去下隔离和下接地开关的操作程序。
下进线柜和母联柜：下进线柜和母联柜的操作方法和常规出线柜大部分相同，在分开接地开关后，在操作隔离开关(若有)时，要注意先合下隔离后合上隔离。
◆解锁
如用户需紧急解锁，只要将面板上 “紧急解锁” 牌旋转180°后，用专用工具解锁，故障消除后，应恢复到原位，再按程序操作。
投运前应进行如下检查和调试：
◇根据订货要求检查柜内安装的电气元件的型号与规格是否相符；检查紧固件是否松动；检查一、二次配线是否正确；操作隔离开关、接地开关、断路器、机械联锁3~5次，应灵活无卡滞现象，联锁满足“五防”要求，然后对机械活动部位加注润滑脂。
◇按说明书和出厂试验报告检查开关柜的绝缘水平和绝缘电阻、断路器的机械特性，试验结果应与出厂试验报告相符或相近。
◇对说明电器和做试验接线盒的电气参数进行整定。
◇按说明书进行送电操作。
用户应定期对开关柜进行维护与检修，内容有：
◇清扫各部位灰尘，特别是绝缘件表面的积尘；
◇检查机械活动部位，定期加注润滑脂，使之保持动作灵活可靠；
◇检查电接触部位接触是否良好，有无过热现象，接地回路是否导通；
◇定期检查紧固件是否紧固；
◇用户一般应在专业人员的协助下进行故障检修，如需小调整和小故障，用户自行检修应参照本说明书和主要元件各自的说明书进行。
制造厂供货时，应提供下列文件及附件：
◇产品合格证；
◇发货清单；
◇产品合格证书、出厂试验报告；
◇使用说明书；
◇产品总装图；
◇有关电气图纸；
◇主要元件说明书；
◇产品组装图，操作手柄及同规格的备品件。
订货时，应提供下列技术资料：
◇主接线方案编号、用途和母线系统图；
◇开关柜的数量、排列顺序、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列图等；
◇开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；
◇开关柜内主要电气元件的型号、规格、及数量；
◇开关柜之间、进线柜和母线桥的连接，应提出母线桥的额定载流量、母线桥的跨度、距地高度等具体要求或数据；
◇开关柜使用的特殊环境条件时，应在订货时详细说明，如：温度、海拔高度，此应类特殊要求；
◇其它特殊要求，在订货前须详细书面说明、协商，如订货合同有所用变更，地基制作请按照提供的基础图施工。
