XGN15-12箱式固定式交流金属封闭开关设备(Ⅰ、Ⅱ)是以六氟化硫开关作为主开关，整柜采用空气绝缘的开关设备。适用于配电自动化，结构紧凑、可扩充，具有结构简单、操作灵活、联锁可靠、安装方便的特点。对各种不同的用户要求均能提供满意的技术方案。由于传感技术和保护断电器的采用，加上技术性能及轻便灵活的装配方案，可满足市场不断变化的要求。
XGN15-12箱式固定式交流金属封闭开关设备(Ⅰ、Ⅱ)的主开关分别采用原装ABP5FG型SF6负荷开关、FLN系列负荷开关、永磁机械真空断路器、GE Power/VacVB型真空短路器等。操作方式有手动、电动两种。
XGN15-12箱式固定式交流金属封闭开关设备(Ⅰ、Ⅱ)适用于交流50Hz、12kv的电力系统，广泛应用于工业及民用电缆网点及供电末端，特别适用于以下场所：城市居民配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、体育场、铁路、隧道等。

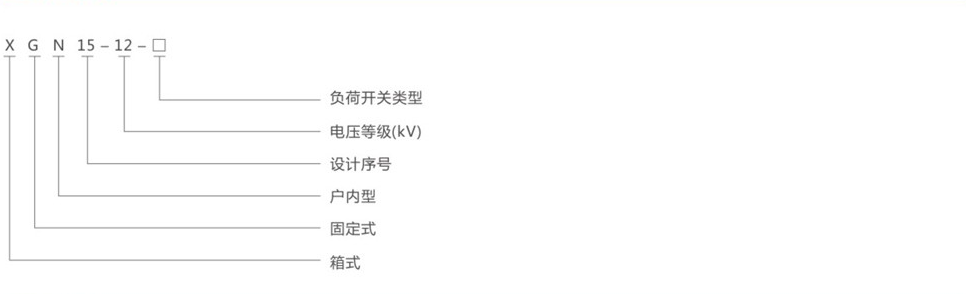

◇周围环境温度：上限+40℃，下限-15℃。
◇设备安装场所的较大海拔高度：1000m；
◇环境湿度：日平均相对湿度≤95%，月平均相对湿度≤90%；
◇地震热度不超过8度；
◇周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
◇无严重污秽及经常性的剧烈振动。
◇SF6环网柜易组合扩展，体积小，安全可靠
◇应用SF6气体作绝缘和灭弧介质，恒定磁场旋弧灭弧方式使其灭弧能力不受电弧电流大小影响，开断性能好，过电压小，电气寿命长，灭弧室免维护。
◇可具有三工位，多功能，可设有小型化压力表。
◇操作简单，可靠性高的操作机构和闭锁。
◇通过了SF6气体零表压的额定开断试验，功能裕度大，可能性极高。
◇接地开关具有符合国标的短路开合能力
◇柜体用进口敷铝锌板冲压成形，采用拼装式结构，坚固耐变形。
◇IEC60298 交流金属封闭型配电装置和控制设备（1KV-52KV）
◇IEC60529 开关柜防护等级的规定（IP标准）
◇GB3906 3~35KV交流金属封闭开关设备
◇GB/T11022 高压开关设备和控制设备标准的共用技术要求
◇GB/T16926 交流高压负荷开关熔断器组合电器
◇GB3804 3~35KV 交流高压负荷开关

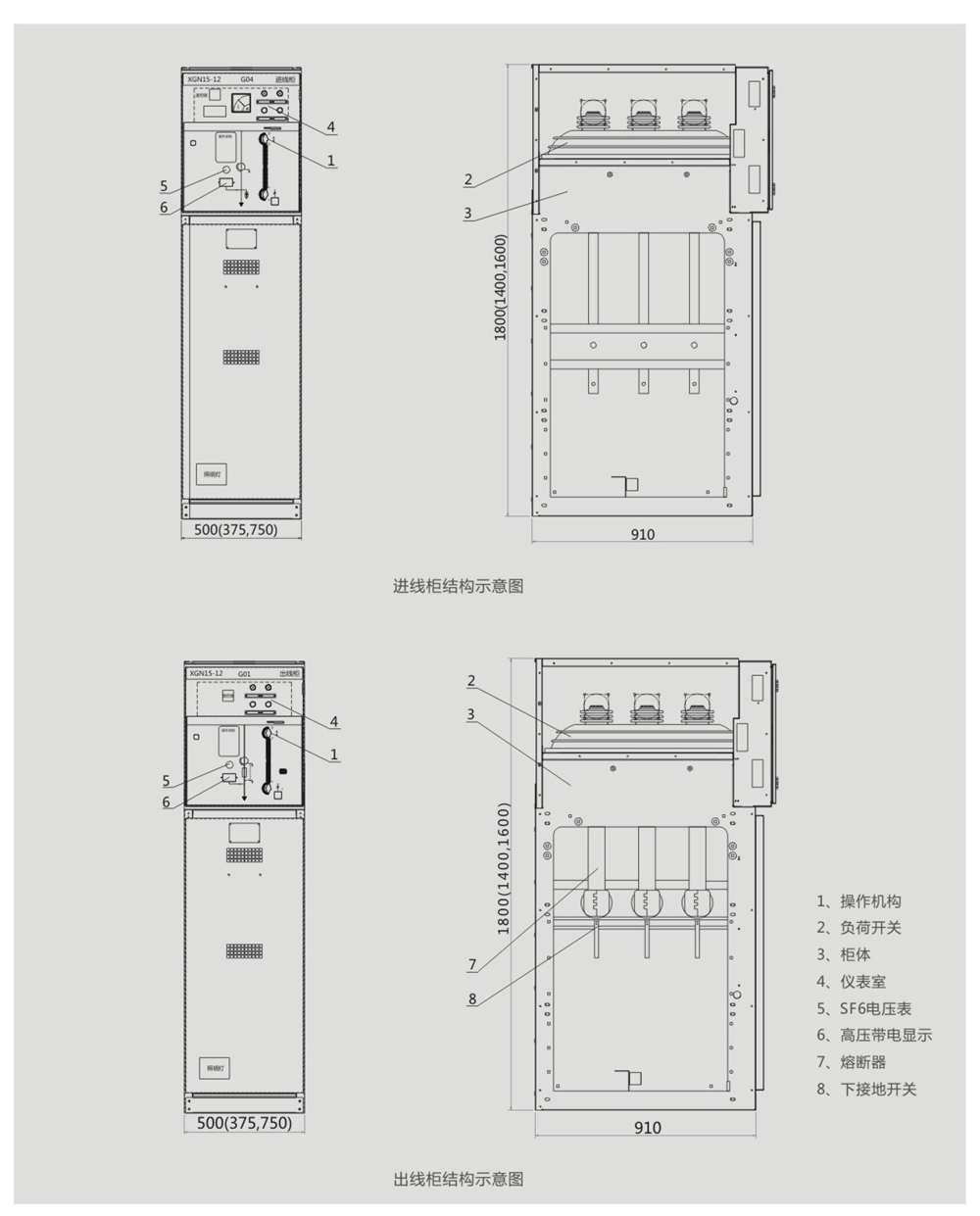

◆总体结构
环网柜由母线室、负荷开关（或断路器室）、电缆室、操动机械、联锁机构和低压控制室以及测量及计量回路等部分组成，各隔室用钢板分割，可避免故障影响到邻室。
◆母线室
母线室布置在柜体的上部，在母线室中主母线连接在一起，贯穿整排开关柜。母线呈水平布置，可方便的扩展。
◆主开关室
负荷开关室开关室内装有一台负荷开关，负荷开关的外壳为环氧树脂浇注而成，内充SF6气体作灭弧和绝缘介质，在操作轴引出端设有两透明的热压成型的塑料端盖，透过它可以观察触头状态。开光室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器
断路器室：断路器室位于柜体中部，可根据客户需要装配专用的真空断路器或SF6断路器，其开断容量可以满足正常投切和分支网络的操作以及特殊情况下开断短路电流等，真空断路器特别适用于频繁作网络系统。断路器配有弹簧操动机构，具有重合闸功能，并且动作可靠、寿命长。
◆电缆室
电缆室主要用于电缆的连接，使单芯或三芯的电缆可以采用较简单的非屏蔽电缆头进行连接，同时充裕的空间还可以容纳避雷器、电流互感器、下接地开关的元件。按标准设计，柜门有观察窗户和安全联锁装置，电缆室底板配密封盖和带支架的大小相宜的电缆夹。电缆室底板的门前框可以拆下，方便电缆安装。
◆操动机构、联锁机构和低压控制室
带联锁的低压室同时起到控制屏的作用。低压室内装有带位置指示器的弹簧操动机构和机械联锁装置，也可以装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示装置、钥匙锁和电动操作装置，同时低压室空间还可以供装设控制回路、记录仪表和保护继电器，750mm宽柜设有两个相同的低压室，可以装更多附件。

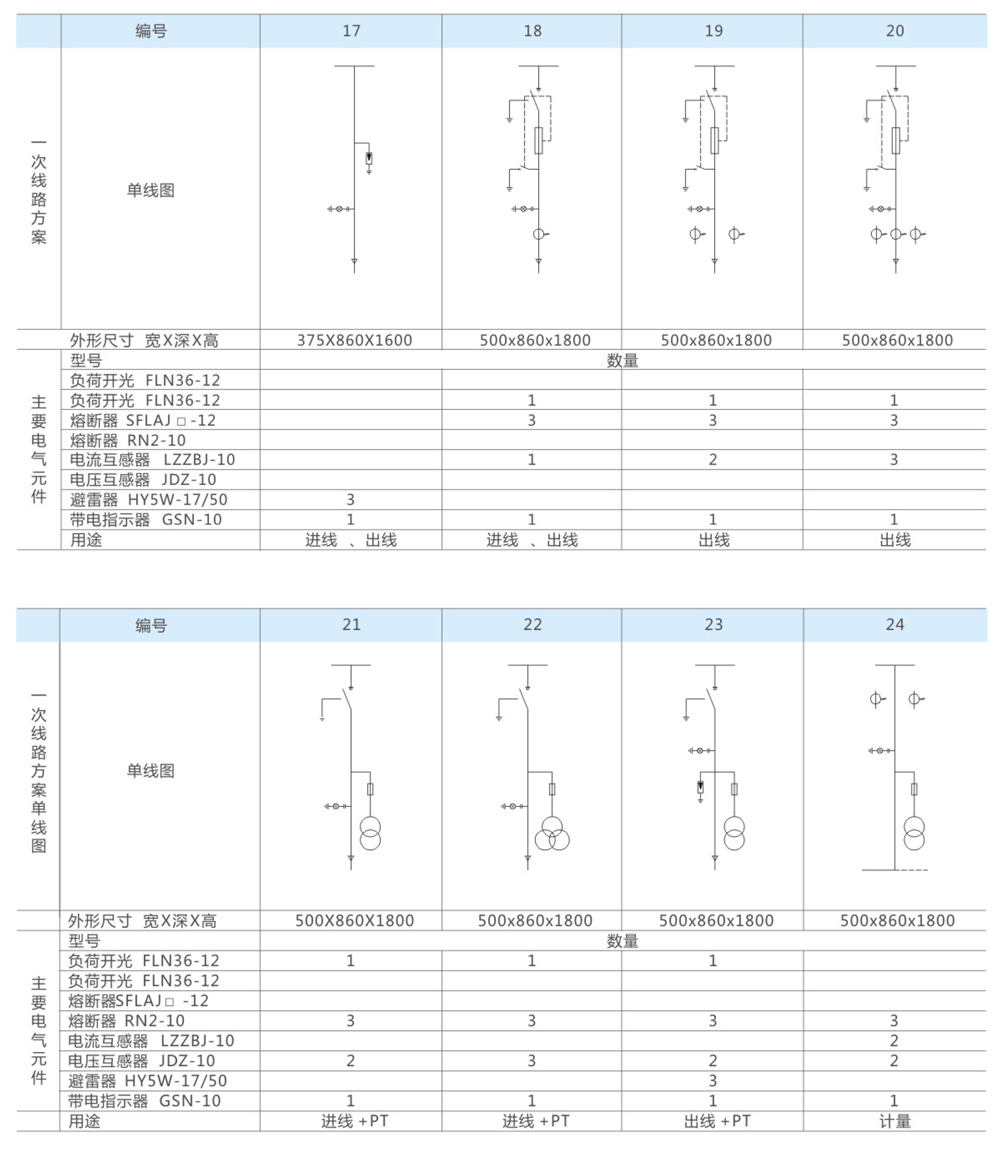

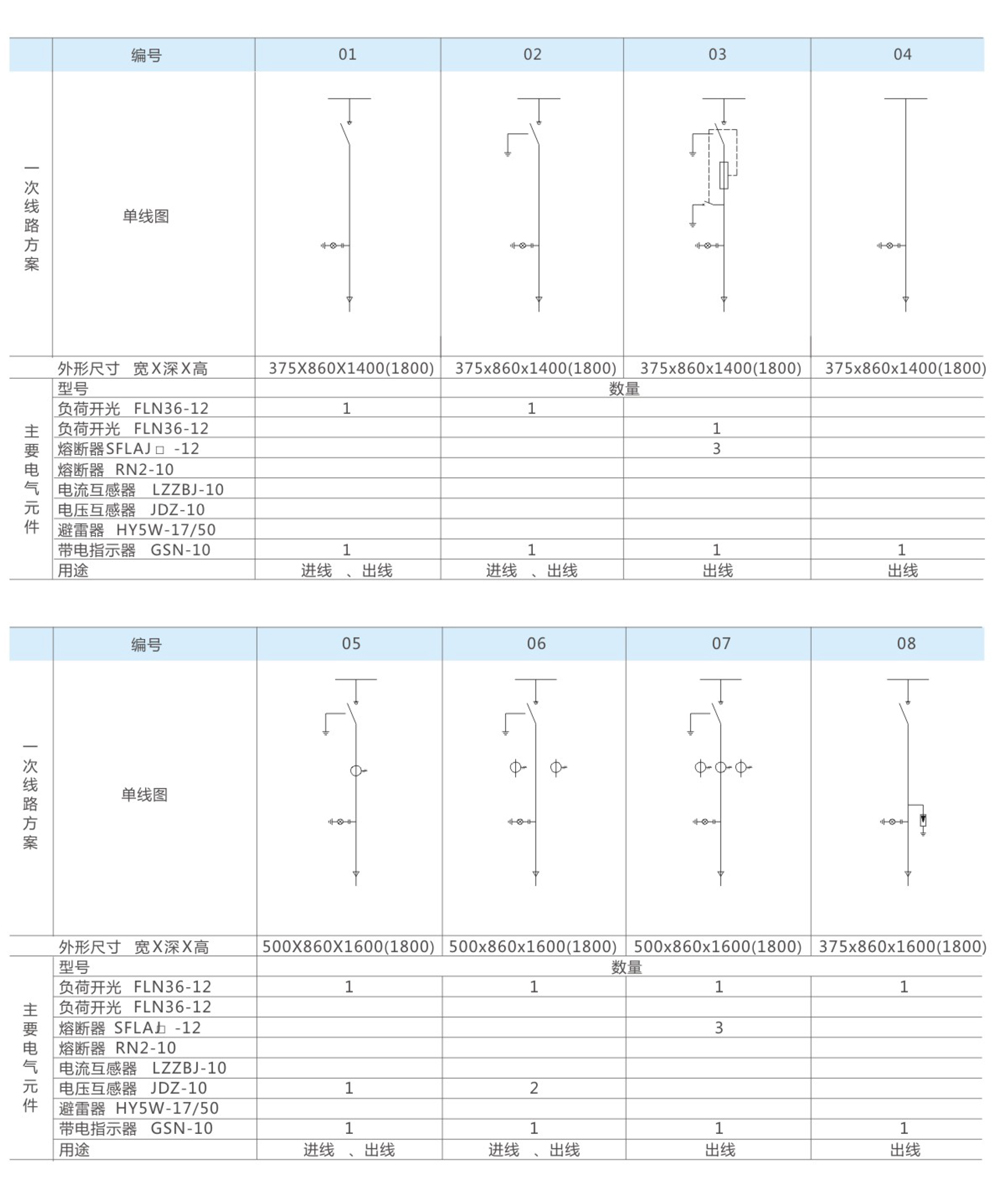

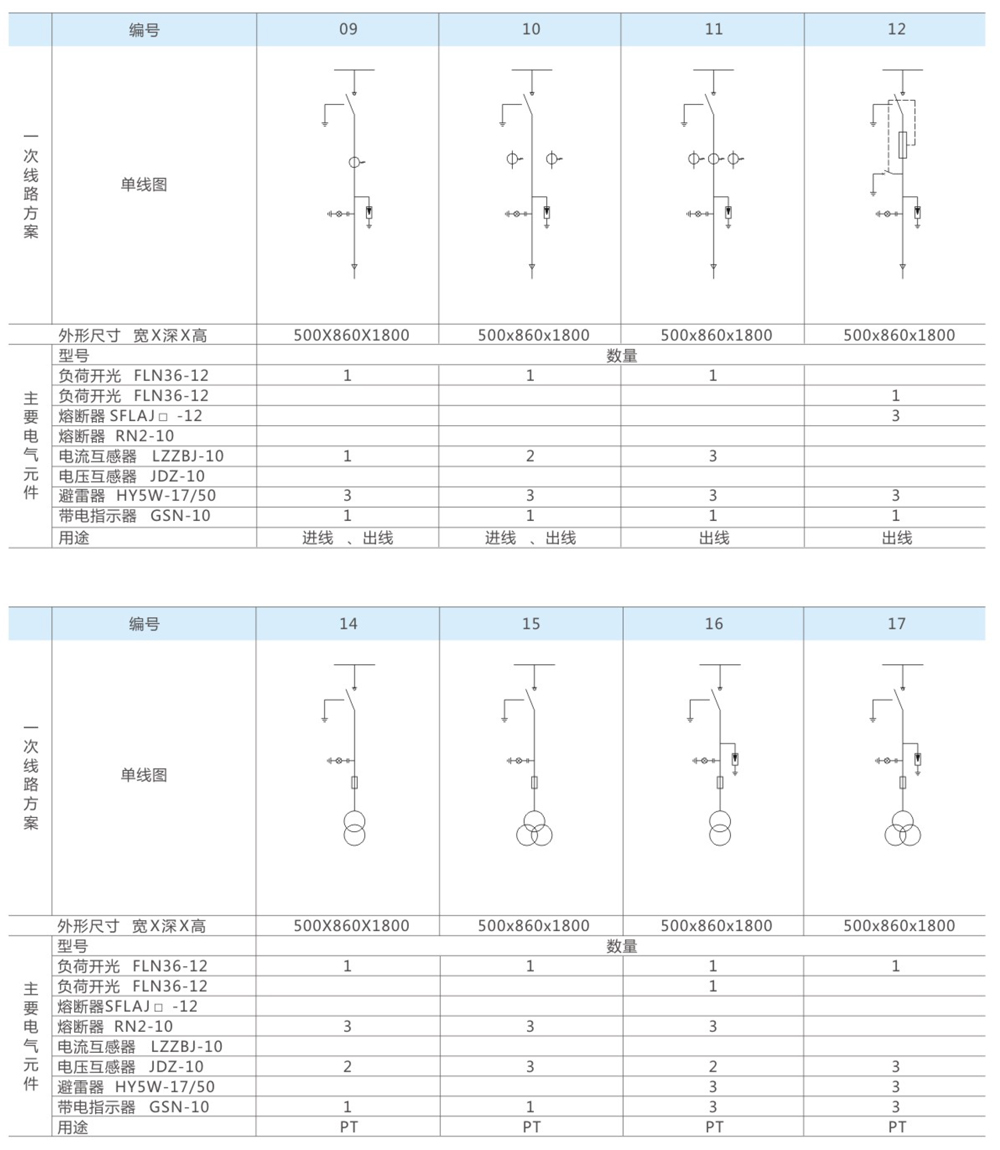

| 尺寸 | 适用范围 | |
|---|---|---|
| 高度 H(mm) | 1400 | 适用于单芯电缆 |
| 1600 | 适用于单芯电缆 | |
| 1800 | 适用于三芯电缆 | |
| 宽度 W(mm) | 375 | 进线、出线 |
| 500 | ||
| 750 | ||
| 深度 D(mm) | 910 |
| 序号 | 名称 | 单位 | 参数 |
|---|---|---|---|
| 1 | 额定电压 | kw | 12 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 主母线额定电流 | A | 630 |
| 4 | 主回路、接地回路额定短时耐受电流/持续时间 | KA/s | 20/3，20/20 |
| 5 | 主回路、接地回路额定峰值耐受电流 | kA | 50 |
| 6 | 主回路、接地回路额定短路关合电流 | KA | 50 |
| 7 | 负荷开关满容量开断次数 | 次 | 100 |
| 8 | 熔断器开断电流 | KA | 31.5,40,50 |
| 9 | 机械寿命 | 次 | 2000 |
| 10 | 1min工作耐受电压（有效值）时间、对地/隔离断口 | KV | 42/48 |
| 11 | 雷电冲击耐受电压（峰值）相间、对地/隔离断口 | KV | 75/85 |
| 12 | 二次回路1min工作工频耐受电压 | KV | 2 |
| 序号 | 名称 | 单位 | 参数 FLN-12 | 参数 FLRN-12 |
|---|---|---|---|---|
| 1 | 额定电压 | kV | 12 | 12 |
| 2 | 额定频率 | A | 630 | 125 |
| 3 | 主回路、接地回路额定短时耐受电流/持续时间 | KA/S | 20/3 | 20/3 |
| 4 | 主回路、接地回路额定峰值耐受电流 | KA/S | 20/3 | 20/3 |
| 5 | 主回路、接地回路额定短路关合电流 | kV | 50 | 125(100) |
| 6 | 额定有功负载开断电流 | A | 630 | 630 |
| 7 | 额定闭环开断电流 | A | 630 | 31.5 |
| 8 | 5% 额定有功负载开断电流 | A | 10 | 10 |
| 9 | 额定电缆充电电流 | A | 1250 | 1250 |
| 10 | 额定开断空载变压器容量 | kvA | ---- | 1700 |
| 11 | 额定转移电流 | A | ---- | 50(40) |
| 12 | 额定短路开关电流 | KA | ----- | 120 |
| 13 | 熔断件额定电流 | A | 2000 | 2000 |
| 14 | 机械寿命 | 次 | 42（相间，对地）、48（断口） | |
| 15 | 1min工频受电压 | kV | 75（相间，对地）、85（断口） | |
| 16 | 雷电冲击耐受电压 | kV | 0.045 | 0.045 |
| 17 | SF6下限气压（20℃） | Mpa | 0.04 | 0.04 |
| 18 | SF6上限气压（20℃） | Mpa | ||
